Общие сведения о системе полного привода (Nissan Pathfinder 1 «WD21»)

Привод задних колес автомобилей 4x4 и 4x2 одинаков. Ходовая часть автомобилей 4x4 отличается только приводом передних колес (фото). Раздаточная коробка укреплена в задней части картера трансмиссии и передает вращающий момент на передние и задние колеса через карданные валы. Вращение на передние колеса передается через редуктор, содержащий главную передачу и дифференциал, и полуоси. На передних колесах установлены самоблокирующиеся ступицы, с помощью которых вращение от полуосей передается колесу, либо колесо вращается в свободном режиме.

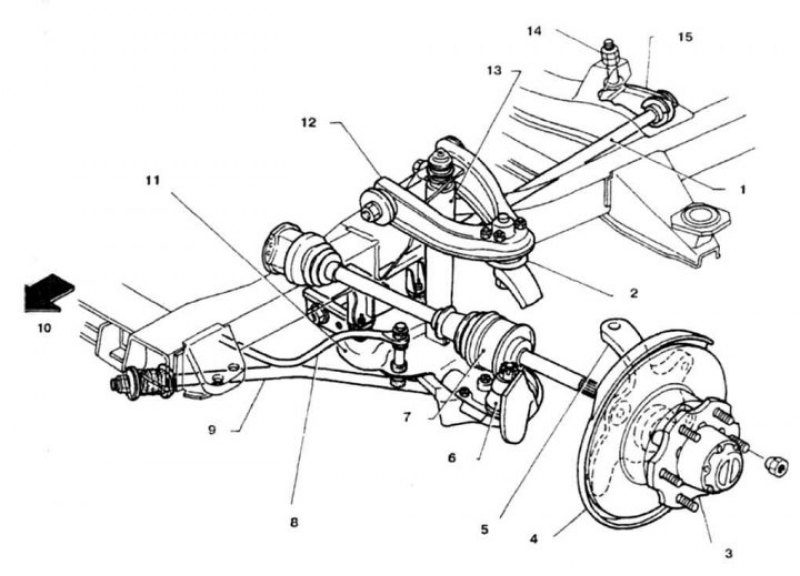

1.1а Привод передних колес: 1.Торсион; 2. Верхняя шаровая опора; 3. Ступица; 4. Щит тормоза; 5. Поворотный кулак; 6. Нижняя опора; 7. Полуось; 8. Поперечина стабилизатора; 9. Штанга; 10. К передней части автомобиля; 11. Нижний рычаг; 12. Верхний рычаг; 13. Амортизатор

1.1б Вид снизу ходовой части автомобиля 4x4: 1. Передний мост; 2. Передний редуктор; 3. Трансмиссия; 4. Передний карданный вал; 5. Раздаточная коробка; 6. Задний карданный вал
