2. Отверните 4 стяжных болта на задней крышке (фото).

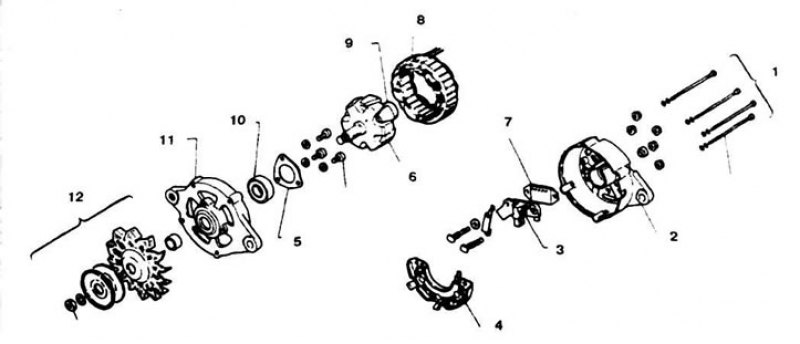

16.2 Детали генератора (без заднего пылезащитного чехла): 1. Стяжной болт; 2. Задняя крышка; 3. Щеткодержатель; 4. Выпрямитель; 5. Корпус переднего подшипника; 6. Ротор; 7. Регулятор; 8. Статор; 9. Задний подшипник; 10. Передний подшипник; 11. Передняя крышка; 12. Шкив
3. Отверните два винта и гайку и снимите чехол. Слегка пристукнув, отделите переднюю крышку с ротором.
4. Отверните 5 гаек на задней крышке и снимите статор (фото).

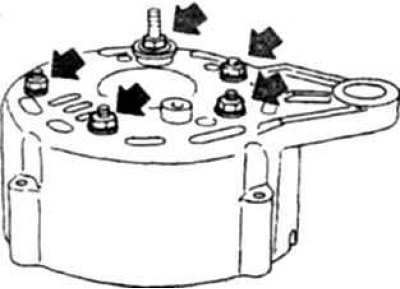

16.4 Гайки крепления статора
5. Проверьте длину щеток, при необходимости замените. Перед пайкой выдвиньте щетку на 11 мм и осторожно припаяйте выводы в указанных местах (фото) петлю на конце провода (завернув провод на 1 виток).

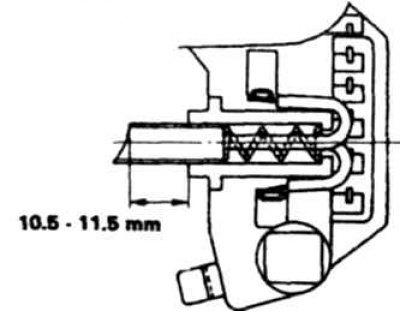

16.5а Расположение щеток перед пайкой

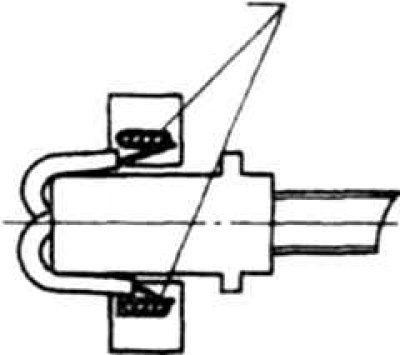

16.5б Места пайки щеток
6. Для замены регулятора проделайте следующее (регулятор снимать только при необходимости замены).
- а). Отсоедините регулятор от выпрямителя, для чего отпаяйте вывод и удалите заклепку (фото). Рекомендуется сначала отпаять провода статора от выпрямителя.
- б). Отсоедините регулятор от щеткодержателя, для чего удалите припой и плоскогубцами выдерните штифты.
- в). При установке нового регулятора осторожно (легкими ударами) запрессуйте штифты, пропаяйте все соединения и расклепайте, установив новую заклепку.

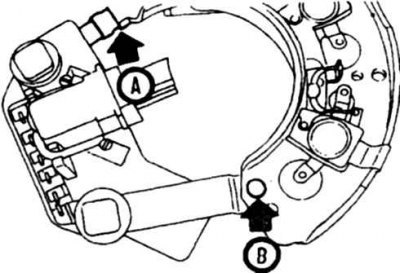

16.6 Регулятор крепится к выпрямителю пайкой (А) и заклепкой (В)
7. Соберите и установите генератор в обратном порядке.
