Замена ламп в фарах
В блок-фарах используются сменные галогенные лампы. Лампы могут заменяться из моторного отсека без снятия блок-фар.
Внимание:
- Колба галогенной лампы наполнена газом под высоким давлением. При падении или появлении царапин на колбе лампа может лопнуть.
- Не дотрагивайтесь пальцами до стеклянной колбы лампы.
- Используйте лампы такого же типа и мощности, что были установлены в фарах первоначально: Тип лампы Н4, мощность 55-60 Вт.
- После замены ламп не требуется производить проверку и регулировку направления света фар. Если необходимо отрегулировать фары, обратитесь на сервисную станцию.
- Не оставляйте на продолжительное время фару без лампы. Через открытое отверстие внутрь фары может попасть влага и пыль. Пленка отложений на отражателе и рассеивателе снизит яркость света фары.

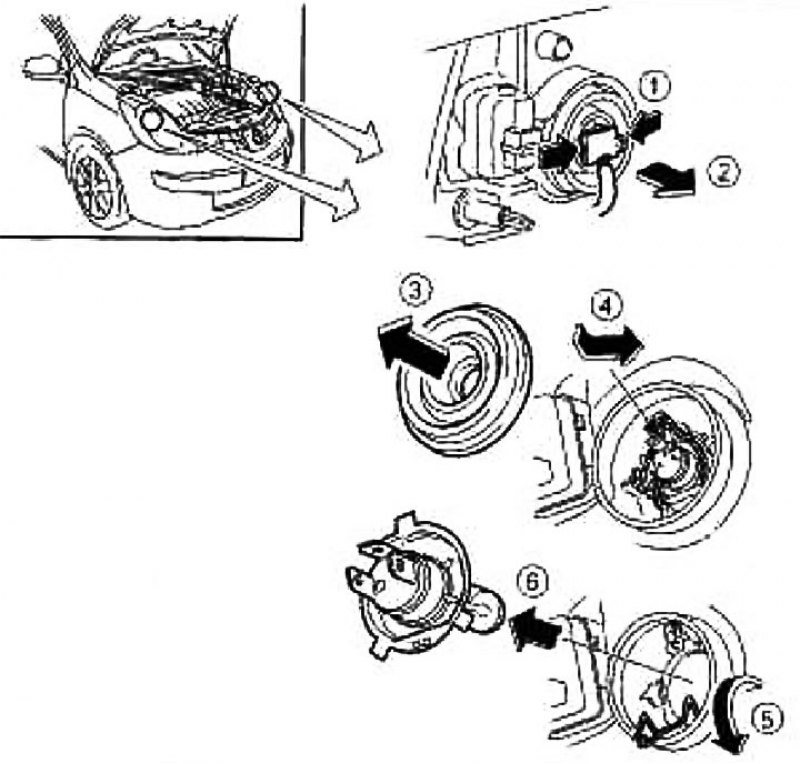

- 1. Откройте капот.
- 2. Отсоедините «минусовой» провод от аккумуляторной батареи.
- 3. Отсоедините электрический разъем от цоколя лампы.
- 4. Снимите резиновую крышку.
- 5. Нажмите и поверните пружинный держатель, чтобы освободить лампу.
- 6. Выньте лампу из фары. Не дёргайте и не вращайте лампу, вынимая её.
- 7. Установите новую лампу, выполнив описанные операции в обратной последовательности. Проверьте надёжность установки уплотнительной резиновой крышки.
- 8. Подключите «минусовой» провод к аккумуляторной батарее и закройте капот.
Примечание: Во время дождя, а также при мойке автомобиля, на внутренней стороне рассеивателей фар и фонарей может конденсироваться влага. Этот эффект не является неисправностью и объясняется разностью температур внутренней и наружной поверхностей рассеивателей фар и фонарей. Если внутри осветительных приборов образуются большие капли воды, обратитесь в сервисный центр для их устранения.
Замена ламп в прочих наружных осветительных приборах
| Прибора освещения и сигнализации | Мощность лампы, Вт |
| Передний указатель поворота | 21 |
| Передний габаритный фонарь | 5 |
| Противотуманная фара (тип Н8, если имеется*1) | 35 |
| Боковой повторитель указателя поворота | 5 |
| Задний комбинированный фонарь | |
| - Задний указатель поворота | 15 |
| - Стоп-сигнал/габаритный фонарь | 21/5 |
| - Фонарь заднего хода | 16 |
| Верхний фонарь стоп-сигнала | 18 |
| Фонарь освещения регистрационного знака | 5 |
| Задний противотуманный фонарь | 21 |
*1: Для замены обратитесь на сервисную станцию.
Замена ламп в приборах освещения салона
| Наименование осветительного прибора | Мощность лампы, Вт |
| Плафон освещения салона/плафон местного освещения | 5 |
| Плафон освещение багажного отделения | 10 |
Расположение приборов освещения и сигнализации

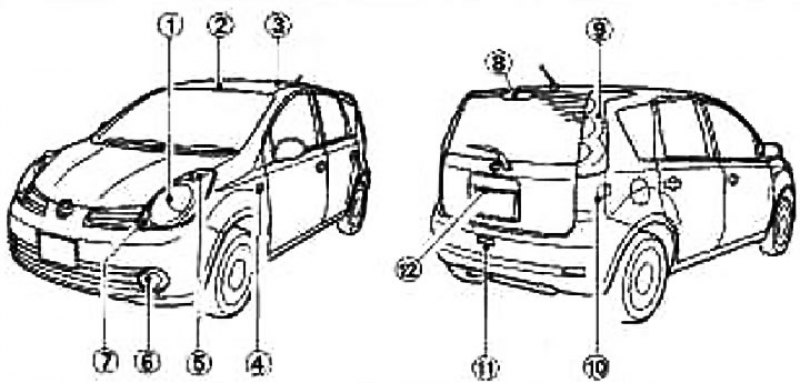

1. Фара 2. Плафон освещения салона/плафон местного освещения 3. Плафон освещения салона/плафоны местного освещения (если имеются) 4. Боковой повторитель указателя поворота 5. Передний габаритный фонарь 6. Противотуманная фара 7. Передний указатель поворота 8. Верхний фонарь стоп-сигнала 9. Задний комбинированный фонарь 10. Плафон освещения багажного отделения 11. Задний противотуманный фонарь
12. Фонарь освещения регистрационного знака
Замена ламп

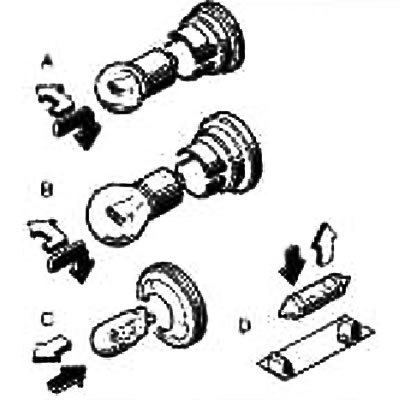

В остальных приборах освещения и сигнализации применяются лампы четырех типов, которые обозначены буквами латинского алфавита: А, В, С и D, см. рис. Заменяя лампу, сначала снимите рассеиватель и/или кожух.
Вставить

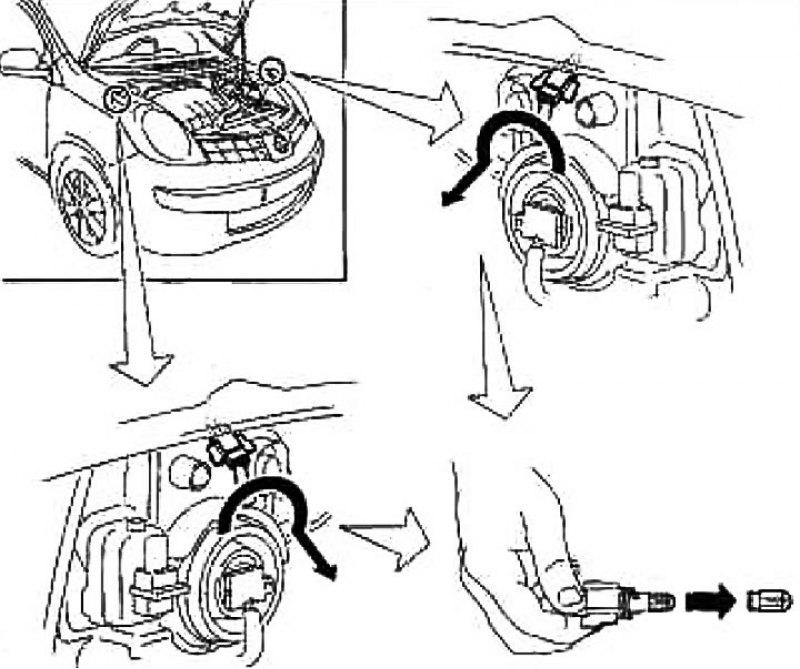

ВынутьПередний габаритный фонарь

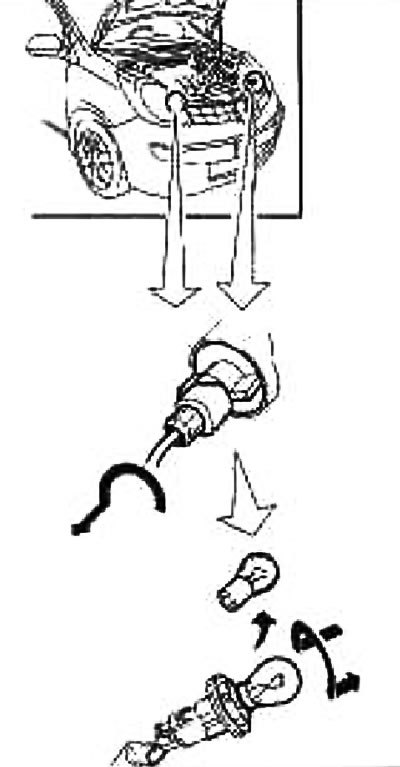

Передний указатель поворота

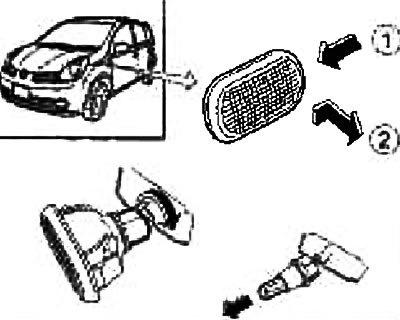

Боковой повторитель указателя поворота

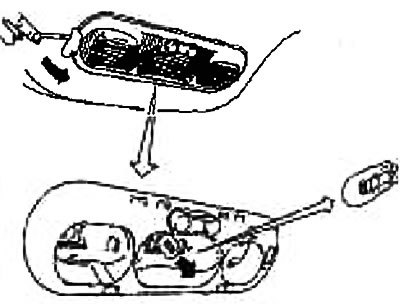

Плафон освещения салона (вариант исполнения А)

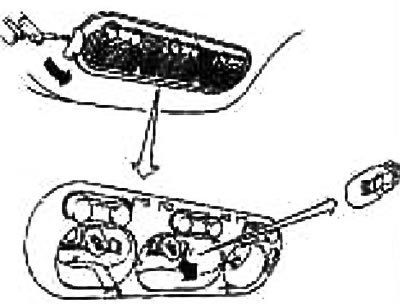

Плафон освещения салона и местного освещения (вариант исполнения В)

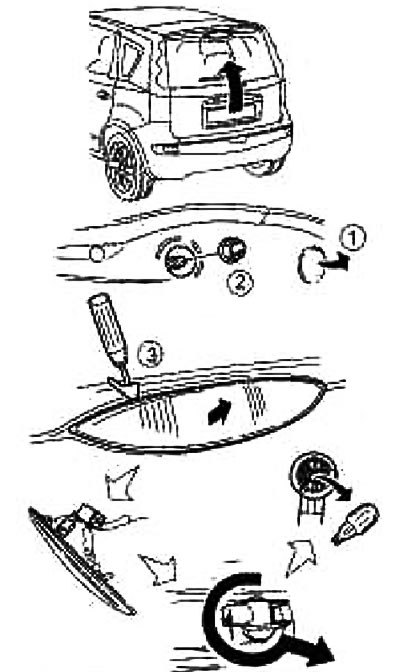

Верхний фонарь стоп-сигнала

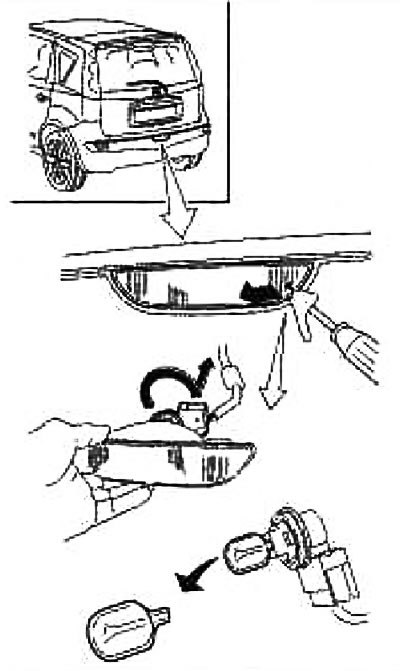

Задний противотуманный фонарь

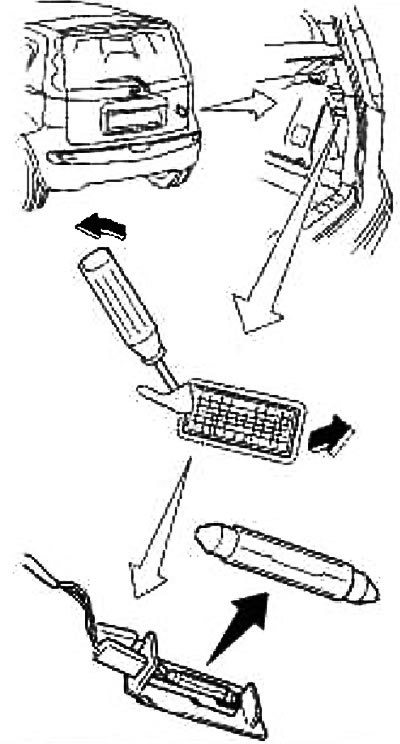

Плафон освещение багажного отделения

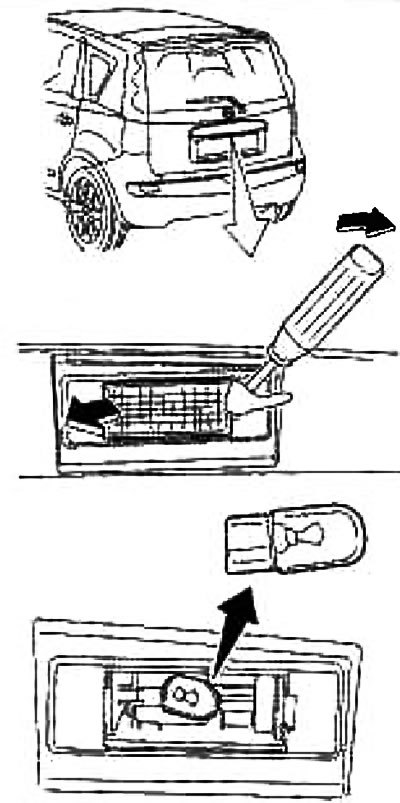

Фонарь освещения регистрационного знака
Задний комбинированный фонарь
1. Откройте дверь багажного отделения.
2. Отверните болты ①.
3. Крепко удерживайте наружную кромку рассеивателя ② блока фонарей и с усилием потяните его назад, как показано на рисунке.
Внимание: Лакокрасочное покрытие при использовании инструментов для снятия рассеивателя следует защищать (например, изолентой).
4. Вставьте новую лампу и проверьте ее работу.
5. Установите рассеиватель, действуя в порядке, обратном снятию (шагЗ).
Смотрите оригинал на указанном сайте (autoinstruction.ru)

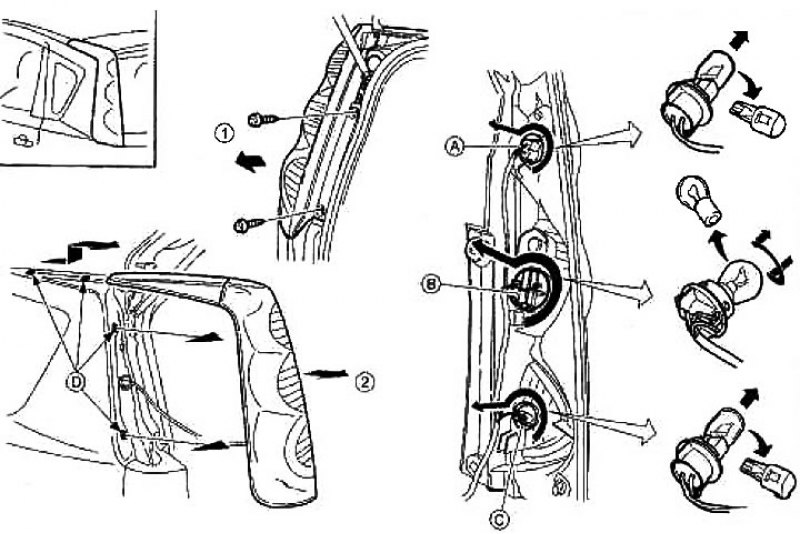

ⒶУказатель поворота
Ⓑ Стоп-сигнал/габаритный фонарь
© Фонарь заднего хода
