Система управления тормозами [ABS] — гидравлический контур (Nissan Note 1 «E11»)

Гидравлический контур

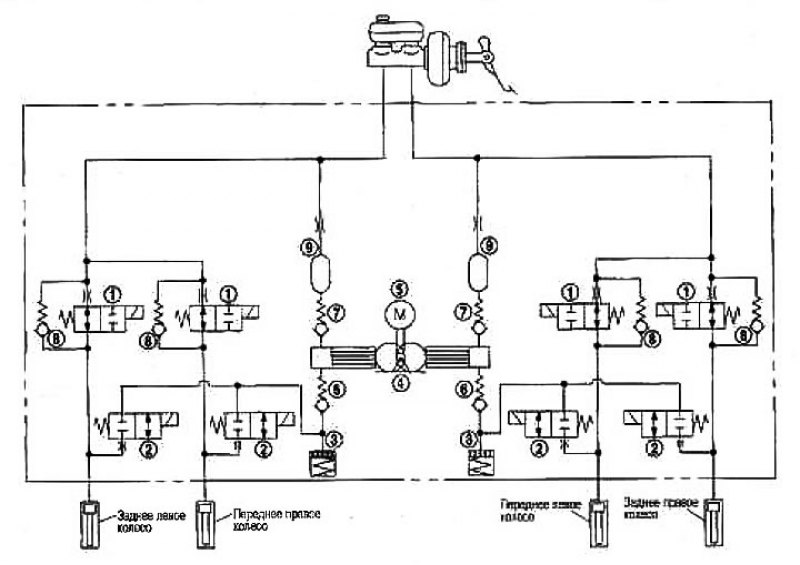

1. Впускной электро-клапан; 2. Выпускной клапан; 3. Бачок; 4. Насос; 5. Электродвигатель; 6. Впускной клапан; 7. Впускной клапан; 8. Обратный стопорный клапан; 9. Амортизирующая камера
