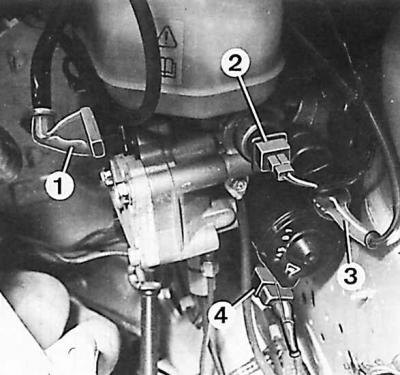

Разъемы электрических проводов гидравлического узла управления
1 – разъем узла электромагнитных клапанов, 2 – разъем главного электромагнитного клапана, 3 – разъем датчика огней торможения, 4 – разъем гидравлического насоса
Снятие
1. Выключить зажигание.
2. Понизить давление в гидравлической системе.
3. Снять листовой кожух гидравлического узла управления.
(Информация скопирована с сайта: Autoinstruction)
4. Отсоединить разъемы электрических проводов от гидравлического узла управления.
5. Убрать при помощи шприца тормозную жидкость из бачка.
6. Отсоединить гидравлические трубопроводы от узла управления.
7. Закрыть соответствующими заглушками отверстия в трубопроводах и картере гидравлического узла управления.
8. Снять обшивку пола под педалью тормоза.
9. Отвинтить болты крепления гидравлического узла управления.
10. Снять гидравлический узел.
Внимание! После снятия гидравлического узла управления не трогать стержень толкателя.
Установка
Для установки гидравлического узла управления следует выполнить действия в обратной последовательности по отношению к процессу его снятия. После установки гидравлического узла управления необходимо удалить воздух из тормозной системы (см. подраздел 3.1.4.10.4).
