Снятие
1. Разрядите хладагент из кондиционера в установку для утилизации/ восстановления (для HFC-134a)
2. Слейте охлаждающую жидкость из системы охлаждения. См. главу Система смазки и система охлаждения двигателя.
3. Снимите крышку решетки капота. См. главу Кузов.
4. Снимите нижний изолятор перегородки.

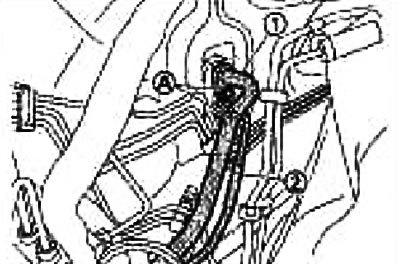

5. Выверните крепежный болт (А) и отсоедините гибкий шланг низкого давления (1) и трубку высокого давления (2) от испарителя.
Внимание: Во избежание попадания воздуха закупорьте или обмотайте штуцер подходящим материалом, напр., виниловой лентой.
6. Снимите хомуты (А) и отсоедините шланги отопителя (1) от сердцевины отопителя.
7. Снимите консольную коробку в сборе. См. главу КУЗОВ.
8. Открутите крепежн. гайки (А), снимите хомуты электропроводки (В) и снимите стойку приборной панели (1).

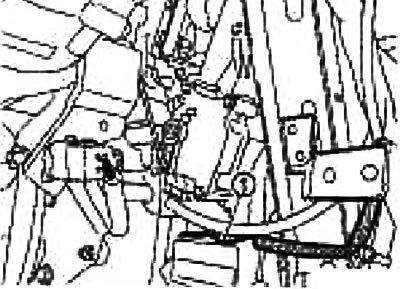

9. Отсоедините разъем от датчика температуры всасываемого воздуха (1).
10. Снимите приборную панель и накладки. См. главу Кузов.
11. Снимите боковые вентиляционные воздуховоды.
12. Снимите центральный вентиляционный воздуховод.
13. Выверните крепежные болты (А) из кондиционера в сборе, крепежные болты (В) из балки рулевой колонки, крепежные гайки (С) из рулевой колонки и снимите зажимы электропроводки.
14. Снимите балку рулевой колонки, а затем кондиционер в сборе.
Установка
Установка в основном выполняется в порядке, обратном снятию.
Внимание:
- Замените кольцевые уплотнения трубок кондиционера новыми и нанесите компрессорное масло при их подсоединении.
- При зарядка хладагента, проверьте, нет ли утечек.
Примечание:
- При заправке радиатора охлаждающей жидкостью см. главу Система смазки и система охлаждения двигателя.
- Зарядите хладагент.
Крепежный болт кондиционера в сборе: Момент затяжки: 6,9 Н·м (0,7 кг·м)
Крепежный болт балки рулевой колонки: Момент затяжки: 12 Н·м(1,25 кг·м)
Крепежные гайки рулевой колонки: Момент затяжки: 12 Н·м (1,25 кг·м)
