Условия проведения теста
| Состояние автомобиля | Место нахождения автомобиля: в закрытом помещении или в тени (в хорошо проветриваемом месте) |
| Двери | Закрыты |
| Окна дверей | Открыты |
| Капот | Открыт |
| Регулятор TEMP | Максимальное охлаждение (COLD) |
| Переключатель режима обдува | На уровне лица |
| Кнопка впускной заслонки (REC) | Включена рециркуляция |
| Скopocть вентилятора (нагнетателя) | Максимальная скорость |
| Частота оборотов двигателя | Обороты х.х. |
| Перед проведением измерений дайте кондиционеру поработать 10 минут | |
Результаты тестирования

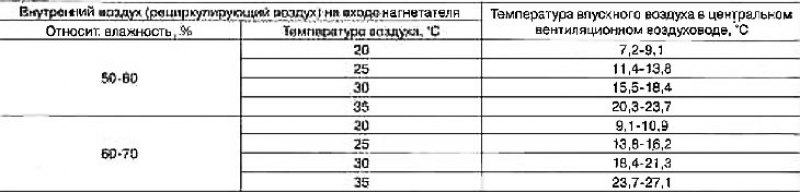

Таблица зависимости температуры впускного воздуха от температуры воздуха рециркуляции

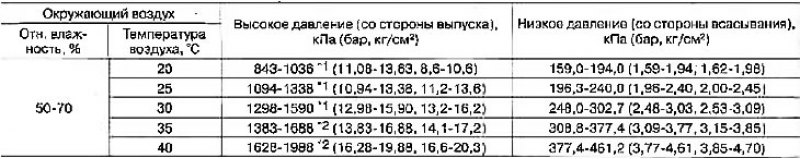

Таблица зависимости рабочего давления компрессора от температуры окружающего воздуха
*1: При работе электродвигателя вентилятора с низкой скоростью.
*2: При работе электродвигателя вентилятора с высокой скоростью.
Диагностика неисправностей при отклонении давления от нормы
[Смотрите полную версию на сайте: AutoInstruction.ru]
Если показания со стороны высокого и/или низкого давления в системе выходят за пределы нормы, проведите диагностику с использованием манометра. Метка сверху шкалы манометра в следующей таблице обозначает стандартный (нормальный) диапазон давления. Однако, поскольку стандартный (нормальный) диапазон давления у разных автомобилей различный, руководствуйтесь «Таблицей зависимости рабочего давления компрессора от температуры окружающего воздуха».

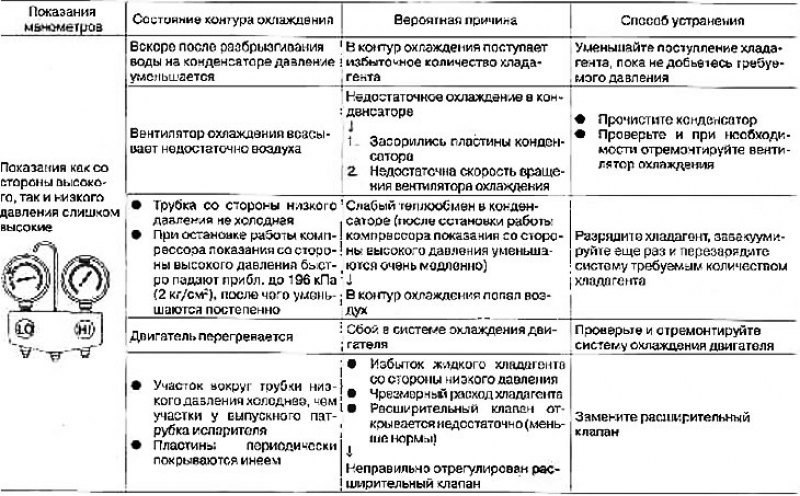

Показания как со стороны высокого, так и низкого давления слишком высокие
Слишком высокие показания со стороны высокого давления и слишком низкие показания со стороны низкого давления
Слишком низкие показания со стороны высокого давления и слишком высокие показания со стороны низкого давления
Показания как со стороны высокого, так и низкого давления слишком низкие

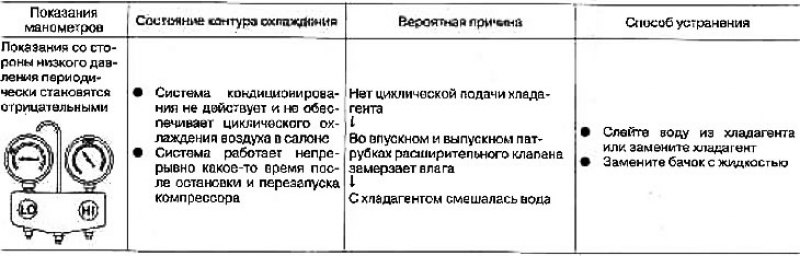

Показания со стороны низкого давления периодически становятся отрицательными
Показания со стороны низкого давления становятся отрицательными
