1. Вход в режим самодиагностики
1. Поверните ключ зажигания в положение «ON».
2. Для входа в режим самодиагностики необходимо в течение 10 секунд после запуска двигателя (ключ зажигания поворачивается в положение «ON») нажать на кнопку «OFF» не менее чем на 5 секунд.
Внимание: Если во время выполнения Этапа-3 диагностики напряжение аккумулятора падает ниже 12 В, скорость двигателя заслонки замедляется, в результате чего система может выдать ошибку, даже если она исправна. Во избежание такой ситуации перед выполнением данного этапа диагностики запустите двигатель. Переходите к п. 2.

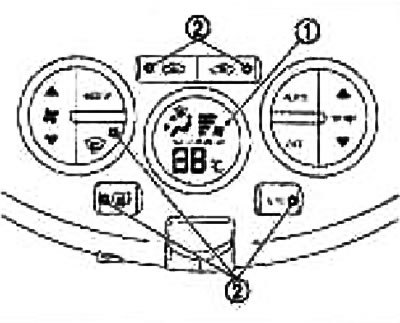

2. Этап-1: проводится проверка светодиодов и сегментов дисплея
Проверьте экран дисплея (1) и загорание светодиодов (2)
Нормально: Переходите к п. 3.
Ненормально: Неисправна кнопка «OFF» или автоматический регулятор.
3. Проверьте продвижение к этапу-2
Нажмите на кнопку регулирования температуры (▲ вверх).
Происходит ли продвижение к Этапу-2?
Да: Переходите к п. 4.
Нет: Замените автоматический (неисправна кнопка регулирования температуры).
4. Проверьте возврат к этапу-1
Нажмите на кнопку регулирования температуры (▼ вниз).
Происходит ли возврат к Этапу-1?
Да: Переходите к п. 5.
Нет: Замените автоматический регулятор (неисправна кнопка регулирования температуры).
5. этап-2: проводится проверка цепей датчиков для выявления обрыва или К.З.
Нажмите на кнопку регулирования температуры (▲ вверх).
Отображается ли на дисплее кодовый номер «20»?
Да: Переходите к п. 6.
Нет: Переходите к п. 13.
6. Этап-3: проверяются положения смесительной заслонки и заслонки режима обдува
Нажмите на кнопку регулирования температуры (▲ вверх).

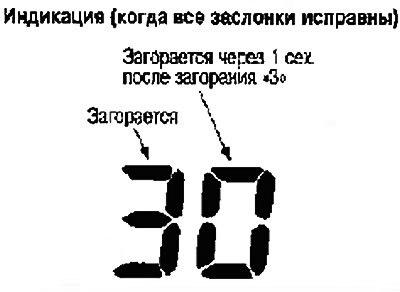

Отображается ли на дисплее кодовый номер «30»?
Да: Переходите к п. 7.
Нет: Переходите к п. 14.
7. Этап 4: проверяется работа двигателей всех заслонок
1. Нажмите на кнопку регулирования температуры (▲ вверх).
2. Нажмите на кнопку (DEF), На дисплее отображается кодовый номер двигателя каждой заслонки.
Переходите к п. 8.
8. Проверьте исполнительные механизмы
Руководствуясь таблицей ниже, проверьте режим обдува через различные воздуховоды, температуру воздуха, подаваемого в салон, напряжение двигателя нагнетателя, работу компрессора, ионизатора и индикатора (в режиме «ION»).
Режим обдува
Проверку работы следует проводить визуально, прослушивая звук срабатывания или коснувшись вентиляционных решеток рукой
Результаты проверки в порядке?
Нормально: Переходите к п. 9.
Ненормально: Не изменяется режим обдува через определенные вентиляционные отверстия.
Не изменяется положение впускной заслонки.
Не действует двигатель вентилятора нагнетателя.
Не входит в зацепление магнитная муфта.
Не изменяется температура воздуха, подаваемого в салон.
9. Этап-5: проверяется температура, определяемая датчиками
1. Нажмите на кнопку регулирования температуры (▲ вверх).
2. На дисплее отображается кодовый номер «5».
Переходите к п. 10.
10. Проверьте датчик температуры окружающего воздуха

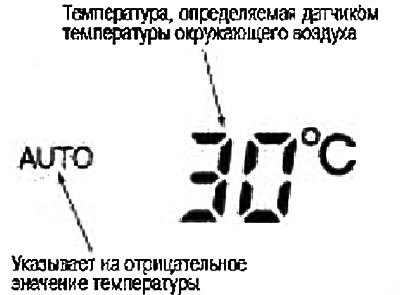

Нажмите один раз на кнопку (DEF). На дисплее отображается температура, определяемая датчиком температуры окружающего воздуха.
Примечание: Если температура, отображаемая на дисплее, значительно отличается от фактической, сначала проверьте цепь датчика, а затем датчик.
Результаты проверки в порядке?
Нормально: Переходите к п. 11.
Ненормально: Неисправен датчик температуры окружающего воздуха.
11. Проверьте датчик температуры воздуха в салоне
Нажмите на кнопку (DEF) во второй раз. На дисплее отображается температура, определяемая датчиком температуры воздуха в салоне.
Примечание: Если температура, отображаемая на дисплее, значительно отличается от фактической, сначала проверьте цепь датчика, а затем датчик.
Результаты проверки в порядке?
Нормально: Переходите к п. 12.
Ненормально: Неисправен датчик температуры воздуха в салоне.
12. Проверьте датчик температуры всасываемого воздуха
Нажмите на кнопку (DEF) в третий раз. На дисплее отображается температура, определяемая датчиком температуры всасываемого воздуха.
Примечание: Если температура, отображаемая на дисплее, значительно отличается от фактической, сначала проверьте цепь датчика, а затем датчик.
Результаты проверки в порядке?
Нормально:
- 1. Поверните ключ зажигания в положение «OFF» или нажмите на кнопку «AUTO» в положение «ON»
- 2. Конец проверки
Ненормально: Неисправен датчик температуры всасываемого воздуха.
13. Проверьте неисправный датчик

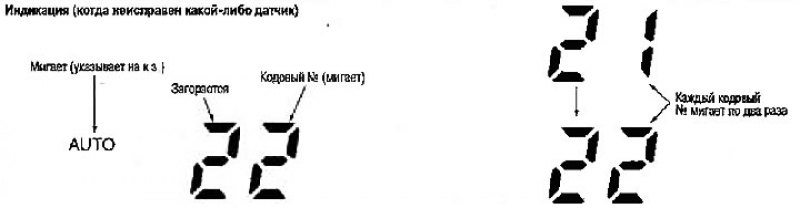

Кодовый номер неисправности см. в таблице ниже, (если неисправны два датчика или более, соответствующие кодовые номера мигают по 2 раза, соответственно)
*1: Проводите самодиагностику Этап-2 при ярком солнечном свете.
Если самодиагностика проводится в закрытом помещении, направьте свет от фонарика (более 60 Вт) на датчик интенсивности солнечного света. В противном случае будет высвечиваться код №25, несмотря на то, что датчик работает исправно.
| Кодовый № | Неисправный датчик (Включая цепи) |
| 21 /auto 21 | Датчик температуры окружающего воздуха |
| 22 /auto 22 | Датчик температуры воздуха в салоне |
| 24 /auto 24 | Датчик температуры всасываемого воздуха |
| 25 /auto 25 | Датчик интенсивности солнечного света*1 |
| 26 /auto 26 | Потенциомер (PBR) электродвигателя смесительной заслонки |
Конец проверки.
14. Проверьте неисправный позиционный выключатель электродвигателя заслонки
Неисправен электродвигатель смесительной заслонки или заслонки режима обдува.
Электродвигатель заслонки, соответствующий коду неисправности (DTC).
| Кодовый № *1 *2 | 31, 32, 33, 34 | 35, 36, 37, 38 |
| Электродвигатель соответствующей заслонки | Смесительная заслонка | Заслонка режима обдува |
Код неисправности (DTC) для неисправной электропроводки.
| Электродвигатель соответствующей заслонки | Электродвигатель смесительной заслонки | Электродвигатель заслонки режима обдува | ||||||
| Соответствующий контакт (со стороны электродвигателя заслонки) | 3 | 4 | 1 | 6 | 3 | 4 | 1 | 6 |
| Соответствующий контакт (со стороны автоматического регулятора) | 19 | 22 | 21 | 20 | 23 | 26 | 25 | 24 |
| Кодовый № для К.З. | AUTO31 | AUTO32 | AUTO33 | AUTO34 | AUTO35 | AUTO36 | AUTO37 | AUTO38 |
| Кодовый № для обрыва | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 |

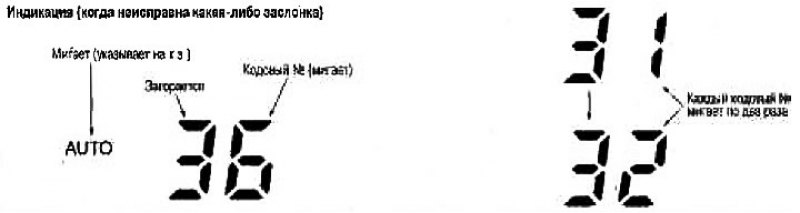

(Если неисправны две смесительные заслонки или заслонки режима обдува или более, соответствующие кодовые номера мигают по 2 раза соответственно).
*1: При отсоединении разъема от двигателя смесительной заслонки индикация на дисплее изменяется в порядке: 31→32→33→34→ Возврат к 31.
*2: При отсоединении разъема от двигателя заслонки режима обдува индикация на дисплее изменяется в порядке: 35→36→37→38→ Возврат к 35.
Конец проверки.
