Примечание. После снятия допускается установка только новой, т.е. ни разу не подключавшейся к бортовой сети, комбинации приборов.

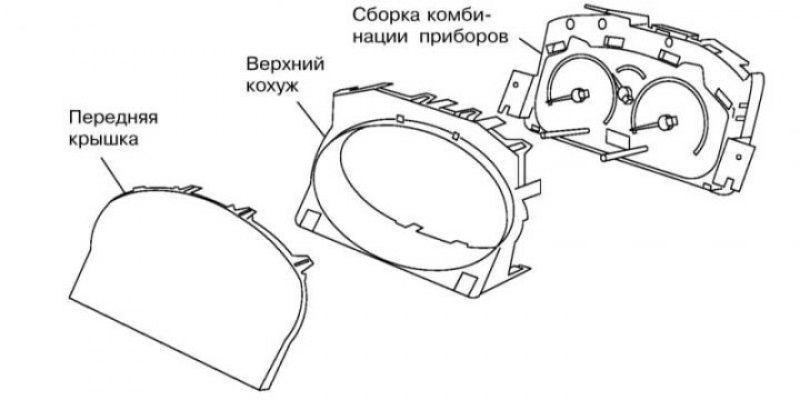

Сборка комбинации приборов
Лампы и разъем комбинации приборов
1. Отсоедините отрицательный провод от аккумуляторной батареи.
2. Снимите верхнюю секцию панели приборов, кожухи рулевой колонки и окантовку комбинации приборов (см. Раздел Снятие и установка панели приборов и ее компонентов).

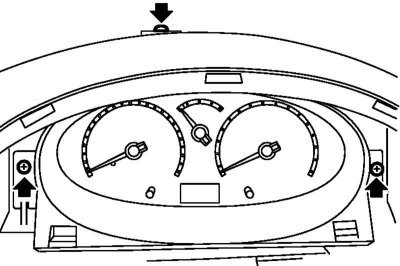

3. Выверните винты и вытяните комбинацию из панели приборов.
4. Разъедините разъемы электропроводки и полностью снимите сборку комбинации приборов.
5. При необходимости отделите от сборки комбинации приборов переднюю крышку и верхний кожух (см. иллюстрацию Сборка комбинации приборов).
6. При необходимости замените лампы комбинации приборов (см. иллюстрацию Лампы и разъем комбинации приборов).
