Примечание. Ниже приводится описание только снятия. Установка производится в обратном порядке.
Блок-фары
Примечание. Описание юстировки фар приведено в Разделе Проверка юстировки фар.
1. Снимите локер соответствующей колесной арки и накладку переднего бампера (см. Главу Кузов).

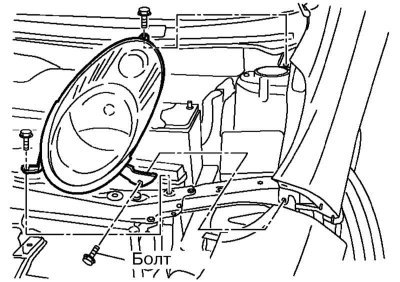

2. Разъедините разъем электропроводки блок-фары и выверните ее крепежные болты.
3. Приподнимая верхний кронштейн, вытяните блок-фару вперед.
Противотуманные фары
1. Снимите локер и передний бампер (см. Главу Кузов).

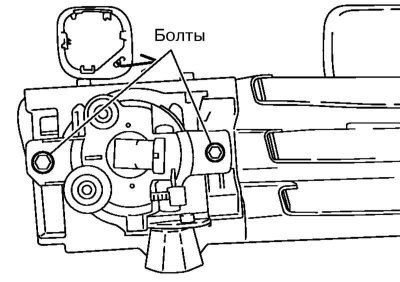

2. Выверните болты и снимите противотуманную фару.

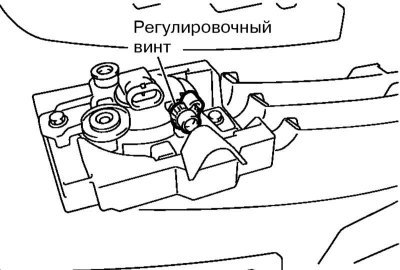

3. После установки фары следует отъюстировать ее при помощи регулировочного винта, как описано ниже.
4. Выставьте верхний край линзы противотуманной фары в соответствии с иллюстрацией и включите противотуманные фары. При необходимости закройте блок-фары.

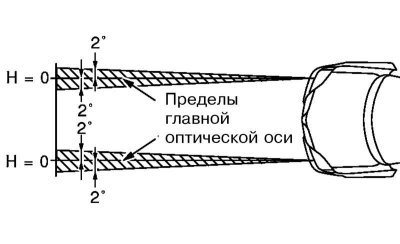

5. Вращая регулировочные винты, выставьте оптические оси фар в соответствии с иллюстрацией.
Передние указатели поворотов
1. Снимите декоративную решетку радиатора (см. Главу Кузов).

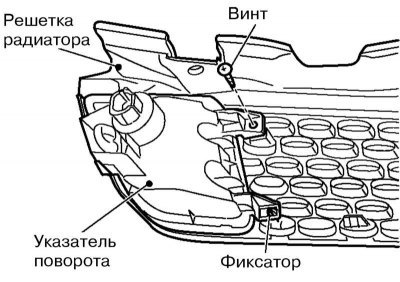

2. Выверните винты крепления указателя поворотов и снимите его, высвободив из фиксаторов.
Боковые указатели поворотов

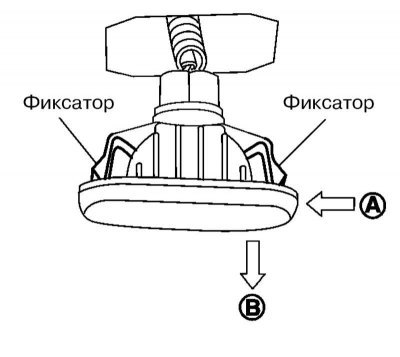

1. Потяните боковой указатель поворота в направлении B, одновременно нажимая на него в направлении A, и отделите от крыла.
2. Разъедините разъем электропроводки бокового указателя поворота.
Подсветка номерного знака
1. Подденьте пластиковым клином рассеиватель и извлеките сборку подсветки номерного знака из бампера.
Стоп-сигнал верхнего уровня

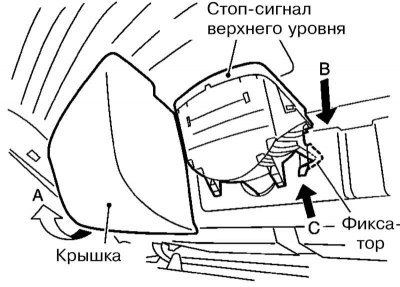

1. Откройте дверь задка и двумя руками потяните за крышку стоп-сигнала верхнего уровня в направлении A, чтобы снять ее.
2. Отожмите лапки фиксаторов в направлении B, отцепите верхние зажимы, и нажмите на стоп-сигнал в направлении C, чтобы снять его.
Задний комбинированный фонарь

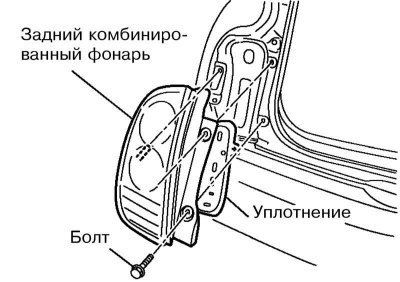

1. Откройте дверь задка и выверните болты крепления заднего комбинированного фонаря.
2. Снимите с автомобиля фонарь, потянув его назад, и разъедините разъем электропроводки.
Салонный светильник

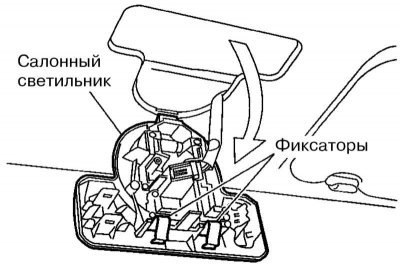

1. Стараясь не повредить отделку потолка, подденьте заднюю часть салонного светильника пластиковым клином и высвободите светильник из металлических фиксаторов.
2. Разъедините разъем электропроводки и снимите светильник.
