Примечание. Снятие и установка комбинации приборов описаны в Разделе Комбинация приборов.

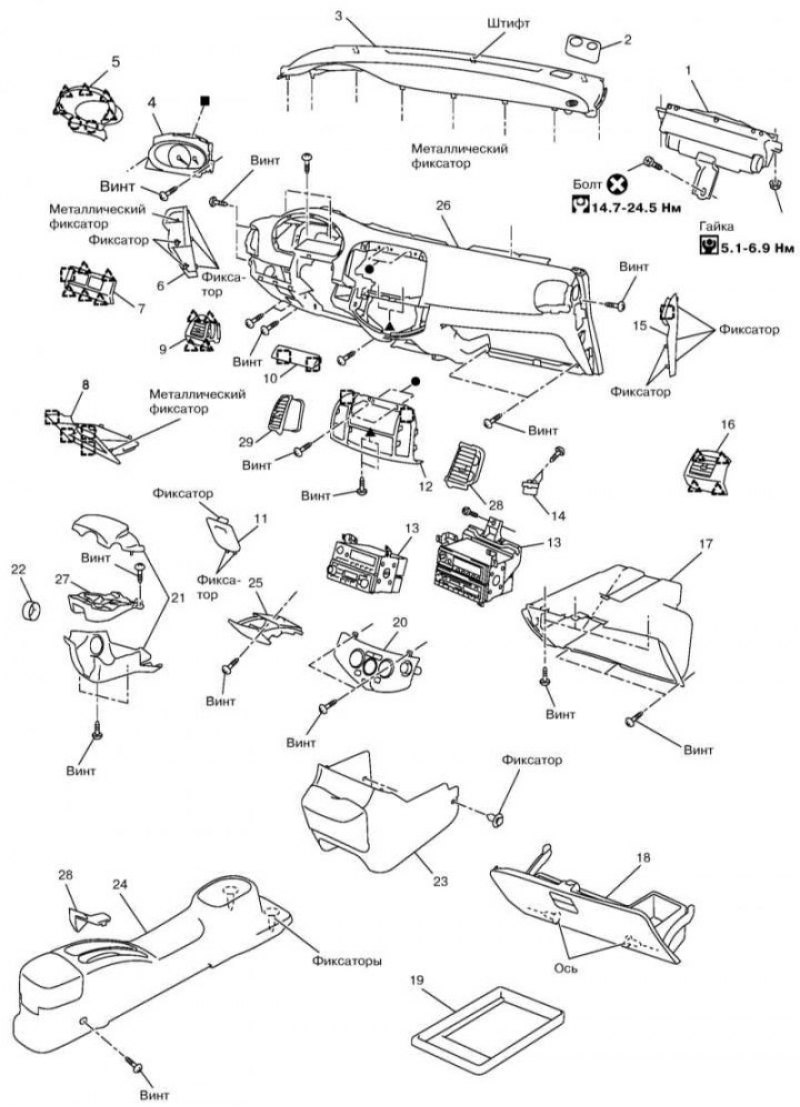

Компоненты установки и крепления панели приборов
1 - Блок подушки безопасности переднего пассажира; 2 - Защита рулевой колонки; 3 - Верхняя секция панели приборов; 4 - Комбинация приборов; 5 - Окантовка комбинации приборов; 6, 15 - Боковые накладки панели приборов; 7 - Панель отделки переключателей; 8 - Нижняя секция отделки под комбинацией приборов; 9, 16 - Боковые дефлекторы; 10 - Накладка панели приборов; 11 - Крышка монтажного блока; 12 - Центральная накладка панели приборов; 13 - Аудиоблок; 14 - Защелка крышки вещевого ящика; 17 - Вещевой ящик; 18 - Крышка вещевого ящика; 19 - Желоб; 20 - Панель отделки блока управления; К/В —; 21 - Кожухи рулевой колонки; 22 - Окантовка замка зажигания; 23 - Центральная крышка панели приборов; 24 - Центральная консоль; 25 - Монетница; 26 - Панель приборов; 27, 28 - Центральные дефлекторы
1. Для снятия высвободите компонент из фиксаторов, при необходимости предварительно сняв смежные компоненты отделки.
2. Снятие и установка дефлекторов системы вентиляции описана в Главе Системы охлаждения двигателя, отопления, вентиляции и кондиционирования воздуха; Снятие и установка блока подушки безопасности переднего пассажира описана в Главе Бортовое электрооборудование.
3. Установка производится в обратном порядке. Используйте новые фиксаторы и следите за тем, чтобы панели крепко держались на них.
