Передние двери

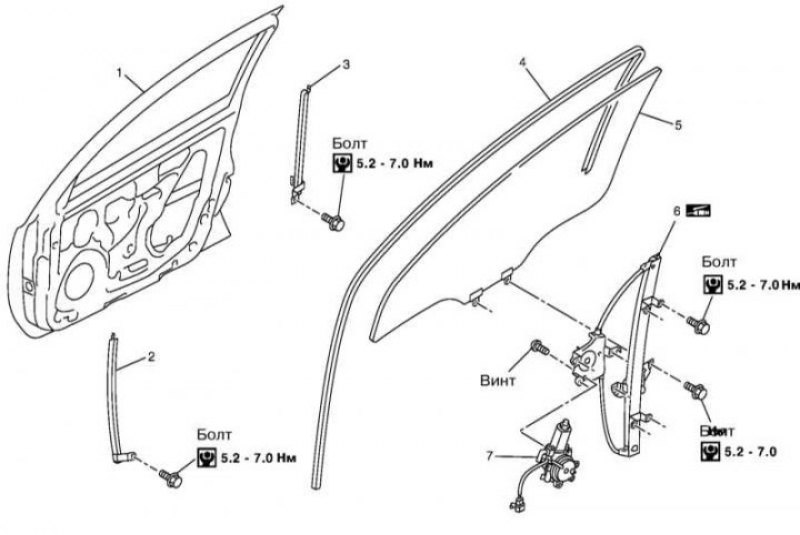

Компоненты установки стекла и стеклоподъемника передней двери
1 - Дверь; 2/3 - Нижняя передняя/задняя направляющая; 4 - Верхняя направляющая; 5 - Стеклоподъемник; 6 - Винт
1. Снимите панель отделки двери (см. Раздел Снятие и установка панелей отделки дверей) и полностью поднимите стекло.
2. Разъедините разъем переднего динамика и снимите уплотнение.

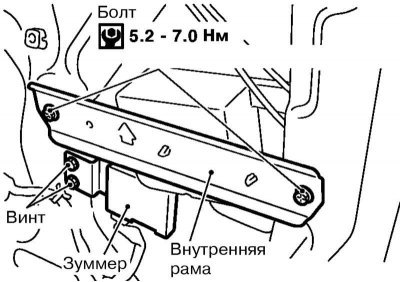

3. На 5-дверных моделях снимите внутреннюю раму передней двери.
4. На моделях с системой «Intelligent Key» снимите зуммер.
5. Выверните болты крепления нижней задней направляющей, сдвиньте нижнюю часть направляющей вперед и вытяните ее из двери.

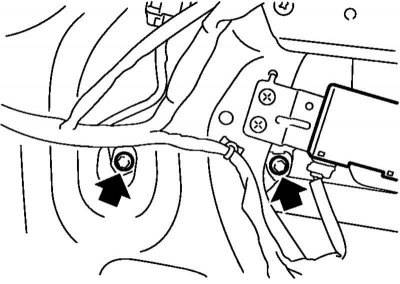

6. Придерживая стекло рукой и оперируя переключателем стеклоподъемника, установите стекло в положение, в котором будут доступны его крепежные болты. Выверните болты крепления стекла.
7. Извлеките стекло из двери наружу, потянув за его задний край.

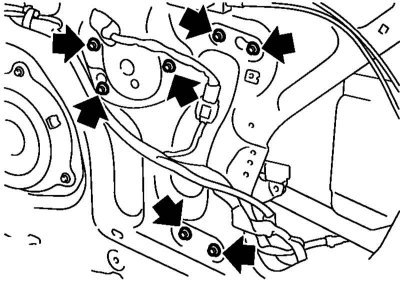

8. Разъедините разъем и выверните болты крепления э/мотора стеклоподъемника. Снимите сборку стеклоподъемника.
9. Снимите нижнюю переднюю направляющую стекла аналогично задней.
10. Снимите угловую накладку и верхнюю направляющую.
11. Установка производится в обратном порядке.

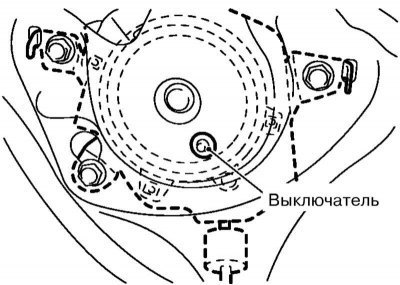

12. После установки запрограммируйте стеклоподъемник. Для этого полностью поднимите стекло, затем, нажимая на выключатель сброса, полностью опустите стекло. Отпустите выключатель. После того как он вернется в исходное положение, поднимите стекло.
Задние двери

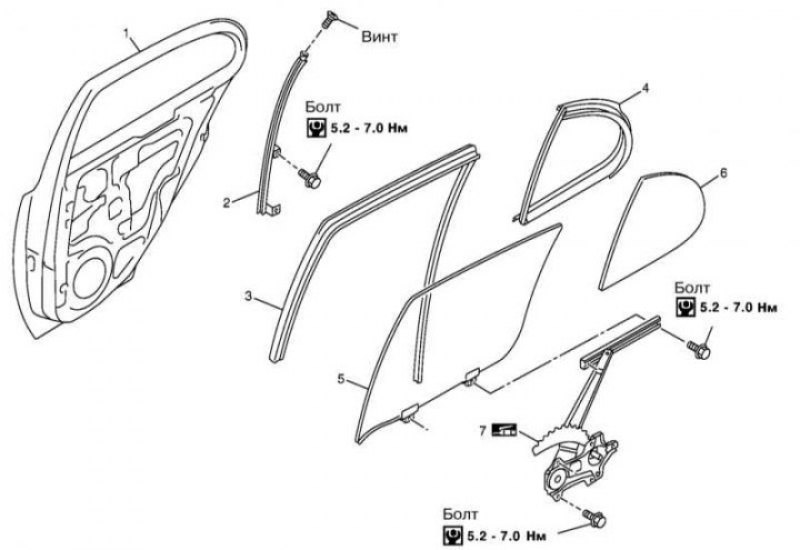

Компоненты установки стекла и стеклоподъемника задней двери
1 - Дверь; 2 - Направляющая фиксированного стекла; 3 - Направляющая подвижного стекла; 4 - Уплотнение; 5 - Стекло; 6 - Фиксированное стекло двери; 7 - Стеклоподъемник
1. Снимите панель отделки двери (см. Раздел Снятие и установка панелей отделки дверей), разъедините разъем электропроводки заднего динамика и снимите уплотнение.
(Посмотрите оригинал на портале AutoInstruction.ru)

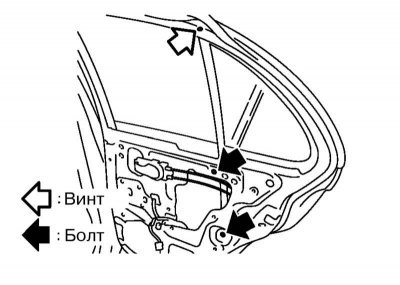

2. Выверните болты и винты крепления направляющей фиксированного стекла, потяните ее вниз, оттяните верхнюю сторону и снимите направляющую.
3. Снимите фиксированное стекло, потянув его по направлению к передку автомобиля.

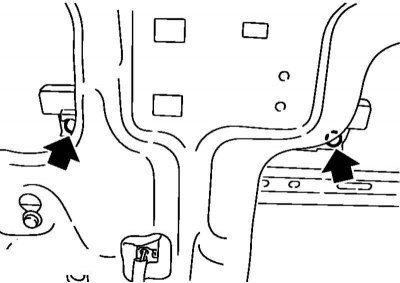

4. Придерживая стекло рукой и оперируя переключателем стеклоподъемника, установите стекло в положение, в котором будут доступны его крепежные болты.
5. Выверните болты крепления стекла и извлеките стекло из двери, потянув его верх.

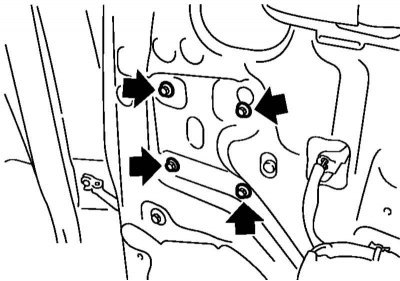

6. Разъедините разъем, выверните болты крепления сборки стеклоподъемника и снимите ее.
7. Снимите направляющую подвижного стекла.
8. Установка производится в обратном порядке.
