Схема системы управления двигателем [
Nissan Micra 3
«K12»
]
Главная
Ниссан
Микра
2002-2010, бензин
Электрооборудование
Электрические схемы
0

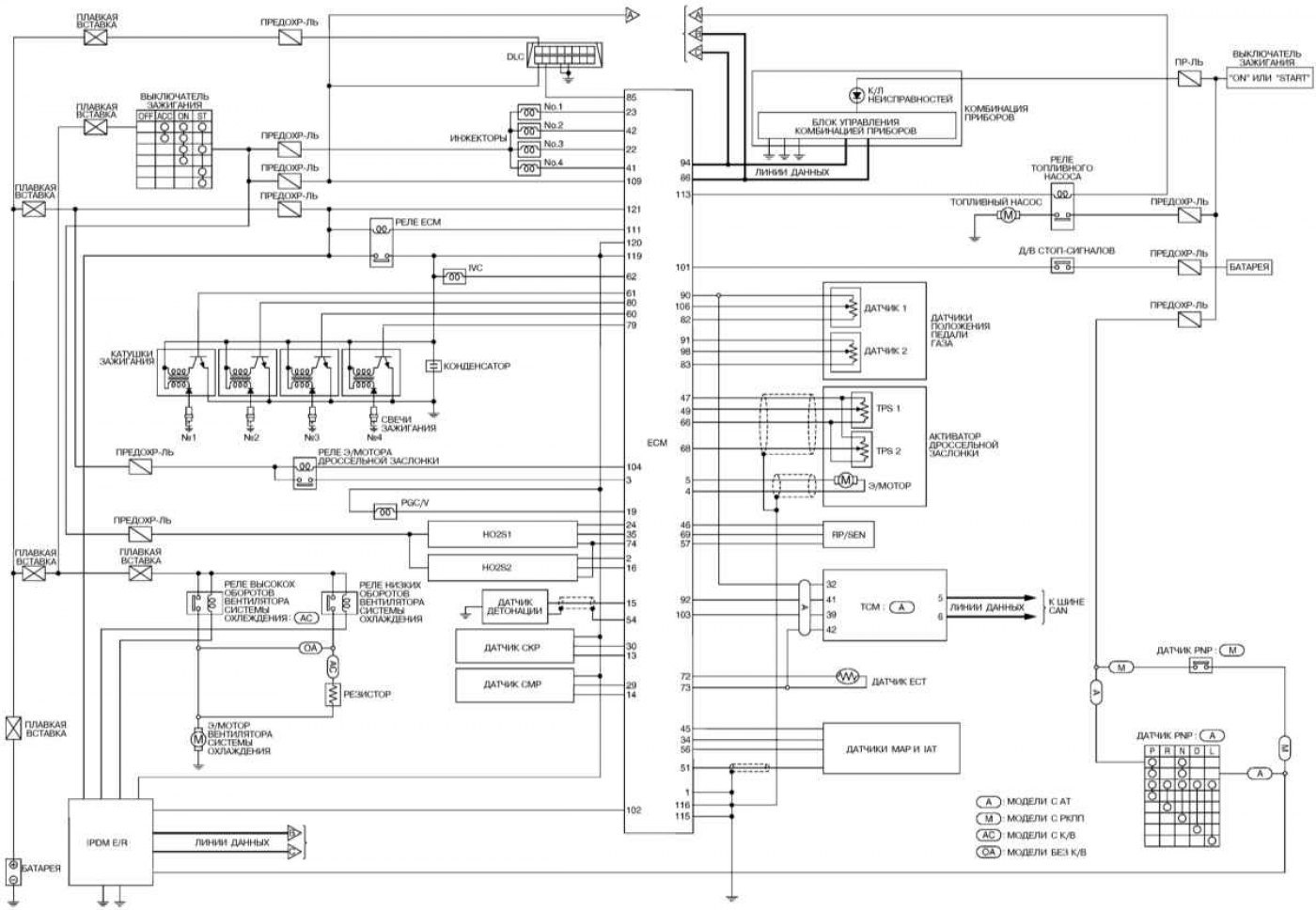

Схема системы управления двигателем
Открыть большую картинку в новой вкладке »
Используемые на электрических схемах аббревиатуры, обозначения электропроводки, выводов и клемм смотрите
здесь →
