Снятие и установка сборки верхнего люка
Примечание. Предварительно заручитесь помощью ассистента.
Компоненты сборки верхнего люка
1. Снимите обшивку потолка (см. Раздел Снятие и установка прочих отделочных панелей) и отсоедините 4 дренажных шланга.
Текст взят с портала проекта www.autoinstruction.ru

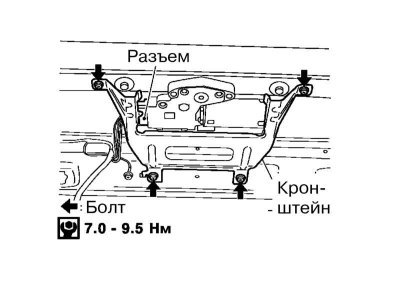

2. Разъедините разъем электропроводки салонного светильника, выверните болты крепления кронштейна переключателя управления верхним люком и снимите э/мотор привода крышки люка.
Примечание. Не вращайте снятый со сборки люка э/мотор.
3. Отдайте весь крепеж (болты и гайки) сначала переднего, а затем – заднего кронштейна крепления сборки верхнего люка.
4. Отдайте сначала передние гайки крепления сборки верхнего люка, а затем – гайки боковых направляющих. Снимите блок верхнего люка с крыши.
5. Установка производится в обратном порядке. Затягивайте крепеж сначала от руки, чтобы можно было выровнять положение сборки в проеме.
Снятие, установка и регулировка положения крышки
Регулировка положения крышки верхнего люка
1. Поднимите крышку и снимите элементы боковой отделки проема.

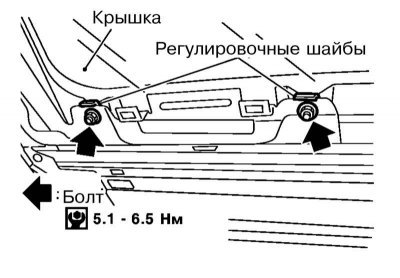

2. Отдайте гайки и снимите стеклянную крышку.
3. Установка производится в обратном порядке. В заключение отрегулируйте положение крышки.
4. При отпущенных гайках крепления крышки опустите ее.
5. Отрегулируйте положение крышки в соответствии с иллюстрацией Регулировка положения крышки верхнего люка: размер a в сечениях A-A, B-B и C-C должен составлять соответственно 0.7÷2.2, 0.3÷1.7 и 0.2÷1.6 мм.
6. Подбирая толщину регулировочных шайб, выровняйте крыши и поверхности крышки люка. Допуск составляет ±1.5 мм.
7. Затяните гайки, опустите и поднимите крышку люка несколько раз и снова проверьте зазоры. При необходимости отрегулируйте положение крышки еще раз.
