Снятие и установка
Компоненты установки капота
1 - Петля капота; 2 - Стойка; 3 - Уплотнение опоры радиатора; 4 - Сборка капота; 5 - Замок капота
1. Откройте капот и отсоедините от него шланги подачи омывающей жидкости в точке их разветвления.
2. Для облегчения последующей установки обведите петли фломастером со стороны капота.
3. Выверните гайки крепления сборки капота к петлям (см. правый верхний фрагмент на иллюстрации Размеры установки капота (мм)).

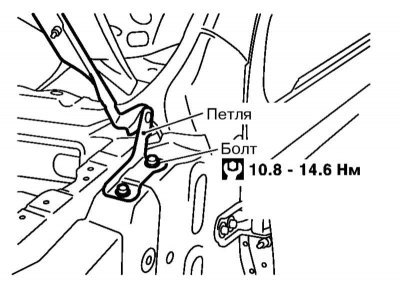

4. При необходимости снятия петли капота снимите крыло (см. Раздел Снятие и установка переднего крыла и локеров) и выверните болты крепления петли.
5. Установка производится в обратном порядке. Смажьте петли и сопрягаемые с ними поверхности антикоррозийной смазкой. В заключение отрегулируйте положение капота, как описано ниже.
Регулировка положения
Размеры установки капота (мм)

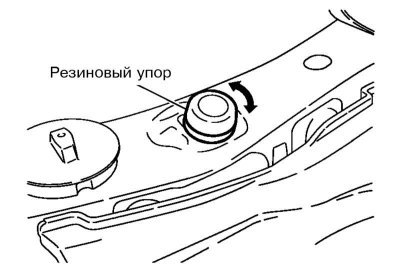

1. Снимите замок капота (см. Раздел Снятие и установка замков капота и лючка топливной заливной горловины) и, вращая резиновые упоры, добейтесь чтобы капот находился на 1÷1.5 мм (или больше) ниже крыла.
2. Отпустив гайки крепления капота к петлям, выставьте его в проеме, добившись требуемых размеров.
3. Выставьте замок и зацепите ударник замка. Проверьте замок и ударник на отсутствие слабины и затяните болты крепления замка. Разность между величинами зазоров B-B // C-C не должна превышать соответственно 1.5 // 1.0 мм.
4. Отпустите замок капота и отрегулируйте резиновыми упорами высоту капота относительно фар (B-B) и крыльев (C-C) на уровне соответственно 1.0 и 0.2 мм.

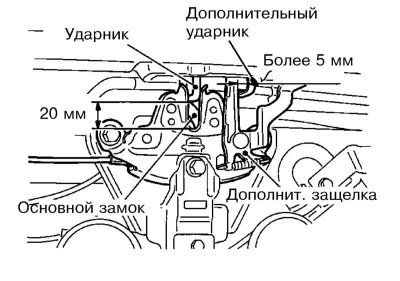

5. Установите замок и перемещайте его в поперечном направлении, чтобы выставить ударник и центр замка относительно друг друга строго по вертикали (если смотреть спереди).
6. Удостоверьтесь, что дополнительная защелка капота надежно входит в зацепление с дополнительным ударником при отпускании капота с высоты 20 мм.
Примечание. Не отпускайте капот с высоты более 30 мм.
7. Перемещайте замок вверх-вниз, чтобы ударник плавно входил в зацепление с замком при закрытом капоте.
8. После регулировки затяните стопорные болты с требуемым усилием.
