Снятие и установка двери, стойки и ударника замка
1. Снимите панель отделки двери задка (см. Раздел Снятие и установка панелей отделки дверей).
2. Разъедините разъемы внутри двери, высвободите электропроводку из фиксаторов и вытяните ее из двери.

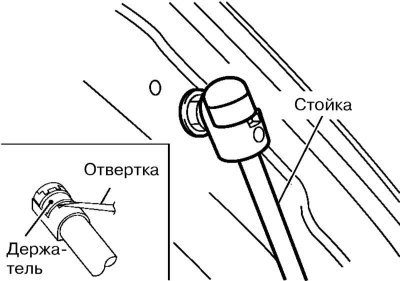

3. Удерживая дверь задка, снимите отверткой верхние держатели стойки двери и снимите стойку с шарнира.

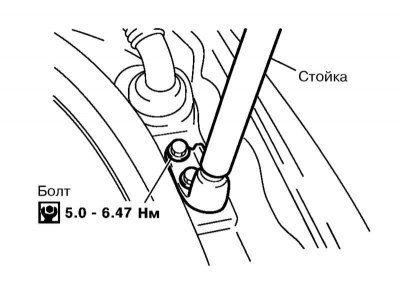

4. При необходимости снятия стойки выверните болты ее крепления к кузову.
[Источник статьи доступен на портале AutoInstruction]

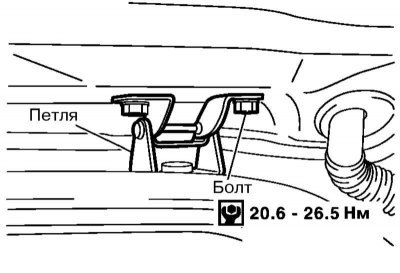

5. Выверните болты крепления петель двери задка к кузову и снимите дверь.
6. При необходимости выверните винты и снимите ударник замка двери задка, предварительно сняв нижнюю планку отдели проема двери задка.
7. Установка производится в обратном порядке. В заключение отрегулируйте положение двери.
Снятие и установка замка
1. При снятой панели отделки двери задка разъедините разъем электропроводки замка двери.

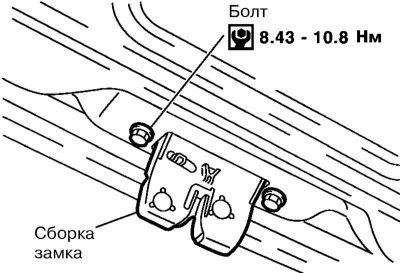

2. Выверните болты и снимите сборку замка изнутри двери.
3. Установка производится в обратном порядке. В заключение проверьте и при необходимости отрегулируйте работу замка.
Снятие и установка и ручки двери задка
1. Снимите панель отделки двери задка.
2. На моделях с системой «Intelligent Key» снимите ее приемник, а также держатели и разъемы ее электропроводки в двери задка.

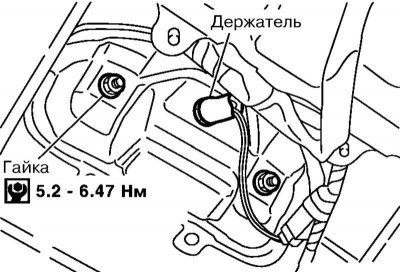

3. Отдайте гайки крепления ручки и снимите ее.

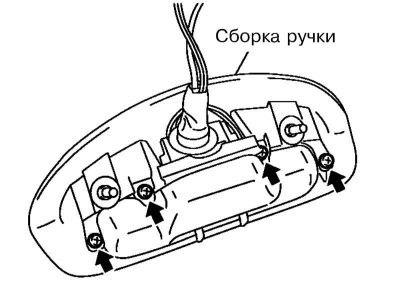

4. При необходимости выверните винты и разберите ручку.
5. Установка производится в обратном порядке.
Регулировка

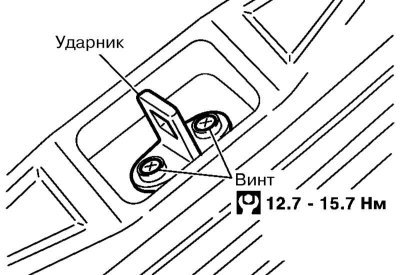

1. Снимите нижнюю планку отдели проема двери задка и ослабьте винты крепления ударника замка двери задка.

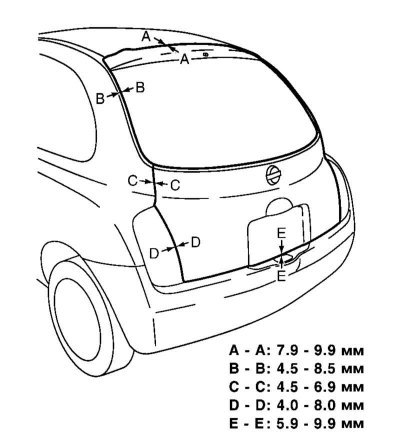

2. Перемещая ударник, отрегулируйте положение двери задка в проеме в соответствии с иллюстрацией. При этом разница вежду зазорами B // C // D слева и справа не должна превышать соответственно 2 // 1.5 // 2 мм.

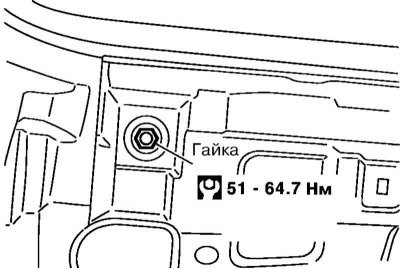

3. Если перемещением ударника добиться правильного положения двери не удается, отдайте гайки крепления петель двери задка к кузову.
4. После регулировки затяните крепеж с требуемыми усилиями.
