Сборка верхнего люка
1. Снимите обшивку потолка.
2. Снимите консоль главного салонного светильника, разъедините разъём электропроводки э/мотора привода крышки люка и оставьте консоль висеть на жгуте электропроводки.

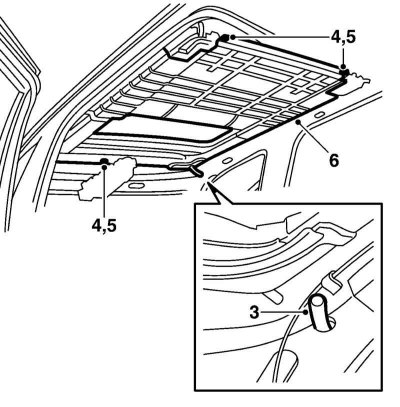

3. Отсоедините от штуцеров на сборке люка 4 дренажных трубки (3).
4. Отдайте крепёж сборки, оставив один винт на переднем крае и по винту в каждом заднем углу сборки (4,5). Затем вместе с помощником, выверните эти оставшиеся винты и снимите сборку верхнего люка.
5. Установка производится в обратном порядке. В заключение проверьте исправность функционирования люка.
Крышка люка и э/мотор её привода

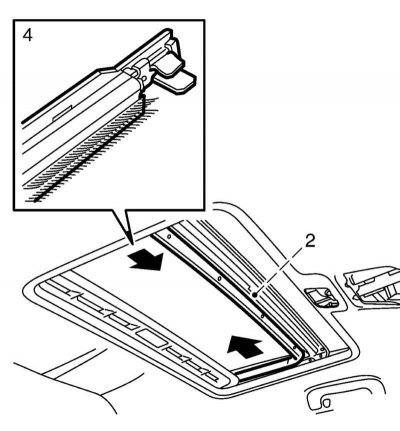

1. Откройте люк и выверните винты накладки на передней части его крышки (2).
Оригинал выложен на портале AutoInstruction.ru
2. Закройте люк и поднимите его заднюю часть.
3. Потяните за задний край крышки назад, чтобы отцепить её накладку от фиксаторов (4).

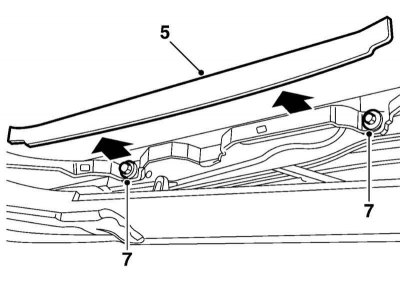

4. Снимите с фиксаторов боковые накладки (5), поднимите заднюю часть крышки люка, выверните два болта (7) и снимите крышку.
Примечание. При снятии э/мотора выворачивать винты и снимать крышку не нужно, достаточно снять накладки.

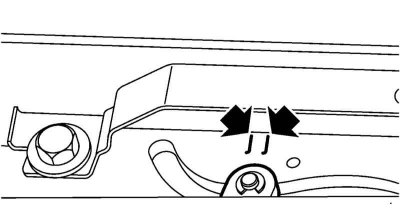

5. Закройте люк и удостоверьтесь, что скользящие опоры расположены между метками на направляющей.
Примечание. При установке нового мотора люк должен быть закрыт, т.к. мотор поставляется именно в этом положении.
6. Снимите солнцезащитные козырьки и разъедините разъём электропроводки подсветки зеркала.
7. Снимите рассеиватель салонного светильника, выверните винты и снимите потолочную консоль.
8. Снимите внутреннее зеркало заднего вида.

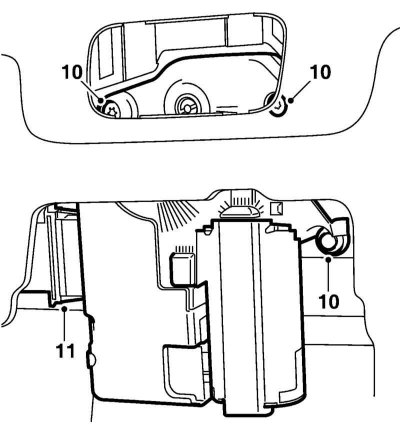

9. Выверните болты крепления э/мотора (10), затем аккуратно отогните обшивку потолка и снимите э/мотор, разъединив его электропроводку (11).
10. Установка производится в обратном порядке. Перед затягиванием крепежа э/мотора подвигайте его, чтобы убедиться в зацеплении шестерён привода. Крышку люка выровняйте с крышей. Допускается расположение переднего края немного ниже заднего края.
