Капот

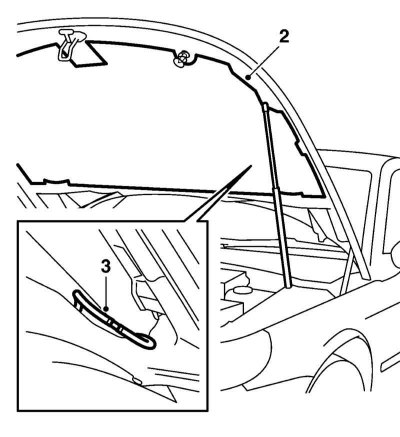

Примечание. При снятии и установке капота следует заручиться помощью ассистента.
1. Откройте капот, ослабьте крепёж шумоизоляции на левой стороне капота, вытяните шланг омывателя и разъедините его.
[Статья перепечатана отсюда: autoinstruction.ru]
2. Ослабьте хомут (4) на петле и вытяните шланг омывателя.
3. Пометьте положение капота на петлях и снимите верхнюю опору стойки капота (6), установленную в шарнир на капоте.

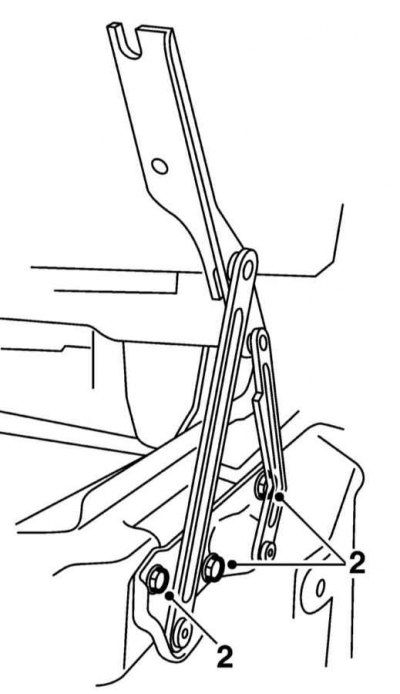

4. Выверните по две нижних гайки (7) на каждой петле, а затем отдайте на пару оборотов верхние гайки (8).
5. Снимите капот. Если требуется снять его петли, отдайте их нижние гайки.
6. Установка производится в обратном порядке. При необходимости перенесите шумоизоляцию, уплотнение и форсунки омывателей на новый капот.

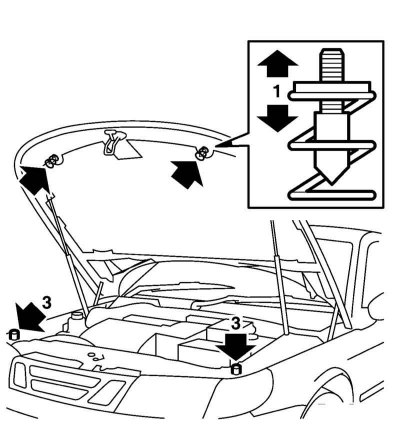

7. В заключение отрегулируйте положение капота относительно кузова – зазоры между ними должны быть одинаковыми, а их высота должна совпадать.
8. Регулировка положения капота в продольном направлении производится при трёх отпущенных гайках петли на стороне капота; регулировка высоты задней стороны капота производится при трёх отпущенных гайках петли на стороне кузова. Для регулировки высоты передней части стороны капота отдайте гайки (1) фиксаторов, отвёрткой отрегулируйте их положение и произведите соответствующую регулировку резиновых упоров.
Замок капота

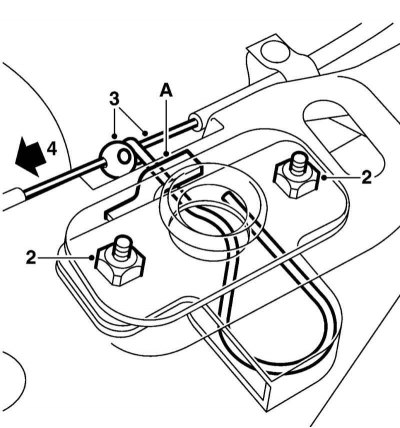

1. Откройте капот и снимите декоративную решётку радиатора.
2. Выверните винты в ограничителе троса и вытяните трос из его втулки и рычагов замка. Закрепите стопор троса (3).
3. Отдайте гайки (2) и снимите замок.
4. Установите замок и, не закрепляя его, аккуратно закройте капот, чтобы выровнять защёлку с замком. Откройте капот и закрепите замок гайками.
5. Вставьте трос в одну из пружин и наденьте стопор (3). Затем вставьте трос во втулку и в другую пружину (4) и наденьте стопор.
6. Удостоверьтесь, что пружина в отпущенном положении располагается напротив стопора (A) и что между стопором и пружиной есть зазор.
7. После установки отрегулируйте положение капота.
