Передняя нижняя крышка
Поверхность корпуса не должна иметь трещин, сколов и иных повреждений.
Роторы масляного насоса должны вращаться без заеданий и иметь соответствующие зазоры.
Внутренние поверхности (корпус и крышка масляного насоса), находящиеся в контакте с шестернями, не должны иметь следов износа.

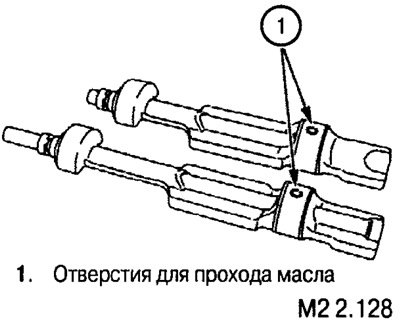

Балансирные валы
1. Проверьте отсутствие засорения масляных отверстий.
2. Проверьте поверхности шеек валов и подшипники на отсутствие выработки и задиров.
3. Проверьте зазоры в подшипниках валов.
Номинальные значения зазоров в подшипниках валов:
- передний правый подшипник - 0,02-0,05 мм;
- передний левый подшипник - 0,02-0,06 мм;
- задние подшипники - 0,06-0,10 мм.
Зазоры масляного насоса

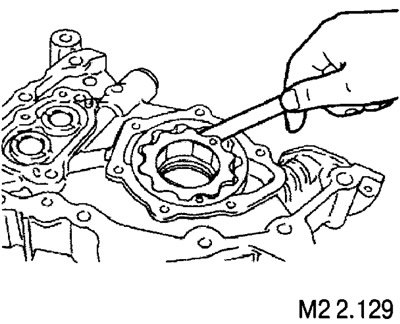

Установив наружный и внутренний роторы, проверьте зазор между гребнями зубьев.
Стандартное значение зазора - 0,11-0,24 мм.

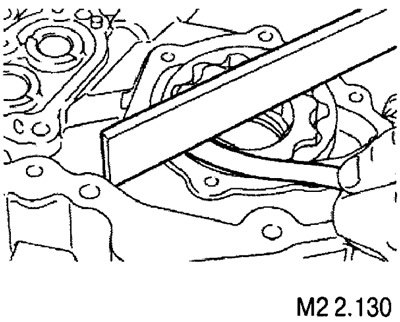

Проверьте зазор между шестернями и плоскостью крышки.
Стандартное значение зазора - 0,04-0,10 мм.

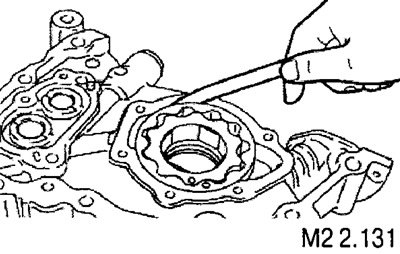

Проверьте зазор между корпусом и наружной шестерней.
- Стандартное значение зазора - 0,10-0,18 мм;
- Предельно допустимое значение - 0,35 мм.
