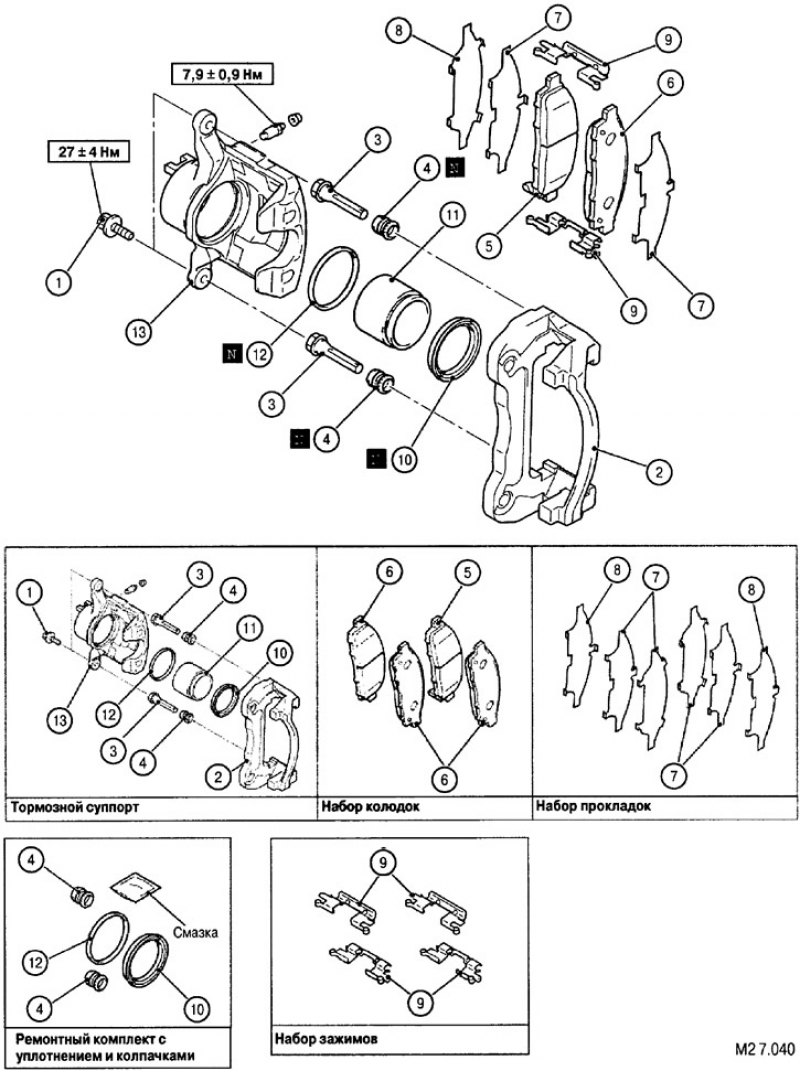

1. Винт; 2. Скоба суппорта с накладкой, зажимом и прокладкой; 3. Штифт; 4. Колпачок штифта .; 5. Узел накладки с индикатором износа (только на левом колесе); 6. Узел накладки; 7. Прокладка; 8. Крышка прокладки; 9. Зажим; 10. Колпачок поршня (см. ниже); 11. Поршень (см. ниже); 12. Уплотнение поршня (см. ниже); 13. Корпус суппорта
Разборка производится в порядке, указанном на рисунке. Сборка производится в обратном порядке.
Извлечение поршня с колпачком
Для того чтобы извлечь поршень с колпачком, выдуйте его воздухом через тормозной шланг. Повышать давление воздуха следует постепенно, иначе можно повредить поршень.
(Оригинал опубликован на веб-сайте: www.Autoinstruction.ru)
Извлечение уплотнения поршня
Уплотнение следует извлечь пальцем (во избежание повреждения поверхности цилиндра не рекомендуется использовать металлические предметы). После извлечения очистите внутреннюю поверхность цилиндра и поршень спиртом или тормозной жидкостью DOT3 или DOT4.
