Кондиционер с ручным управлением Mitsubishi L200 Triton 4
Главная
Мицубиси
Л200
2005-2014, дизель
Кузов и салон
Электрические схемы
0

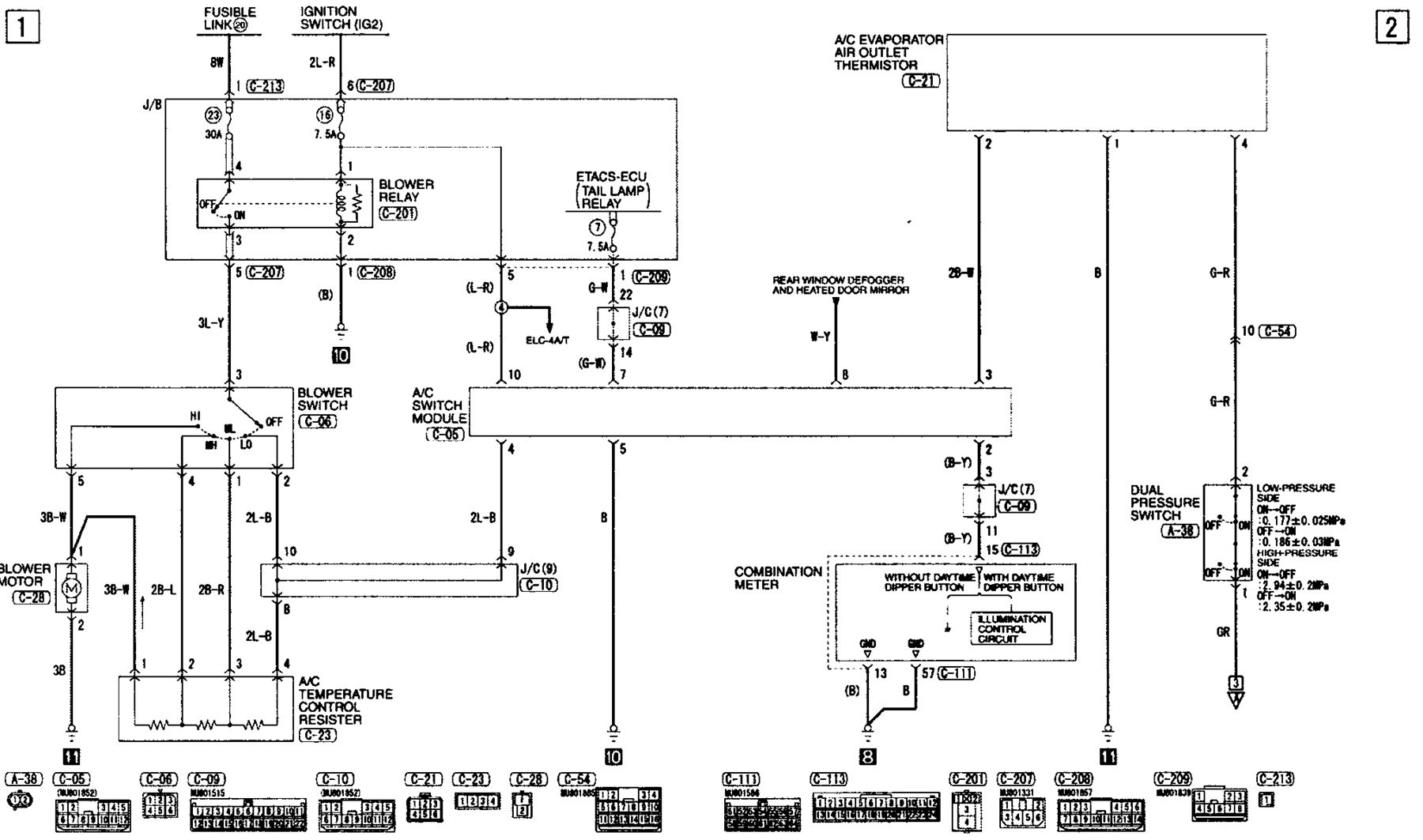

Кондиционер с ручным управлением
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Пояснения к схемам электрооборудования расположены
здесь →
Аббревиатуры и названия, встречающиеся на схемах расположены
здесь →
