Система ABS (с системой ASC)
Пояснения к схемам электрооборудования расположены здесь →
Аббревиатуры и названия, встречающиеся на схемах расположены здесь →
(Посмотрите оригинал на портале: www.Autoinstruction.ru)

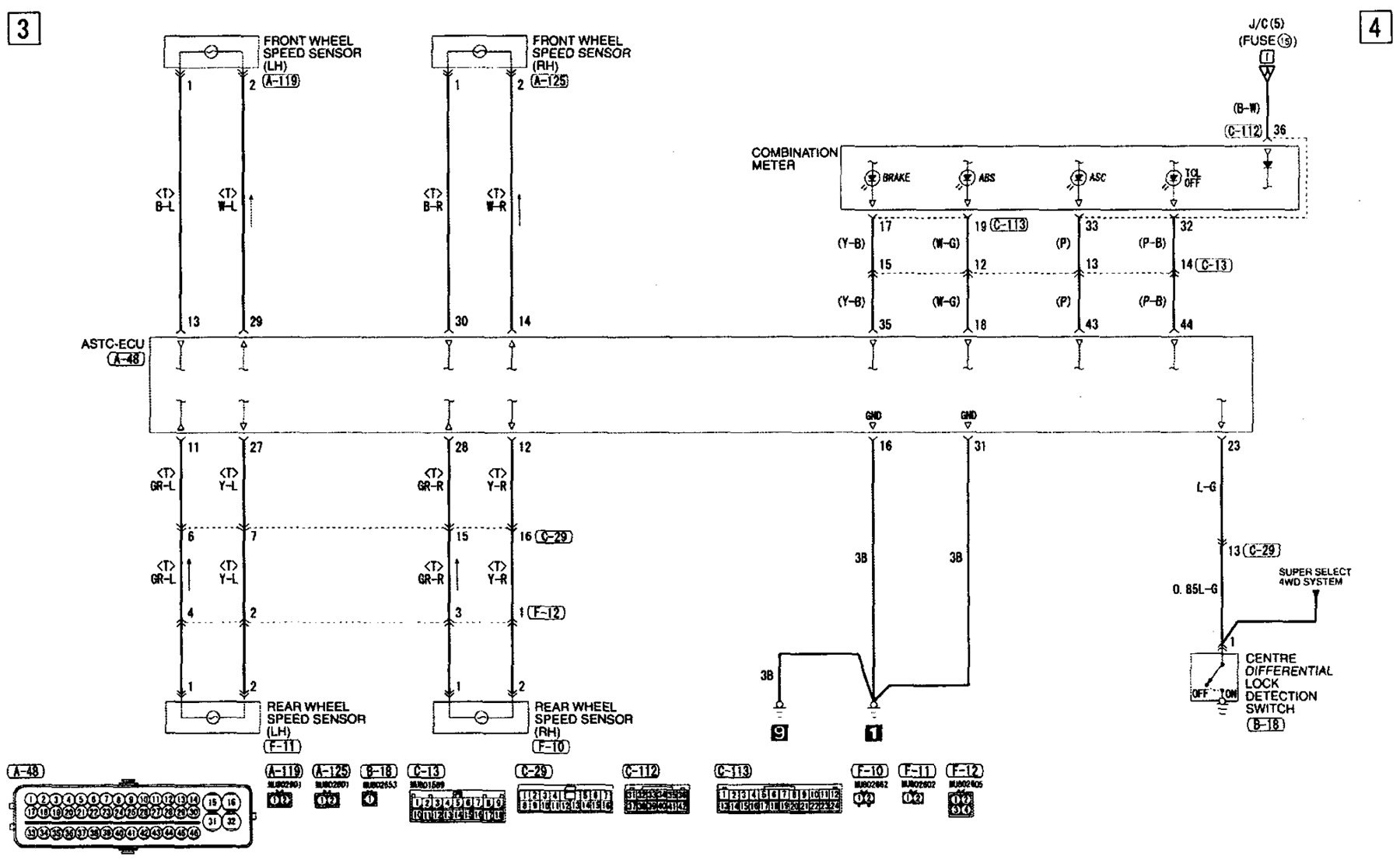

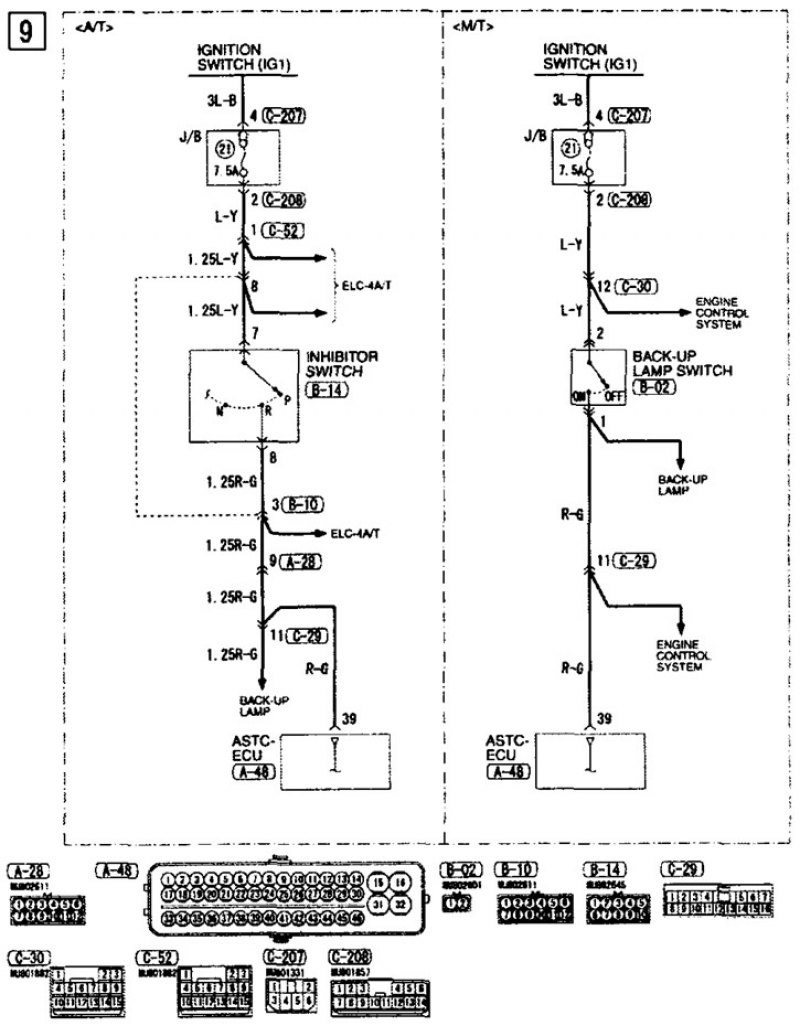

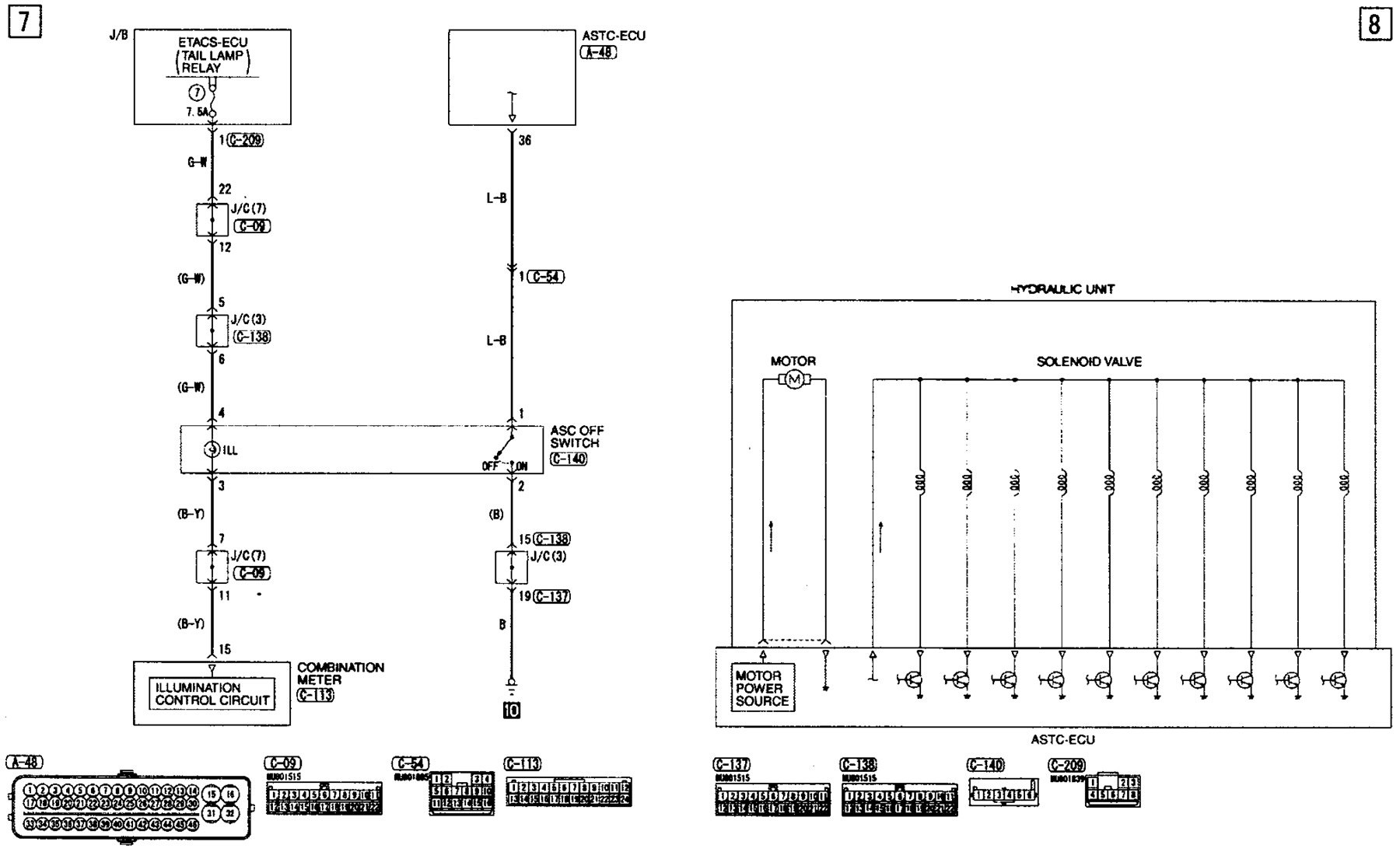

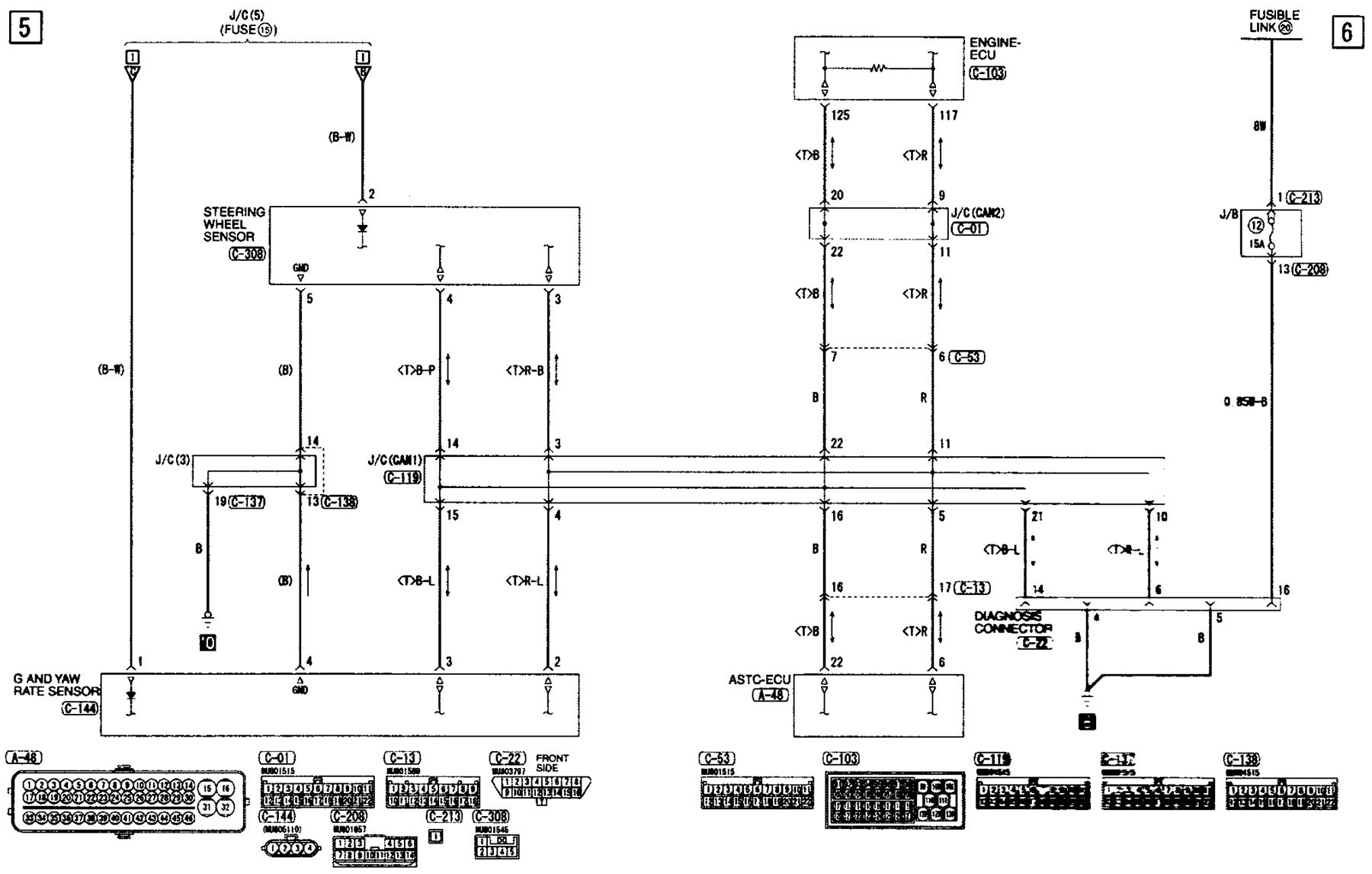

Система ABS (с системой ASC) (Mitsubishi L200 Triton 4)
Пояснения к схемам электрооборудования расположены здесь →
Аббревиатуры и названия, встречающиеся на схемах расположены здесь →
(Посмотрите оригинал на портале: www.Autoinstruction.ru)
Статья проверена экспертом: Григорий Константинов
