Снятие
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Слейте из двигателя моторное масло.
3. Выньте указатель уровня моторного масла.
4. Снимите центральную балку.
5. Снимите нижний защитный кожух.

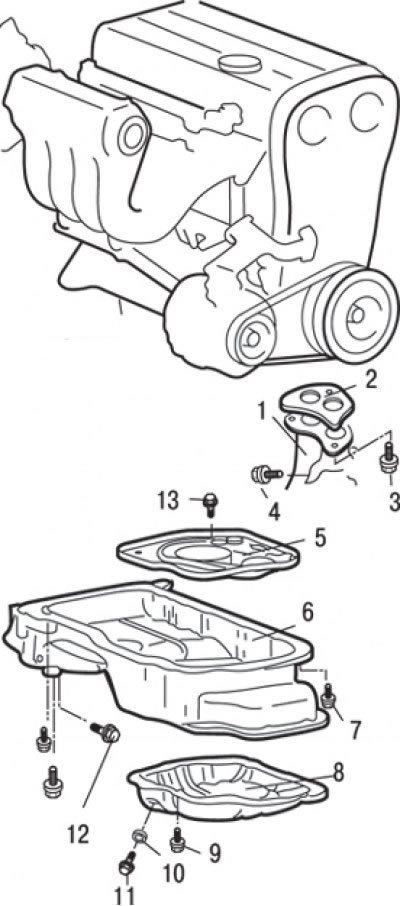

Рис. 3.31. Поддон картера двигателя DOHC: 1 – приемная труба системы выпуска отработавших газов; 2 – прокладка; 3 – болт, 49 Н·м; 4 – болт, 50 Н·м; 5 – маслоуспокоитель; 6 – верхняя часть поддона картера; 7 – болт, 10–12 Н·м; 8 – нижняя часть поддона картера; 9 – болт, 7 Н·м; 10 – уплотнительное кольцо пробки сливного отверстия; 11 – пробка сливного отверстия, 39 Н·м; 12 – болт, 48 Н·м; 13 – болт, 7 Н·м
6. Отверните гайки и снимите приемную трубу 1 (рис. 3.31) системы выпуска отработавших газов и прокладку.
7. Используя деревянный брусок, отделите нижнюю часть поддона картера после отворачивания болтов крепления путем легкого постукивания по деревянному бруску.
8. Отверните пробку 11 и снимите уплотнительное кольцо 10.
9. Введите лезвие отвертки с плоским шлицем в щель верхней части поддона картера двигателя. Поворачивая отвертку, отделите поддон от блока цилиндров.
10. Отверните болты и снимите маслоуспокоитель 5.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
Источник статьи доступен на сайте: www.Autoinstruction.ru
1. Очистите поддон керосином или подходящим растворителем и удалите грязь снаружи и внутренние отложения. Очистите от остатков старой прокладки привалочные поверхности поддона картера и блока цилиндров двигателя. Проверьте, чтобы поверхности были чистые и сухие.
2. Установите уплотнительное кольцо пробки сливного отверстия стороной с буртиком к поддону.

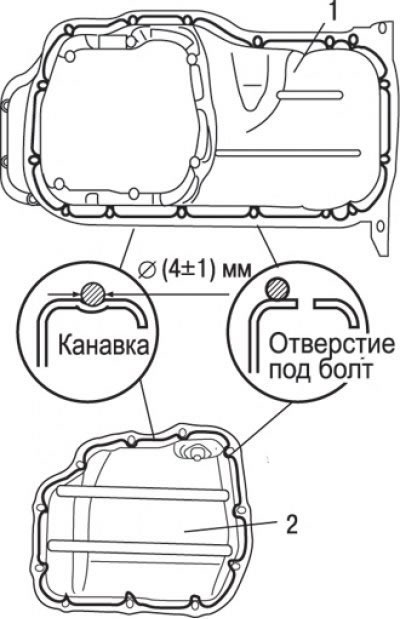

Рис. 3.32. Места нанесения слоя герметика Mitsubishi Genuine Part MD930389 или подобного ему на фланец поддона картера двигателя: 1 – нижняя часть поддона; 2 – верхняя часть поддона
3. Нанесите герметик в виде валика диаметром 4 мм на фланец верхней и нижней частей поддона картера (рис. 3.32).

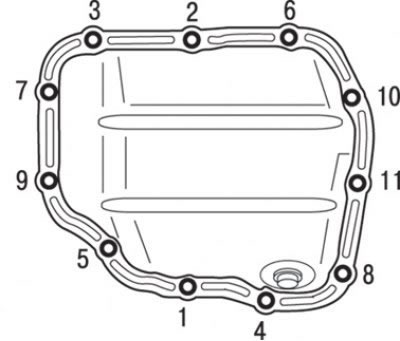

Рис. 3.33. Последовательность затяжки болтов крепления нижней части поддона картера двигателя
4. После нанесения герметика затяните болты крепления нижней части поддона картера в последовательности, показанной на рис. 3.33.
