Снятие
Для снятия последовательно выполните следующие операции.
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Слейте топливо из топливного бака.
3. Снимите давление топлива в топливной магистрали.
4. Снимите центральную трубу системы выпуска отработавших газов.

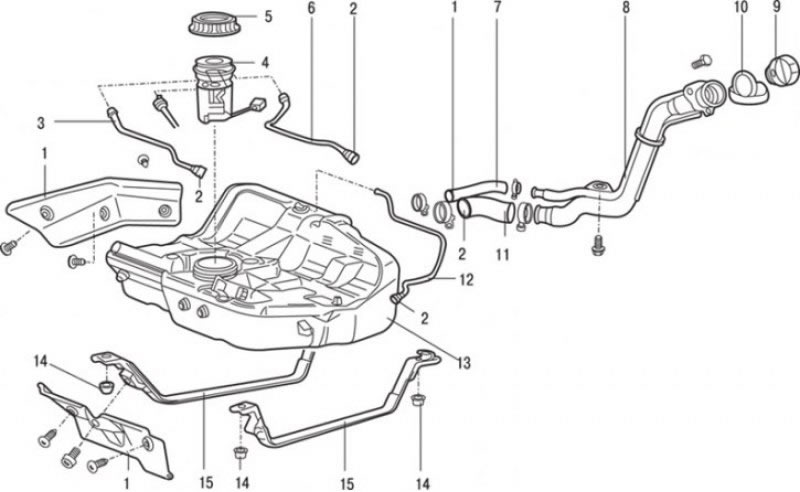

Рис. 7.28. Топливный бак: 1 – защита топливного бака; 2 – соединение шлангов; 3 – главный топливный шланг; 4 – топливный насос; 5 – крышка топливного насоса (49 Н·м); 6 – шланг возврата топлива; 7 – дренажная трубка; 8 – наливная горловина в сборе; 9 – крышка наливной горловины топливного бака; 10 – лоток наливной горловины топливного бака; 11 – шланг топливоналивной горловины; 12 – шланг системы улавливания паров топлива; 13 – топливный бак в сборе; 14 – болт (25 Н·м); 15 – лента крепления топливного бака
5. Отверните соединительные гайки и отсоедините шланги 2 (рис. 7.28).
6. Поддерживая топливный бак, отверните гайки и снимите ленты крепления топливного бака.
7. Отверните винты и снимите защиту топливного бака.
8. Снимите топливный бак в сборе 13.
9. Отверните соединительную гайку и отсоедините главный топливный шланг 3.
Перейдите к источнику по ссылке www.Autoinstruction.ru
10. Отверните соединительную гайку и отсоедините шланг возврата топлива 6.
11. Используя специальное приспособление, снимите крышку топливного насоса 5.
12. Снимите топливный насос 4.
13. Отверните соединительную гайку и отсоедините шланг системы улавливания паров топлива 12.
14. Снимите крышку наливной горловины топливного бака 9.
15. Снимите лоток наливной горловины топливного бака 10.
16. Отверните винты и снимите наливную горловину в сборе 8.
17. Ослабьте хомуты и снимите дренажную трубку 7.
18. Ослабьте хомуты и снимите шланг топливоналивной горловины 11.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
1. Убедитесь, что резиновая прокладка топливного бака не повреждена и не деформирована, после чего надежно закрепите прокладку.
Внимание! Если резиновая прокладка повреждена или деформирована, замените ее на новую.
2. Нанесите мыльный раствор на внутреннюю поверхность прокладки и затем установите топливный насос.
Внимание! Не наклоняйте топливный насос при его установке. Не допускайте закусывания прокладки при ее установке.
3. Используя специальный инструмент, затяните крышку топливного насоса моментом 49 Н·м.
4. Установите центральную трубу системы выпуска отработавших газов.
5. Залейте топливо в бак.
6. Проверьте герметичность топливной системы.
