Внимание! Для снятия и разборки стойки передней подвески необходимо использовать съемник шаровых шарниров и приспособление для сжатия пружин.
Разборка
Рис. 15.25. Элементы стойки передней подвески: а – место нанесения смазки; 1 – пылезащитная крышка; 2 – самоконтрящаяся гайка (78 Н·м); 3 – демпфирующая опора стойки; 4 – верхняя чашка пружины; 5 – накладка пружины, верхняя; 6 – буфер хода сжатия; 7 – защитный чехол; 8 – передняя стойка в сборе; 9 – пружина
1. Снимите пылезащитную крышку 1 (рис. 15.25).
2. Закрепите стойку передней подвески и, используя специальное приспособление МВ991237 с захватами МВ991238, сожмите пружину так, чтобы она отошла от верхней чашки. При использовании специального приспособления для сжатия пружин следите, чтобы витки пружины надежно захватывались, и сжатие пружины проводите с противоположных сторон. Пружина имеет очень большое усилие сжатия, поэтому используйте только надежный инструмент. Ни в коем случае не связывайте пружину проволокой.
Установите специальные инструменты симметрично и таким образом, чтобы их максимальная длина не превосходила установочных пределов.

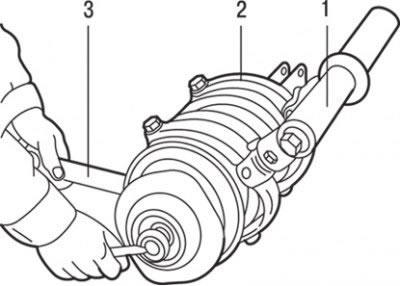

Рис. 15.26. Сжатие пружины приспособлением МВ991237 (1) с захватами МВ991238 (2) и использование специального ключа МВ990278 или МВ990775 (3) для отворачивания самоконтрящейся гайки стойки передней подвески
3. Удерживая верхнюю чашку пружины специальным ключом МВ990278 или МВ990775, ослабьте затяжку самоконтрящейся гайки (рис. 15.26).
Внимание! Не применяйте ударный гайковерт при отворачивании самоконтрящейся гайки.
4. Снимите демпфирующую опору 3 (рис. 15.25) стойки.
5. Снимите верхнюю чашку 4 пружины.
6. Снимите верхнюю накладку 5 пружины.
7. Снимите буфер хода сжатия 6.
8. Снимите защитный чехол 7.
9. Снимите пружину 9.
Проверка
1. Проверьте амортизатор на наличие утечек амортизаторной жидкости. Проверьте по всей длине шток амортизатора на отсутствие точечной коррозии. Проверьте корпус амортизатора на отсутствие механических повреждений. Установите амортизатор в вертикальное положение и проверьте его работу, перемещая шток амортизатора на полный ход. Шток амортизатора должен перемещаться плавно, с ощутимым сопротивлением. Если шток амортизатора перемещается рывками или имеются механические повреждения, амортизатор подлежит замене.
2. Проверьте подшипник, расположенный в демпфирующей опоре передней стойки, на отсутствие износа или ржавчины.
3. Проверьте резиновые детали на отсутствие повреждений или ухудшения технического состояния.
4. Проверьте пружину на отсутствие деформации, износа или повреждений.
Утилизация стойки

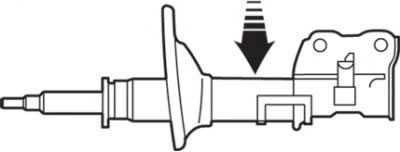

Рис. 15.27. Место сверления отверстия диаметром 3 мм для утилизации стойки передней подвески
[Информация доступна на портале: AutoInstruction.ru]
Для утилизации вышедшей из строя стойки положите ее горизонтально и выдвиньте шток амортизатора до упора. Затем просверлите отверстие диаметром около 3 мм в месте, указанном стрелкой на рис. 15.27, и выпустите газ.
Внимание! Сам по себе газ безвреден, однако при его выходе из отверстия может вылететь стружка, оставшаяся после сверления, поэтому обязательно наденьте защитные очки.
Сборка
Сборка проводится в последовательности, обратной разборке, с учетом следующего.
1. После сжатия винтовой пружины при помощи специального приспособления (MB 991237 и MB 991238) предварительно затяните самоконтрящуюся гайку.
Внимание! Не применяйте ударный гайковерт при затягивании болта специального приспособления.

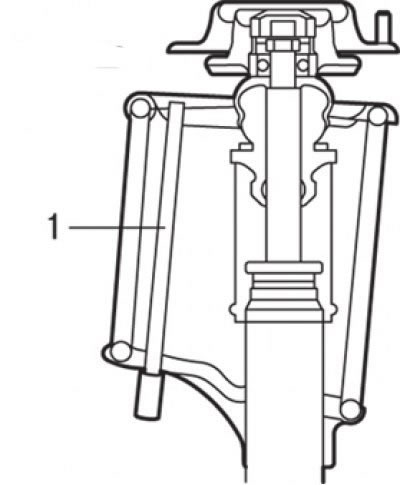

Рис. 15.28. Использование отрезка трубы (1) для совмещения отверстий в нижней и верхней опорных чашках пружины стойки
2. Совместите отверстия в нижней и верхней опорных чашках пружины стойки. Эту работу легко выполнить, используя отрезок трубы так, как показано на рис. 15.28.
3. Правильно совместите оба торцевых витка пружины с канавками в верхней и нижней чашках, затем ослабьте специальное приспособление для сжатия пружины.

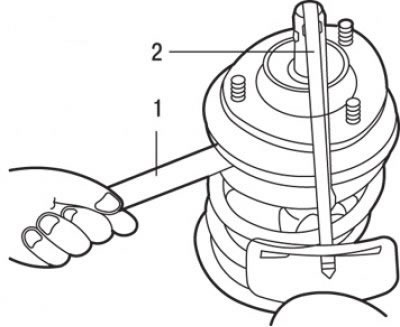

Рис. 15.29. Использование специального инструмента МВ990278 или МВ990775 (1) и динамометрического ключа (2) для затягивания самоконтрящейся гайки
4. При помощи специального инструмента МВ990278 или МВ990775 и динамометрического ключа затяните самоконтрящуюся гайку требуемым моментом затяжки (рис. 15.29).
Внимание! Не применяйте ударный гайковерт.
5. Нанесите универсальную консистентную смазку на подшипник демпфирующей опоры передней стойки.
Внимание! При нанесении консистентной смазки будьте внимательны, не допускайте попадания смазки на резиновые элементы демпфирующей опоры.
