Снятие
1. Установите автомобиль в "Сервисное положение" (только автомобили с пневмоподвеской задних колес).
2. Отсоедините отрицательный провод от батареи.
3. Снимите ступицу 6 (см.рис. 7.13).

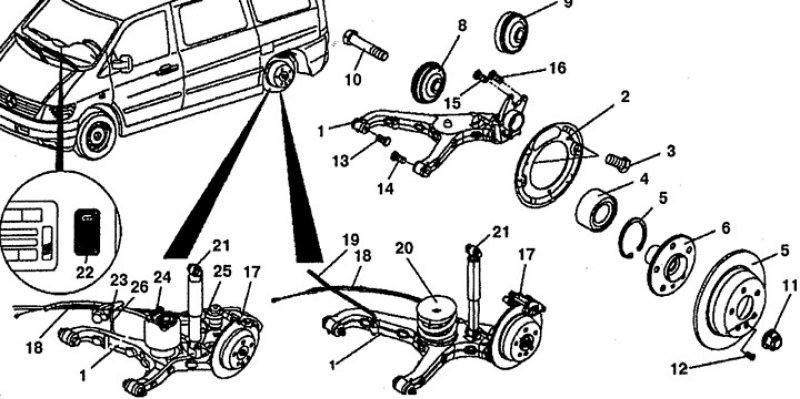

Рис. 7.13. Нижний рычаг подвески: 1. Нижний рычаг, 2. Защитный щиток, 3, 10, 12, 14, 15, 16. Болты, 4. Подшипник, 5. Блокировочное кольцо, 6. Ступица, 7. Тормозной диск, 8. Нагнетающий элемент с ротором для ABS, 9. Нагнетающее устройство без ротора, 11. Гайка, 13. Эксцентриковый болт, 17. Тормозной суппорт, 18. Трос привода стояночной тормозной системы, 19. Соединительная тяга клапана распределения нагрузки, 20. Пружина, 21. Амортизатор, 22. Сервисная кнопка, 23. Датчик высоты подъема, 24. Воздушная камера, 25. Нагнетающая трубка, 26. Контрольная тяга.
4. Открутите болты 15 и 16 крепления тормозного суппорта 17 к нижнему рычагу 1.
5. Снимите тормозные колодки стояночной тормозной системы.
6. Открутите болты 3 крепления защитного щитка 2 к нижнему рычагу 1 и снимите его.
7. Отсоедините датчик системы ABS от нижнего рычага 1.
8. Отсоедините электропроводку от троса привода стояночной тормозной системы.
9. Отсоедините соединительные тяги клапана распределения тормозного усилия 19 от нижнего рычага 1.
10. Открутите контрольный рычаг 26 от нижнего рычага 1.
11. Отсоедините нагнетающие трубопроводы 25 от амортизатора 21.
12. Установите нижний рычаг 1 в вертикальное положение.
13. Открутите болт крепления амортизатора 21 к нижнему рычагу.
14. Снимите воздушные камеры 24 с опор на нижнем рычаге.
15. Открутите болты 13 и 14 крепления нижнего рычага к кузову.
Установка
16. Установка производится в порядке, обратном снятию. Отрегулируйте регулятор клапана тормозного усилия в зависимости от нагрузки на заднюю ось (см.табл.7.1).

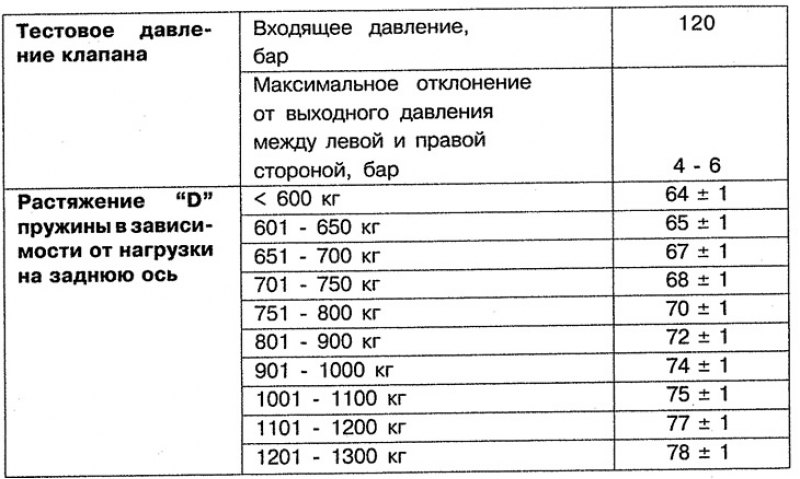

Таблица 7.1. Регулировочные данные для регулятора клапана тормозных усилий в зависимости от нагрузки на заднюю ось.
