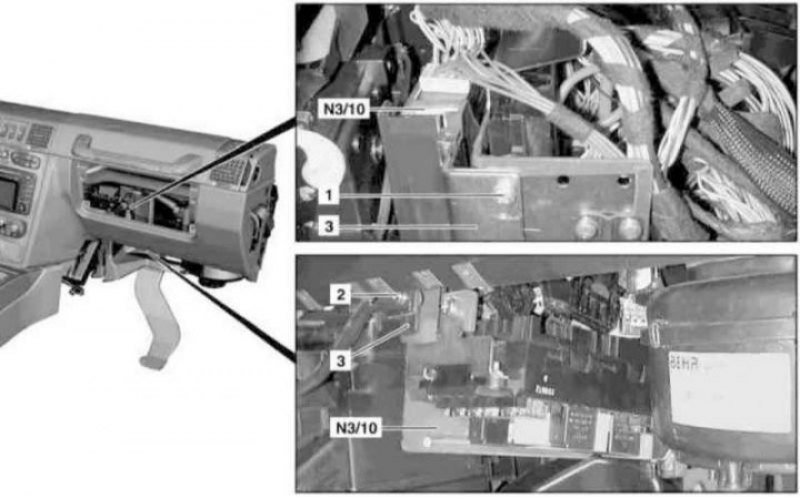

Детали установки модуля управления впрыском топлива (1 из 2): 1, 2 - Болт; 3 - Опорный кронштейн модуля; N3/10 - (ECM ME-SFI)

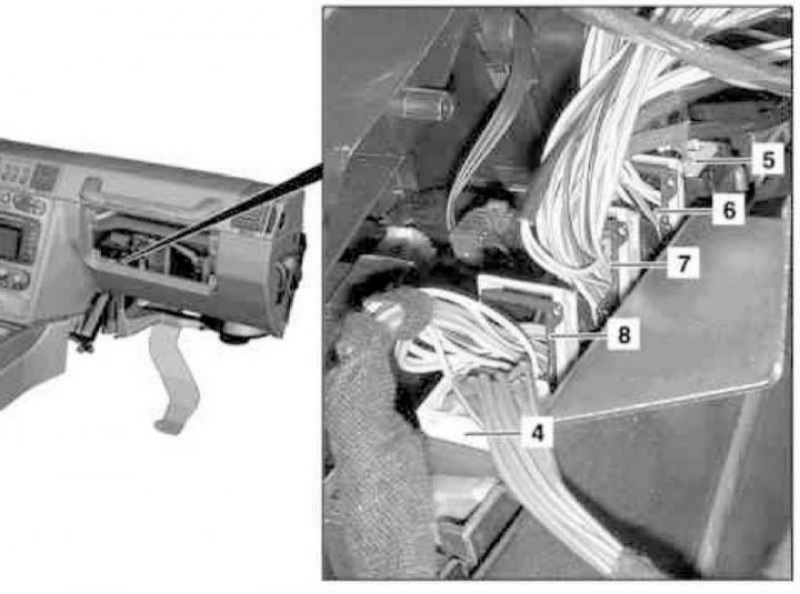

Детали установки модуля управления впрыском топлива (2 из 2): 4, 5, 6, 7 - Разъемы
1. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
2. Отсоедините отрицательный провод от батареи.
3. Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.

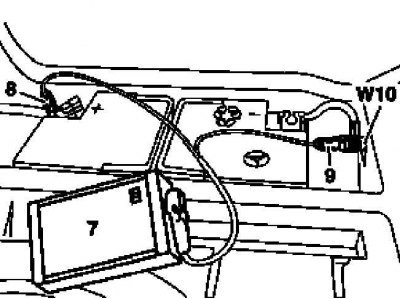

7 - Вспомогательный аккумулятор; 8 - Клемма положительного провода модуля; 9 - Клемма отрицательного провода модуля; W10 - Заземление батареи
4. Снимите переднюю панель коврового покрытия в пассажирском ножном колодце.
5. Снимите сборку модуля активации и восприятия сигнала (SAM) с передним монтажным блоком предохранителей/реле (см. Главу Бортовое электрооборудование), - не отсоединяйте электропроводку.
6. Выверните болты (1 и 2) и снимите опорный кронштейн (3) ECM.
7. Рассоедините разъемы электропроводки (4, 5, 6, 7 и 8), - не забывайте отпускать фиксаторы, где они предусмотрены.
8. Снимите ECM ME-SFI (N3/10).
9. Установка производится в обратном порядке, - проследите за правильностью прокладывания и подсоединения электропроводки.
10. В заключение (при соответствующей комплектации) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID) и произведите очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
