Детали установки датчика запаса топлива (все модели): 1 - Топливный бак; 2 - Датчик запаса топлива; 3 - Уплотнительное кольцо; 4 - Всасывающий топливопровод; 5 - Вентиляционный шланг; 6 - Разъемы электропроводки
1. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
2. Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.

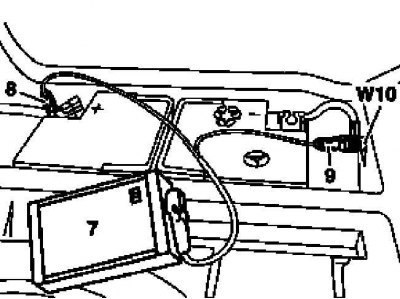

7 - Вспомогательный аккумулятор; 8 - Клемма положительного провода модуля; 9 - Клемма отрицательного провода модуля; W10 - Заземление батареи
3. Если топливный бак (1) заполнен, откачайте из него порядка 8 литров горючего (см. Раздел Опорожнение топливного бака).
4. Снимите панель коврового покрытие в багажном отделении автомобиля.
5. Отверните крышку датчика запаса топлива (2).
6. Отсоедините от датчика (2) всасывающий топливопровод (4) и вентиляционный шланг (5), - закупорьте открытые концы штуцеров.
7. Отсоедините электропроводку (6) и извлеките сборку датчика (2) из топливного бака.
8. Установка производится в обратном порядке.
9. В заключение деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID) и произведите очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
