Смазывание, проверка подвижности и состояния шарнирных соединений рычажного привода дроссельной заслонки
Внимание! Старайтесь не допускать попадания смазки на пластмассовые шарниры привода!

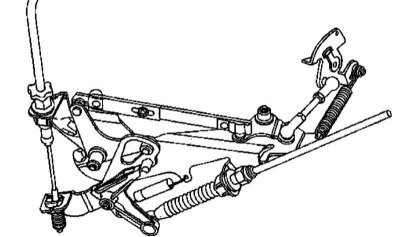

Конструкция рычажного привода дроссельной заслонки |

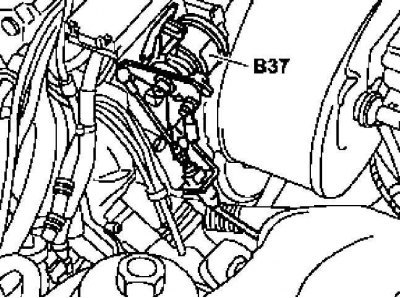

Местоположение датчика положения педали газа (В37) |
1. Конструкция рычажного привода дроссельной заслонки показана на иллюстрациях выше, в случае необходимости демонтируйте воздухоочиститель (см. Раздел Снятие и установка компонентов впускного воздушного тракта).
2. Произведите смазывание шарнирных соединений приводного механизма, шаровые сборки следует разделить, набить смазкой, затем сочленить вновь, - не забудьте про сферическую опору на датчике положения педали газа (В37).
3. Тщательно смажьте все опорные поверхности тяг и рычагов, а также открытые участки шарниров и тросов.
4. Медленно выжмите до упора, затем отпустите педаль газа, - при выявлении признаков люфта или заклинивания замените трос привода дроссельной заслонки (см. ниже).
Проверка и регулировка привода дроссельной заслонки
1 - Приводной трос; 2 - Рычаг позиционного датчика; 3 - Регулировочный винт; 4 - Датчик-выключатель активации режима kickdown; 5 - Педаль газа; А - Заслонка полностью закрыта; а - Упор заслонки; В - Заслонка полностью закрыта; b - Упор заслонки
1. Проверьте свободу хода и общее состояние рычага (2) позиционного датчика (TPS)и приводного троса (1).
2. Запустите двигатель на холостые обороты, - рычаг (2) TPS должен прижаться к упору (а) закрытого положения заслонки (педаль газа (5) отпущена). В случае необходимости подправьте положение рычага путем вращения регулировочного винта (3), полностью выбрав имеющий место люфт.
3. Подключите считыватель STAR DIAGNOSIS и произведите очистку памяти модуля системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
4. Выжмите педаль газа (5) до упора в датчик-выключатель активации режима kickdown (4) (не активируйте режим), и при помощи регулировочного винта (3) добейтесь, чтобы рычаг TPS прижался к упору (b).
5. Вновь произведите очистку памяти модуля системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
6. Визуально удостоверьтесь в полноте хода дроссельной заслонки, смажьте открытые участки приводного троса антикоррозионной смазкой (001 989 37 51 10).
Снятие и установка троса привода дроссельной заслонки

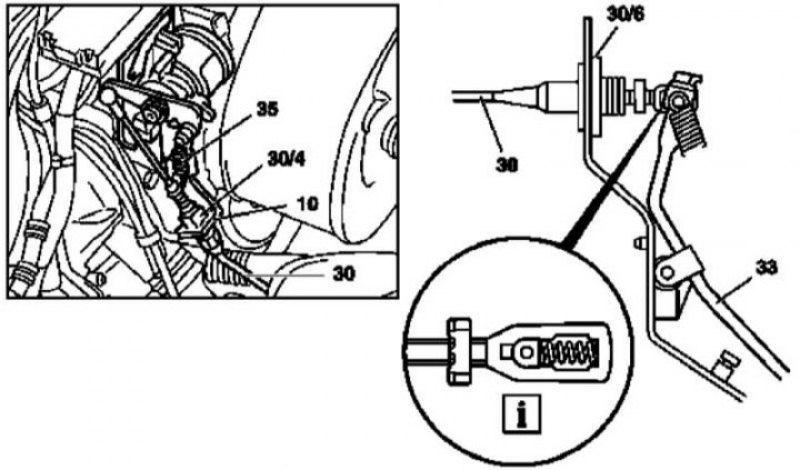

Детали установки троса привода дроссельной заслонки (все модели)
10 - Фиксированный рычаг; 30 - Приводной трос; 30/4 - Пластмассовые фиксаторы; 30/6 - Резиновая проходная втулка; 33 - Рычаг педальной сборки; 35 - Возвратная пружина
1. Отсоедините приводной трос (30) от головки сферической опоры.
2. Сожмите вместе пластмассовые фиксаторы (30/4) и потяните наружу фиксированный рычаг (10) в сборе с приводным тросом (30).
3. Снимите крышку слева под панелью приборов.
4. Протолкните трос из салона в двигательный отсек, - постарайтесь не допустить выпадения резиновой проходной втулки (30/6).
5. Извлеките тросовую сборку (30) из двигательного отсека.
6. Установка производится в обратном порядке.
7. В заключение отрегулируйте привод (см. выше) и смажьте открытые участки тросовой сборки антикоррозионной смазкой (001 989 37 51 10).
Снятие и установка датчика положения педали газа

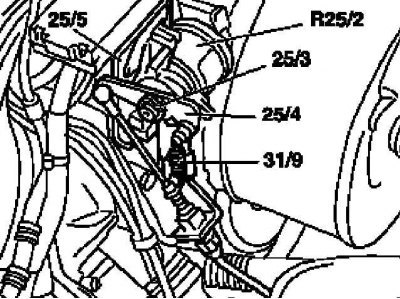

Детали установки датчика хода педали газа (все модели): 25/3 - Стопорная шайба; 25/4 - Передающий рычаг со встроенной дистанционной муфтой; 25/5 - Фиксированный рычаг; 31/9 - Возвратная пружина; R25/2 - Датчик установленного значения
1. Отсоедините возвратную пружину (31/9).
(Источник доступен на веб-сайте: «www.AutoInstruction.ru»)
2. Расчеканьте стопорную шайбу (25/3).
3. Оттяните передающий рычаг со встроенной дистанционной муфтой (25/4), - не отсоединяйте трос привода дроссельной заслонки
4. Рассоедините электрический разъем.
5. Отболтите датчик положения педали газа (R25/2) от фиксированного рычага (25/5).
6. Установка производится в обратном порядке, - проследите за правильностью посадки стопорной шайбы. Проверьте исправность функционирования привода, в случае необходимости произведите соответствующую регулировку (см. выше).
Снятие и установка педали газа и ее рычага
Педаль

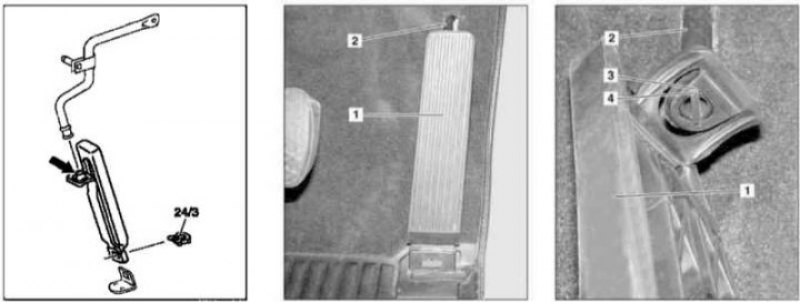

Детали установки педали газа (все модели): 1 - Педаль газа; 2 - Шток педали; 3 - Выборка; 4 - Кулачок; 24/3 - Фиксатор
1. Снимите фиксатор (24/3).
2. Отсоедините нижний конец педали газа (1).
3. Разверните педаль (1) влево на штоке (2) так, чтобы выборка (3) попала на кулачок (4) штока (2).
4. Снимите педаль, подав ее назад и отделив от штока.
5. Установка производится в обратном порядке.
Рычаг педали

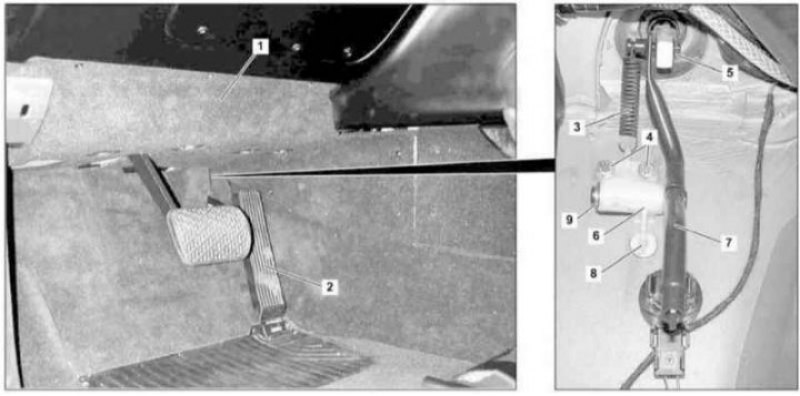

Детали установки рычага педали газа (все модели): 1 - Крышка; 2 - Педаль газа; 3 - Пружина; 4 - Болты; 5, 9 - Стопорные кольца; 6 - Поворотная опора; 7 - Рычаг педали; 8 - Блокирующий штифт
1. Снимите крышку (1) слева под панелью приборов.
2. Снимите педальную сборку (2) (см. выше).
3. Снимите переднюю секцию коврового покрытия в водительском ножном колодце.
4. Снимите пружину (3).
5. Выверните болты (4) крепления поворотной опоры (6) к переборке двигательного отсека.
6. Снимите стопорное кольцо (5).
7. Снимите поворотную опору (6) в сборе с рычагом педали (7).
8. Извлеките блокирующий штифт (8) и отделите опору (6) от рычага (7).
9. Установка производится в обратном порядке, - проследите, чтобы штифт (8) попал в приемное гнездо в переборке двигательного отсека.
