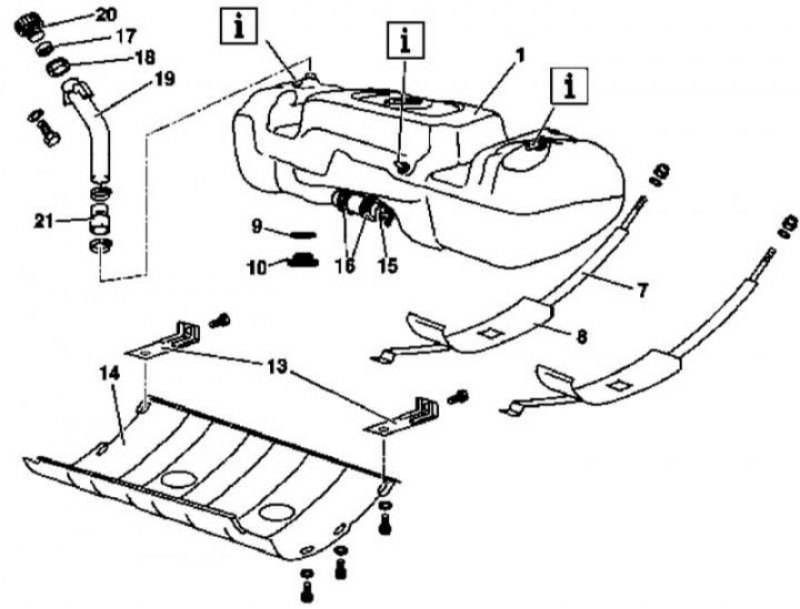

Детали установки топливного бака (все модели) (1 из 4): 1 - Топливный бак; 7 - Монтажные ленты; 8 - Изоляционные прокладки; 9, 17 - Уплотнительные кольца; 10 - Сливная пробка; 13 - Кронштейны крепления защитного экрана; 14 - Защитный экран; 15 - Топливный насос; 16 - Хомуты крепления топливного насоса; 18 - Защитная муфта; 19 - Заливная горловина; 20 - Крышка; 21 - Соединительный патрубок

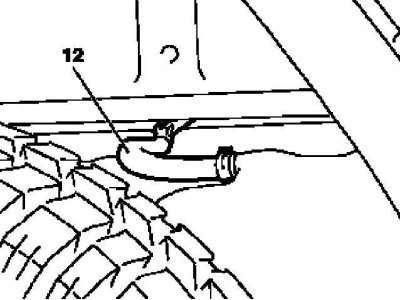

Детали установки топливного бака (все модели) (2 из 4): 12 - Левый вентиляционный шланг

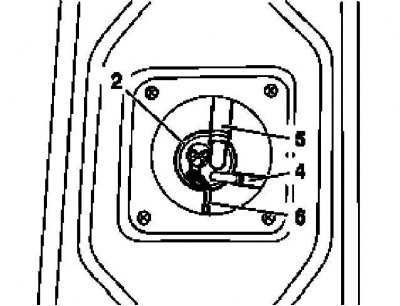

Детали установки топливного бака (все модели) (3 из 4): 2 - Датчик запаса топлива; 4 - Всасывающий топливопровод; 5 - Вентиляционный шланг; 6 - Разъемы электропроводки

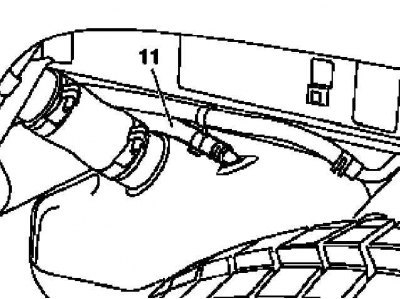

Детали установки топливного бака (все модели) (4 из 4): 11 - Правый вентиляционный шланг
1. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
2. Отсоедините отрицательный провод от батареи.
3. Поддомкратьте автомобиль и установите его на подпорки.
4. Опорожните топливный бак (см. Раздел Опорожнение топливного бака).
5. Снимите крышку (20) заливной горловины (19).
6. Снимите левую и правую задние панели защиты колесных арок.
7. Отпустите крепежные хомуты и отсоедините посадочный патрубок (21) заливной горловины (19) от топливного бака.
8. Отсоедините от топливного бака левый (12) и правый (11) вентиляционные шланги, - закупорьте посадочные штуцеры.
9. Отсоедините от бака линию возврата топлива, - закупорьте посадочный штуцер.
10. Отсоедините коммуникационные линии от датчика запаса топлива (см. Раздел Снятие и установка датчика запаса топлива).
11. Снимите топливный насос (см. Раздел Снятие и установка топливного насоса).
12. Отпустите монтажные ленты (7) и снимите топливный бак (1).
13. Установка производится в обратном порядке.
14. В заключение (при соответствующей комплектации) деактивируйте сервисный режим системы TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID) и произведите очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
