Модели 463.323 (М612)
Магистраль
Детали установки топливной распределительной магистрали (М612): 1 - Опорный кронштейн напорной линии; 19/1 - Напорная линия ТНВД; 21 - Топливная магистраль; 21/3 - Линия отвода масла; 21/4 - Линия возврата топлива; 21/6 - Топливопроводы форсунок; 22 - Линия возврата топлива из охладителя; 23 - Уплотнительные кольца; В4/6 - Датчик давления топливной магистрали; Y74 - Клапан-регулятор давления
1. Снимите панели отделки крышки головки цилиндров.
2. Отсоедините электропроводку от датчика (В4/6) и клапана-регулятора давления (Y74).
3. Снимите топливопроводы форсунок (21/6).
4. Отсоедините от топливной магистрали (21) напорную (19/1) и возвратную (21/4) линии, - для удерживания штуцерной гайки от проворачивания воспользуйтесь вторым ключом.
5. Снимите линию возврата топлива из охладителя (22) и линию отвода масла (21/3), - приготовьте сменные уплотнительные кольца.
6. Снимите топливную магистраль (21), в случае необходимости снимите форсунки (см. ниже).
7. Установка производится в обратном порядке, - не забывайте заменять уплотнительные элементы.
8. В заключение запустите двигатель и проверьте компоненты топливного тракта на наличие признаков развития утечек, очистите память модуля бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
Форсунки
Детали установки форсунок (М612)
1. Снимите панели отделки крышки головки цилиндров (7 и 8).
[Исходник статьи на этом веб-сайте Autoinstruction.ru]
2. Отсоедините от форсунок (Y76) электропроводку.
3. Снимите топливопроводы (1).
4. Отпустите фиксаторы (2) и снимите линию отвода масла (3), - воспользуйтесь накидным ключом с разрезной головкой.
5. Отпустите фиксаторы (2) и отсоедините маслоотводящую линию (3), - фиксаторы (2) подлежат замене в обязательном порядке.
6. Снимите фиксаторы (4) и извлеките форсунки (Y76).
7. Установка производится в обратном порядке, - не забывайте заменять уплотнительные элементы.
8. В заключение запустите двигатель и проверьте компоненты топливного тракта на наличие признаков развития утечек, очистите память модуля бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
Модели 463.333 (М628)
Магистраль

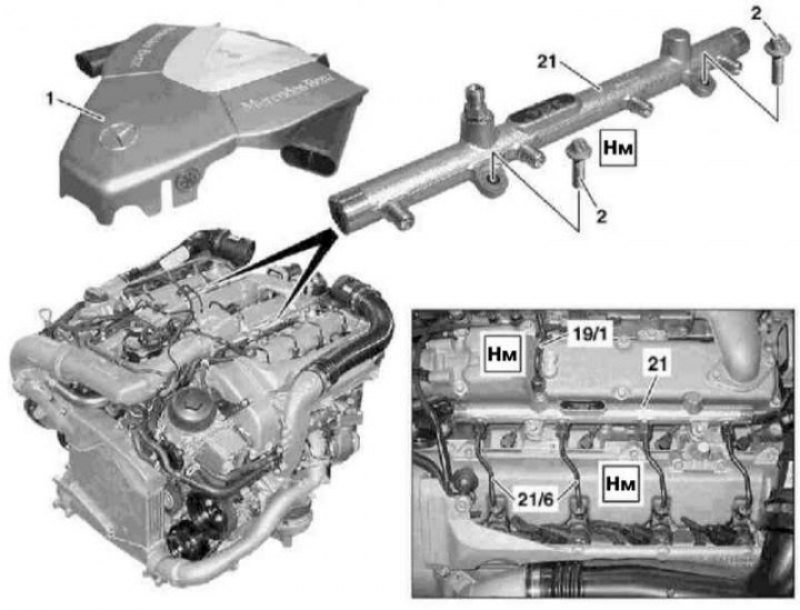

Детали установки топливной распределительной магистрали (М628): 1 - Воздухоочиститель; 2 - Болты; 19/1 - Напорная линия/клапанный блок/топливная магистраль; 21 - Топливная магистраль; 21/6 - Топливопроводы форсунок
1. Снимите воздухоочиститель (см. Раздел Обслуживание компонентов впускного воздушного тракта).
2. Снимите топливопроводы форсунок (21/6) и напорную топливную линию (19/1).
3. Выверните болты (2) и снимите топливную магистраль (21).
4. Установка производится в обратном порядке, - затягивайте крепежные болты только после установки напорных линий.
5. В заключение запустите двигатель и проверьте компоненты топливного тракта на наличие признаков развития утечек, очистите память модуля бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
Форсунки

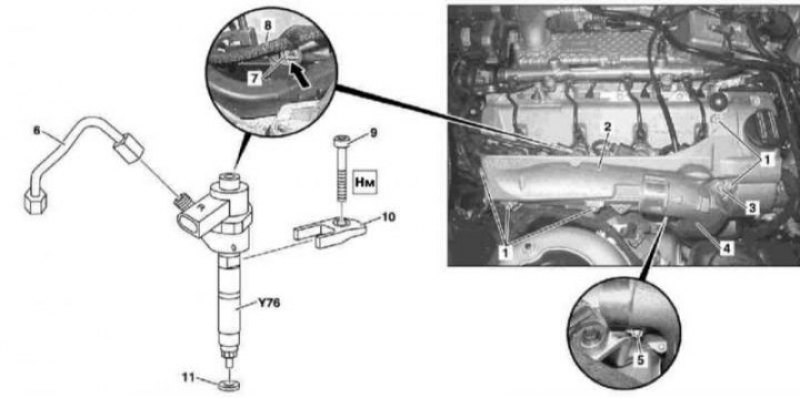

Детали установки форсунок (М628): 1 - Винт; 2 - Крышка; 3 - Винт; 4 - Впускной воздуховод тракта наддува; 5 - Винт; 6 - Топливопровод форсунки; 7 - Фиксатор; 8 - Линия отвода масла; 9 - Винт; 10 - Фиксатор; 11 - Уплотнительное кольцо; Y76 - Форсунка
1. Снимите воздухоочиститель (см. Раздел Обслуживание компонентов впускного воздушного тракта).
2. Снимите воздухозаборник в сборе с датчиком MAF (см. Раздел Обслуживание компонентов впускного воздушного тракта).
3. Отболтите и отведите в сторону левый впускной воздуховод (4) (см. Раздел Обслуживание компонентов впускного воздушного тракта).
4. Снимите правую и левую крышки форсунок (2).
5. Отсоедините от форсунок электропроводку и топливопроводы (6).
6. Отпустите фиксаторы (7), затем снимите и отведите в сторону линии отвода масла (8).
Внимание! Фиксаторы подлежит замене в обязательном порядке!
7. Снимите фиксаторы (10) и извлеките форсунки (Y76).
8. Установка производится в обратном порядке, - не забывайте заменять уплотнительные элементы.
9. В заключение запустите двигатель и проверьте компоненты топливного тракта на наличие признаков развития утечек, очистите память модуля бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
