Модели 463.323 (М612)

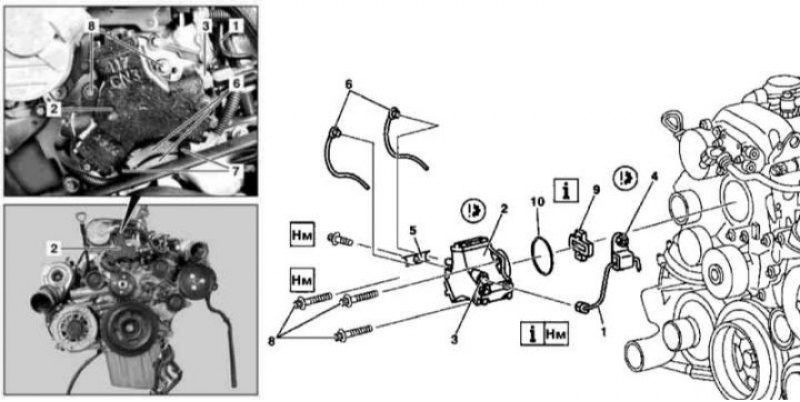

Детали установки ТНВД (М612): 1 - Напорная линия; 2 - ТНВД; 3 - Резьбовой штуцер; 4, 5 - Кронштейны; 6 - Линия возврата топлива; 7 - Хомуты; 8 - Болты; 9 - Приводной элемент; 10 - Уплотнительное кольцо
1. Снимите панели отделки крышки головки цилиндров.
2. Снимите ремень привода вспомогательных агрегатов (см. Главу Двигатель).
3. Отболтите от ТНВД (2) напорную линию (1), - не ослабляйте резьбовой штуцер (3), который следует удерживать от проворачивания вторым ключом. Отсоедините от такелажной проушины силового агрегата кронштейн (4).
4. Снимите с насосной сборки (2) кронштейн (5).
5. Отпустите крепежные хомуты (7) и отведите в сторону линии возврата топлива (6).
6. Отсоедините возвратную линию (6) от ТНВД (2), - приготовьтесь к сбору проливаемого топлива.
Примечание. Уплотнительное кольцо подлежит замене в обязательном порядке.
7. Выверните болты (8) и снимите сборку ТНВД (2).
Внимание! ТНВД разборке не подлежит! В случае необходимости с него может быть снят приводной элемент (9) (приготовьте сменное уплотнительное кольцо (10).
8. Установка производится в обратном порядке. Не забывайте заменять уплотнительные элементы, проследите за соблюдением чистоты сопрягаемых поверхностей и правильностью посадки приводного элемента (9).
Примечание. Изношенный приводной элемент (9) заменяется в комплекте с промежуточной звездочкой привода ТНВД.
9. В заключение произведите очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
Модели 463.333 (М628)

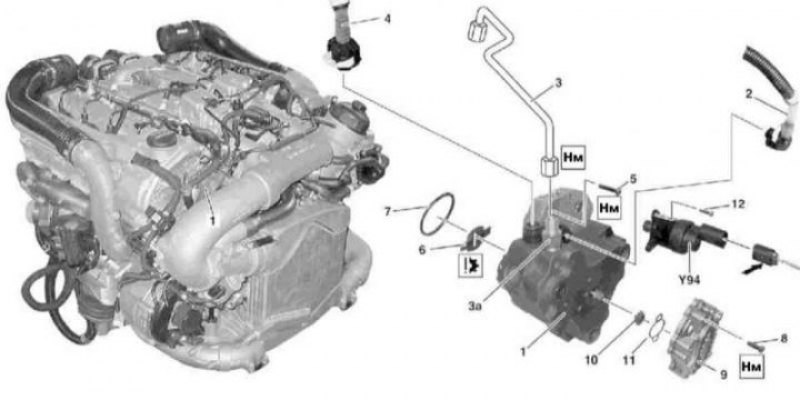

Детали установки ТНВД двигателя М628 (1 из 2): 1 - ТНВД; 2 - Линия подачи топлива; 3 - Напорная линия ТНВД; 3а - Резьбовой штуцер; 4 - Линия возврата топлива; 5 - Болт; 6 - Плавающая муфта опережения угла впрыска; 7 - Уплотнительное кольцо; 8 - Болт; 9 - Предварительный топливный насос; 10 - Приводной элемент; 11 - Уплотнительное кольцо; 12 - Болт; Y94 - Клапан контроля качества смеси

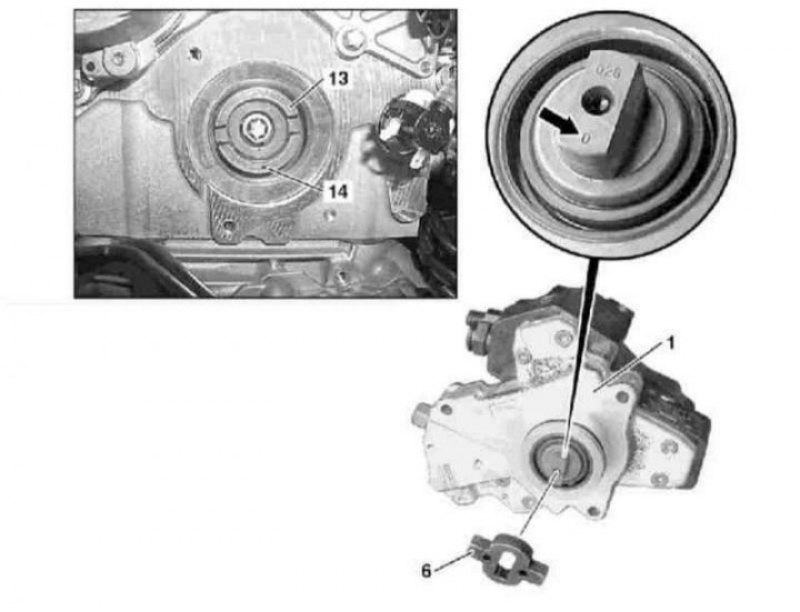

Детали установки ТНВД двигателя М628 (2 из 2): 1 - ТНВД; 6 - Плавающая муфта опережения угла впрыска; 13 - Промежуточная звездочка привода ТНВД с центробежным корректором; 14 - Гнездо
1. Снимите воздухоочиститель и активатор привода дроссельной заслонки с верхними воздуховодами (см. Раздел Обслуживание компонентов впускного воздушного тракта).
2. Отболтите от ТНВД (1) напорную линию (3) и линию возврата топлива (4), - приготовьте сменные уплотнительные элементы (конус и кольцо).
Примечание. Резьбовой штуцер (3а) следует удерживать от проворачивания при помощи второго ключа.
3. Отсоедините коммуникационную линию (стрелка) от клапана контроля количества смеси (Y94).
4. Выверните болты (5) и снимите сборку ТНВД (1).
Внимание! Не вскрывайте сборку ТНВД, - в случае необходимости снимите плавающую муфту (6)!
5. Оцените степень износа муфты (6), в случае необходимости произведите ее замену (в сборе с промежуточной шестерней ТНВД и центробежным корректором (13)).
6. Установка производится в обратном порядке, - проследите, чтобы при установке ТНВД гнездо (14) промежуточной звездочки было развернуто в том же направлении, что и нулевая метка (стрелка). Не забудьте заменить уплотнительный элемент натяжителя. Не забывайте заменять все уплотнительные элементы, проследите за соблюдением чистоты сопрягаемых поверхностей.
7. В заключение произведите очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
