Модели 463.323 (М612)
Детали установки низкотемпературного охладителя (463.323): 1 - Воздухозаборник; 2, 3 - Линии охладительного тракта; 4 - Переливной шланг; 5 - Вспомогательный вентилятор; 6 - Низкотемпературный охладитель; 7 - Верхняя поперечная балка передка
1. Поддомкратьте автомобиль и установите его на подпорки.
2. Снимите защиту картера.
3. Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание).
4. Снимите решетку радиатора (см. Главу Кузов).
5. Снимите воздухозаборник (1).
6. Снимите верхнюю поперечную балку передка (7) в сборе с защелкой замка капота и тросом привода ее отпускания (см. Главу Кузов).
7. Отсоедините линии охладительного тракта (2 и 3) и переливной шланг (4).
8. Снимите вспомогательную вентиляторную сборку (см. Главу Системы охлаждения, отопления, вентиляции и кондиционирования воздуха).
9. Подав сначала вперед, затем вверх, снимите сборку низкотемпературного охладителя (6).
10. Установка производится в обратном порядке.
11. В заключение произведите очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
Модели 463.333 (М628)

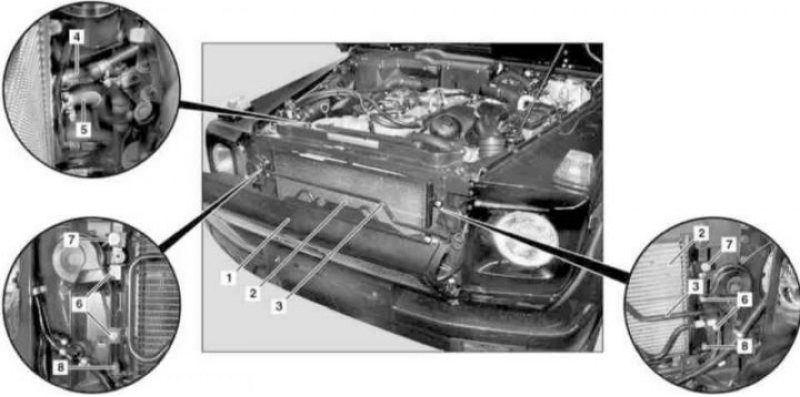

Детали установки низкотемпературного охладителя (463.333): 1 - Решетка радиатора; 2 - Низкотемпературный охладитель; 3, 4, 5 - Линии охладительного тракта; 6, 7 - Гайки; 8 - Резиновые опоры
1. Поддомкратьте автомобиль и установите его на подпорки.
2. Снимите защиту картера.
3. Снимите кожух вентиляторной сборки.
4. Опорожните систему охлаждения (см. Главу Текущий уход и обслуживание).
5. Отсоедините шланги охладительного тракта (4 и 5) и отпустите штуцерный разъем линии (3).
Оригинал опубликован на веб-сайте: autoinstruction
6. Отдайте гайки (7) и снимите сборку низкотемпературного охладителя (2).
7. Установка производится в обратном порядке.
8. В заключение проверьте компоненты системы охлаждения на наличие признаков развития утечек.
