Контактный кабельный барабан рулевой колонки (все модели) [
Mercedes G-Class W463
]
Главная
Мерседес
G-Класс
1999-2018
Электрооборудование
Электрические схемы
0

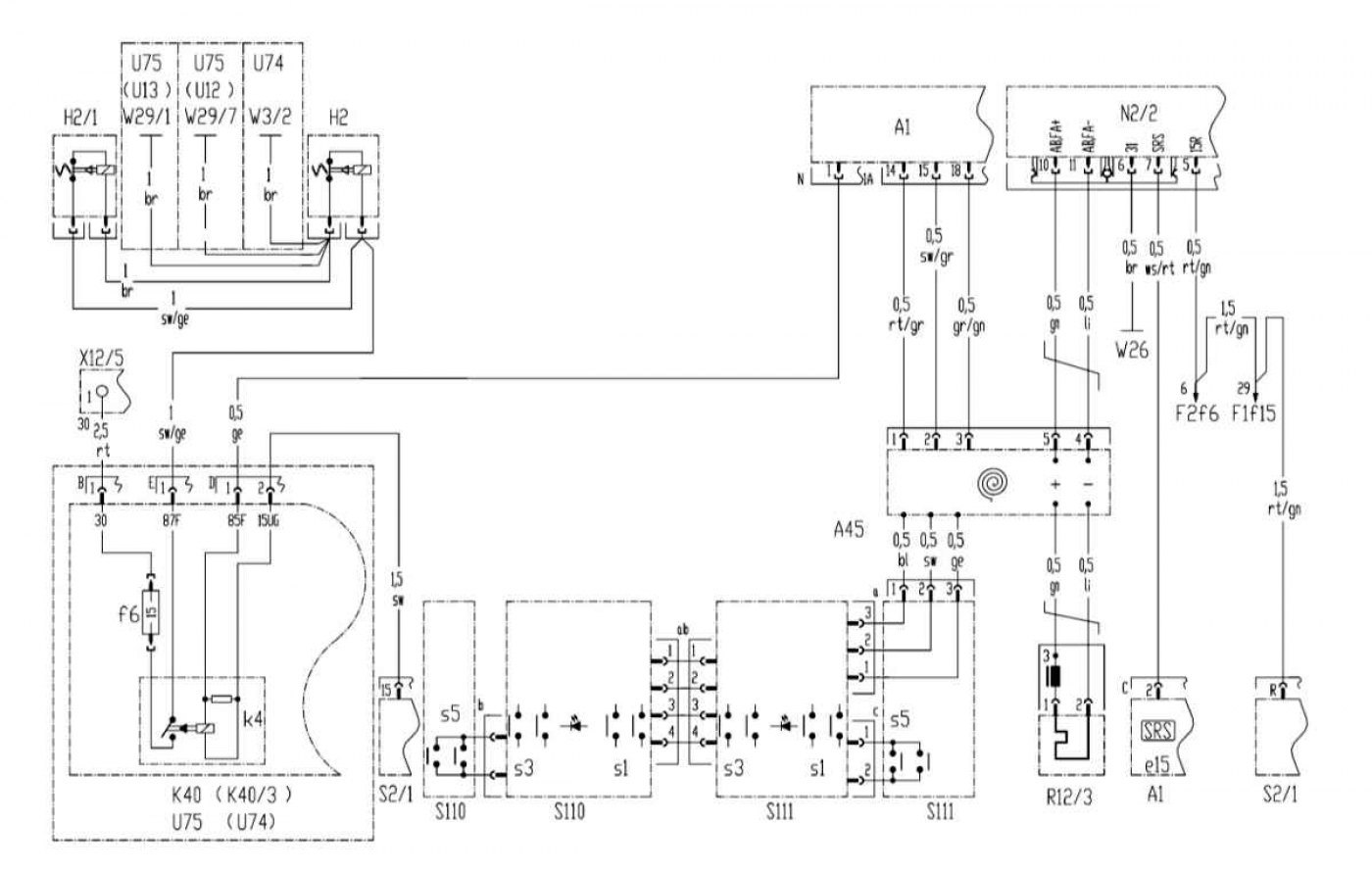

Контактный кабельный барабан рулевой колонки (все модели)
Открыть большую картинку в новой вкладке »
Список обозначений на электрических схемах смотрите на
этой странице →
◀ Предыдущая
Мерседес G-Класс W463: Электрические схемы
Следующая ▶
Системы дополнительной безопасности (бензиновые модели)
Система кондиционирования воздуха (AAC) (бензиновые модели выпуска с 01.09.01)
Фароочистители (бензиновые модели)
Очистители ветрового стекла (бензиновые модели)
13-контактный разъем электропроводки сцепного устройства (бензиновые, код Е43)
Единый замок (бензиновые модели)
Модуль управления левой задней двери (все модели)
Модуль управления правой передней двери (все модели)
Модуль управления водительской двери (все модели)
Сигнальная система (бензиновые модели)
Прикуриватель (все модели)
Розетки электропитания (все модели)
Потолочная консоль (все модели выпуска с 01.09.01)
Задние лампы для чтения (G 500)
Электропривод регулировки передних сидений (ESV) (все модели выпуска с 01.09.01)
Противоугонная система (ATA) (бензиновые модели, код FZ5)
