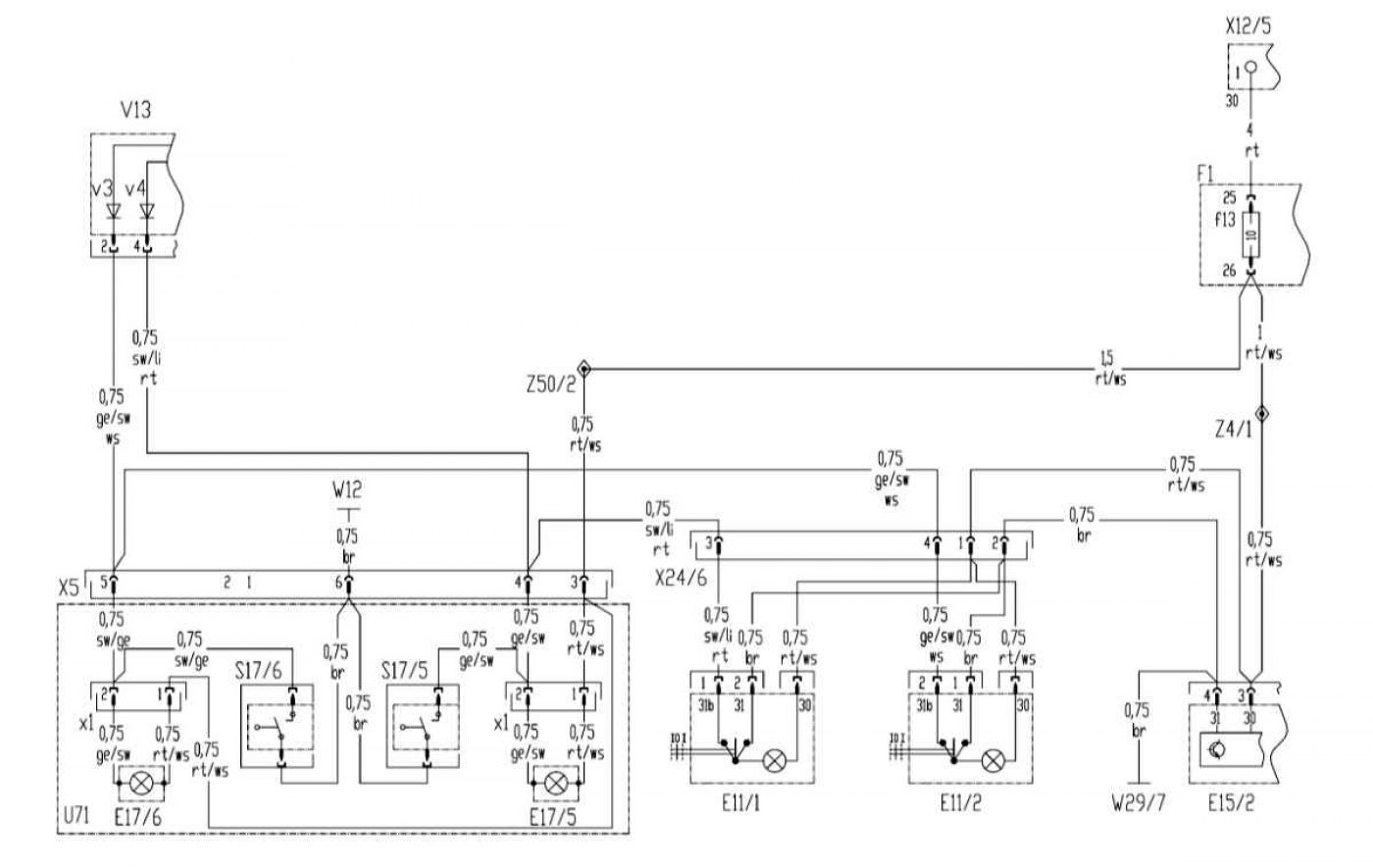

Задние лампы для чтения (G 500)



Задние лампы для чтения (G 500)
Открыть большую картинку в новой вкладке »


Список обозначений на электрических схемах смотрите на этой странице →
