Очистители ветрового стекла (бензиновые модели) (Mercedes G-Class W463)

  • Главная
  • Мерседес
  • G-Класс
  • W463 (1999-2018)
  • Электрооборудование
  • Электрические схемы
  • Очистители ветрового стекла (бензин…
0

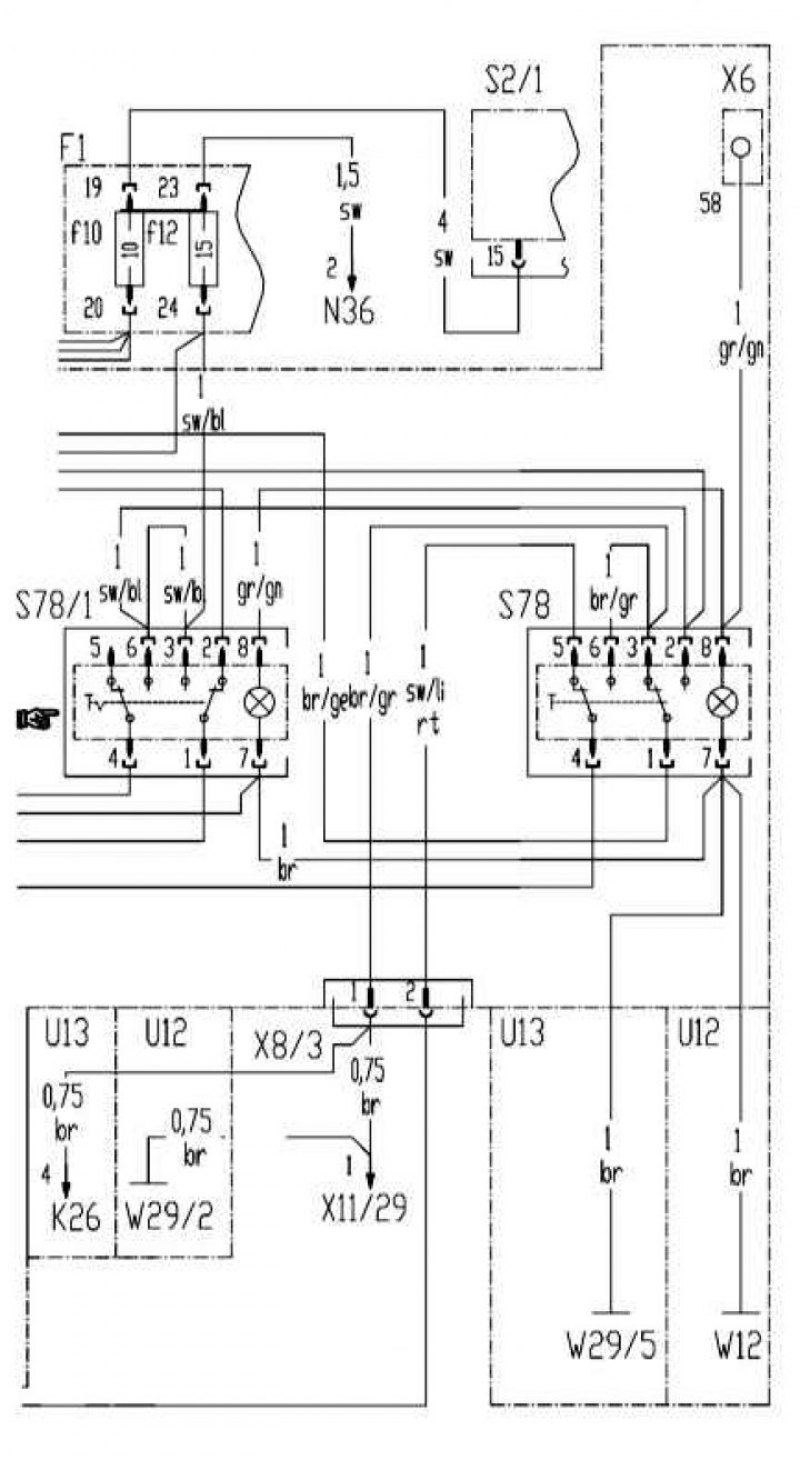

Очистители ветрового стекла (бензиновые модели)



Очистители ветрового стекла (бензиновые модели)
Открыть большую картинку в новой вкладке »


Открыть большую картинку в новой вкладке »


Список обозначений на электрических схемах смотрите на этой странице →
Статья проверена экспертом: Афанасий Михайловский
◀ Предыдущая
Мерседес G-Класс W463: Электрические схемы
Следующая ▶

13-контактный разъем электропроводки сцепного устройства (бензиновые, код Е43)
Единый замок (бензиновые модели)
Модуль управления левой задней двери (все модели)
Модуль управления правой передней двери (все модели)
Модуль управления водительской двери (все модели)
Фароочистители (бензиновые модели)
Система кондиционирования воздуха (AAC) (бензиновые модели выпуска с 01.09.01)
Системы дополнительной безопасности (бензиновые модели)
Контактный кабельный барабан рулевой колонки (все модели)
Прикуриватель (все модели)
