Mercedes G-Class W463
]
Главная
Мерседес
G-Класс
1999-2018
Электрооборудование
Электрические схемы
0

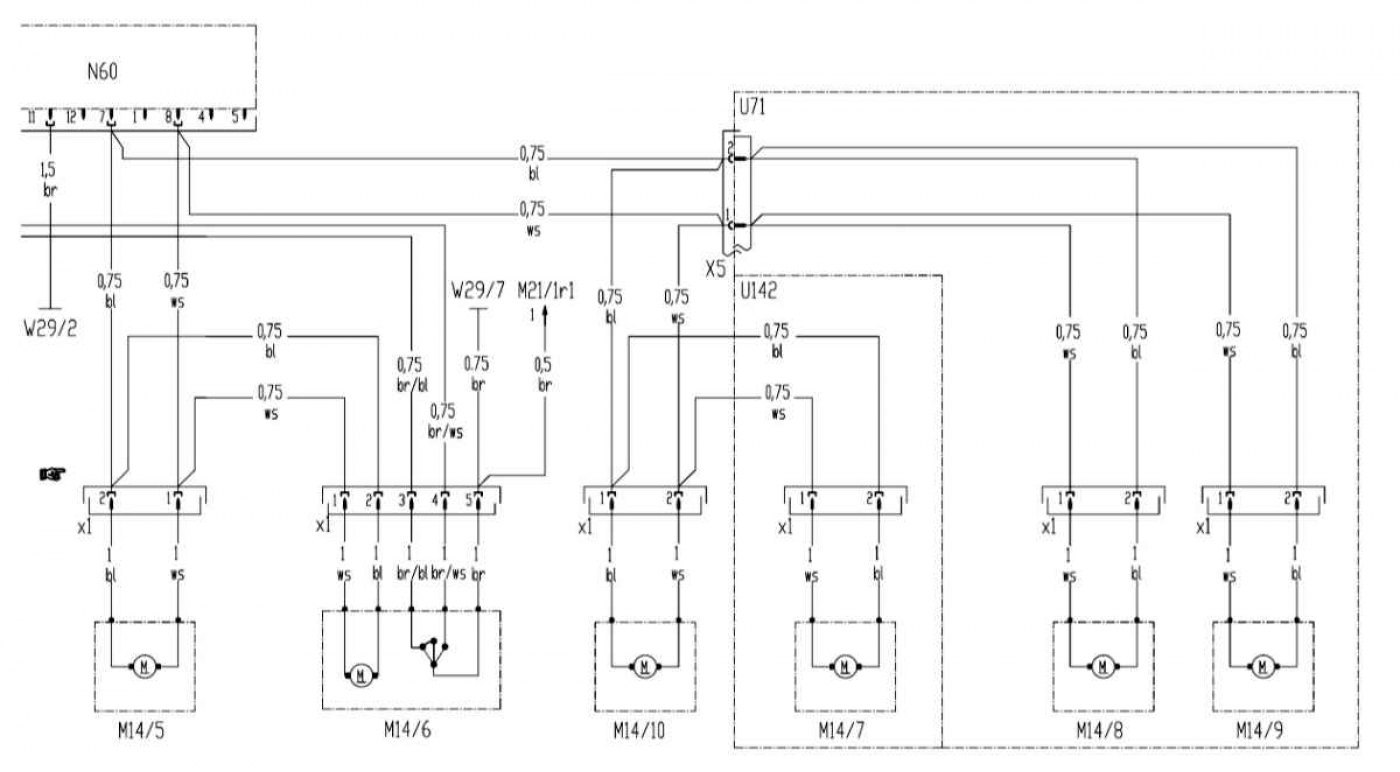

Единый замок (бензиновые модели)
Открыть большую картинку в новой вкладке »
Открыть большую картинку в новой вкладке »
Список обозначений на электрических схемах смотрите на
этой странице →
◀ Предыдущая
Мерседес G-Класс W463: Электрические схемы
Следующая ▶
Модуль управления левой задней двери (все модели)
Модуль управления правой передней двери (все модели)
Модуль управления водительской двери (все модели)
Сигнальная система (бензиновые модели)
Комбинация приборов с системой ASSYST (бензиновые модели)
Комбинация приборов без системы ASSYST (все модели выпуска с 01.09.01)
Диагностический разъем DLC (все модели выпуска с 01.09.01)
Электронный выключатель зажигания (EIS) (все модели выпуска с 25.11.02)
Монтажный блок реле К40 (бензиновые модели)
Салонный монтажный блок предохранителей F34 (все модели)
13-контактный разъем электропроводки сцепного устройства (бензиновые, код Е43)
Очистители ветрового стекла (бензиновые модели)
Фароочистители (бензиновые модели)
Система кондиционирования воздуха (AAC) (бензиновые модели выпуска с 01.09.01)
Системы дополнительной безопасности (бензиновые модели)
Контактный кабельный барабан рулевой колонки (все модели)
Прикуриватель (все модели)
Розетки электропитания (все модели)
Потолочная консоль (все модели выпуска с 01.09.01)
Задние лампы для чтения (G 500)
