Бензиновые модели
Соответствующий иллюстративный материал представлен на иллюстрации Схема организации рулевого привода и иллюстрации ниже, к которым относятся все встречающиеся в тексте ссылки.
Детали установки рулевого механизма на бензиновых моделях: 6 - Рулевая сошка; 8 - Рулевой механизм; 15 - Полые болты штуцерных соединений; 16 - Болт крепления рулевого вала; 17 - Болты крепления сборки рулевого механизма
1. При помощи подходящего съемника выпрессуйте поперечную тягу (9) из рулевой сошки (7).
2. На моделях, оборудованных двигателями серии 113 снимите левую блок-фару (см. Главу Бортовое электрооборудование) и рулевой насос (см. Раздел Снятие и установка рулевого насоса).
3. Снимите радиатор (см. Главу Системы охлаждения, отопления, вентиляции и кондиционирования воздуха).
4. Снимите линию (14) охлаждения жидкости ГУР (см. Раздел Снятие и установка линии охлаждения жидкости ГУР).
5. Выверните полые болты (15) штуцерных соединений и отсоедините от сборки рулевого механизма гидравлические линии, - слейте гидравлическую жидкость в заранее приготовленную емкость.
6. Выверните болт (16) и отсоедините нижний карданный шарнир рулевого вала от входного вала рулевого механизма.
7. Выверните крепежные болты (17) и снимите сборку рулевого механизма.
8. Установка производится в обратном порядке. Не забудьте проверить уровни рабочих жидкостей и, в случае необходимости произвести соответствующие корректировки.
9. В заключение произведите очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя) и отрегулируйте углы установки передних колес (см. Часть Геометрия подвески).
Дизельные модели
Модели 463.323 (М612)
Соответствующий иллюстративный материал представлен на иллюстрации Схема организации рулевого привода и иллюстрации ниже, к которым относятся все встречающиеся в тексте ссылки.

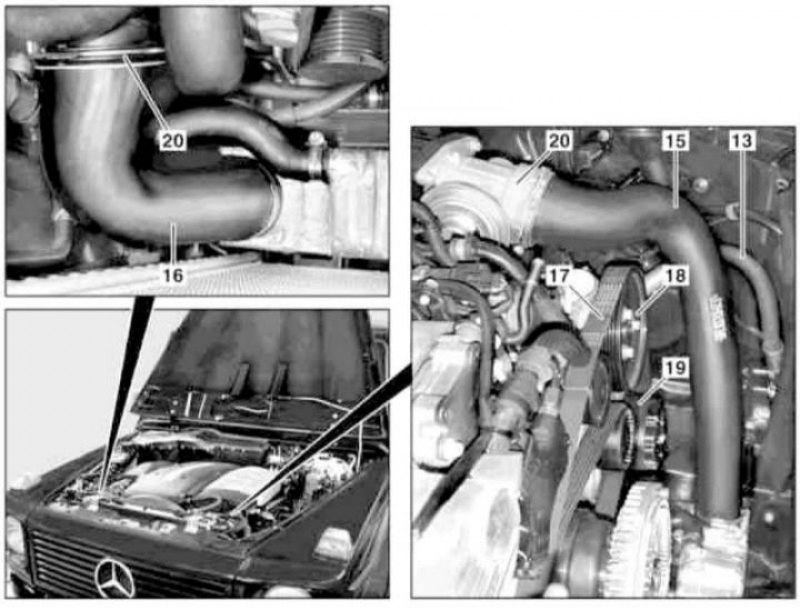

Подготовка к снятию рулевого насоса (модели 463.323): 13 - Напорная линия; 15 - Левый воздуховод; 16 - Правый воздуховод; 17 - Ремень привода вспомогательных агрегатов; 18 - Приводной шкив; 19 - Компрессор К/В; 20 - Крепежный хомут
1. Снимите панели отделки крышки головки цилиндров.
2. Снимите вязкостную муфту привода вентилятора системы охлаждения (см. Главу Системы охлаждения, отопления, вентиляции и кондиционирования воздуха).
3. Снимите радиатор системы охлаждения (см. Главу Системы охлаждения, отопления, вентиляции и кондиционирования воздуха).
4. Снимите левый (15) и правый (16) рукава впускных воздуховодов.
5. Снимите ремень привода вспомогательных агрегатов (см. Главу Двигатель).
6. Снимите шкив (18) привода рулевого насоса (11) (см. Раздел Снятие и установка рулевого насоса).
7. Откачайте жидкость из резервуара ГУР.
8. Снимите компрессор К/В (19) и, не отсоединяя рефрижераторные линии, отведите его в сторону.
9. Снимите левое переднее колесо.
10. Снимите левую блок-фару (см. Главу Бортовое электрооборудование).
11. При помощи подходящего съемника выпрессуйте поперечную тягу (9) из рулевой сошки (7).
12. Выполнив процедуры, описанные в параграфах с 5 по 7 для бензиновых двигателей, снимите сборку рулевого механизма (8).
13. Установка производится в обратном порядке. В заключение не забудьте произвести регулировку углов установки передних колес (см. Часть Геометрия подвески).
Модели 463.333 (М628)
Соответствующий иллюстративный материал представлен на иллюстрациях Детали установки рулевого насоса (модели с двигателями М628) (1 из 2), Детали установки рулевого насоса (модели с двигателями М628) (2 из 2) и иллюстрации ниже, к которым относятся все встречающиеся в тексте ссылки.

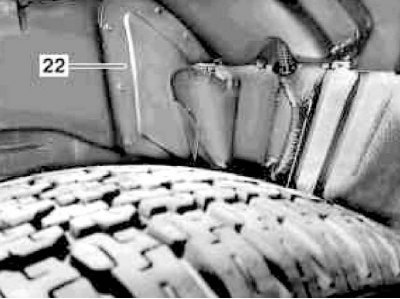

Местоположение крышки (22) в колесной арке
1. Поддомкратьте автомобиль и установите его на подпорки.
2. Снимите левое переднее колесо.
3. Снимите локер защиты колесной арки.
4. Снимите левую блок-фару (см. Главу Бортовое электрооборудование).
5. Снимите воздухоочиститель (1).
6. Снимите левый воздухозаборник (2).
7. Выверните четыре винта, извлеките измерительный щуп и отверните крышку маслоналивной горловины, затем снимите отделочную панель (4).
[Материал опубликован ранее на autoinstruction]
8. Снимите радиатор (см. Главу Системы охлаждения, отопления, вентиляции и кондиционирования воздуха).
9. Снимите кожух масляного фильтра (20).
10. Откачайте жидкость из резервуара ГУР (7).
11. Снимите резервуар (7) (см. параграфы 13 и 14 в Разделе Снятие и установка рулевого насоса).
12. Скиньте ремень привода вспомогательных агрегатов (14) с приводного шкива (10) насосной сборки (11) (см. параграф 15 в Разделе Снятие и установка рулевого насоса).
13. Ослабьте крепление воздуховода (21) на головке цилиндров.
14. Снимите крышку (22) в колесной арке.
15. Снимите термозащитный экран турбокомпрессора.
16. Снимите левый нижний воздуховод (17).
17. При помощи подходящего съемника выпрессуйте поперечную тягу из рулевой сошки.
18. Выполнив процедуры, описанные в параграфах с 5 по 7 для бензиновых двигателей, снимите сборку рулевого механизма (8).
19. Установка производится в обратном порядке. Не забудьте проверить уровни рабочих жидкостей и, в случае необходимости произвести соответствующие корректировки.
20. В заключение произведите очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя) и отрегулируйте углы установки передних колес (см. Часть Геометрия подвески).
