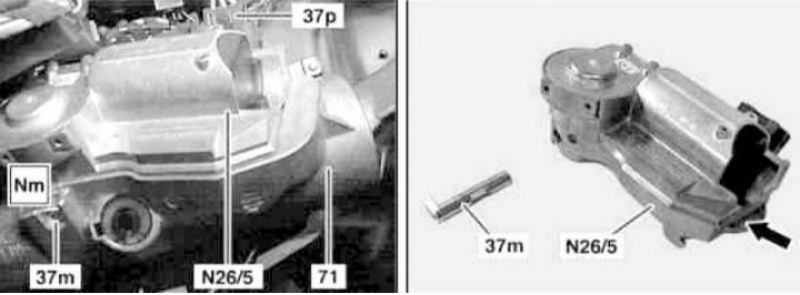

Детали установки механизма электронного блокиратора рулевой колонки (ELV): 37m - Крепежный болт; 37р - Разъем; 71 - Рукав колонки; N26/5 - Модуль управления электронного блокиратора
1. На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
2. Снимите нижнюю секцию отделки панели приборов с водительской стороны автомобиля (см. Главу Кузов).
3. При соответствующей комплектации снимите коленный упор (см. Главу Кузов).
4. Разверните в сторону выборки и извлеките крепежный болт (37m).
5. Высвободите модуль управления электронного блокиратора (N26/5) из рукава рулевой колонки (71)
6. Включите вспомогательный аккумулятор и подсоедините его к штатной батарее, затем отсоедините от последней отрицательный провод.
7 - Вспомогательный аккумулятор; 8 - Клемма положительного провода модуля; 9 - Клемма отрицательного провода модуля; W10 - Заземление батареи
7. Рассоедините разъем (37р).
8. Установка производится в обратном порядке.
9. При соответствующей комплектации деактивируйте сервисный режим системы TELE AID.
[Источник статьи доступен на портале: www.AutoInstruction.ru]
10. В заключение произведите очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
