Предупреждение! Соблюдайте все необходимые меры предосторожности, связанные с обслуживанием систем К/В (см. Раздел Общая информация и меры безопасности)! Снятие и установка кожуха испарителя должны производиться силами двух человек!
Кожух испарителя
Детали установки кожуха испарителя системы К/В (1 из 3): 5 - Панель приборов; 10 - Кожух испарителя

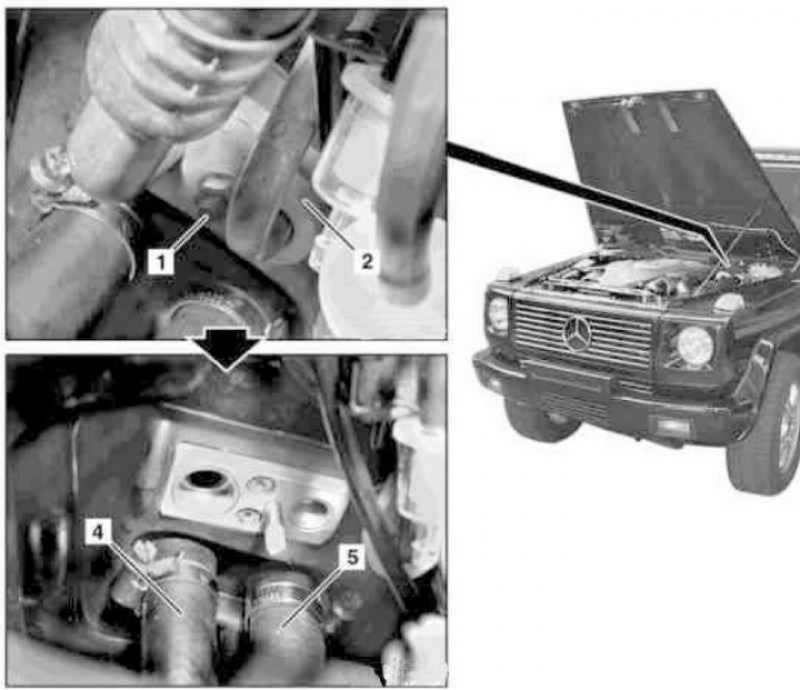

Детали установки кожуха испарителя системы К/В (2 из 3): 1 - Гайка; 2 - Крепежная пластина; 3 - Шлаг подачи горячей воды; 4 - Шланг возврата горячей воды
Детали установки кожуха испарителя системы К/В (3 из 3): 6, 7, 8 - Разъемы; 9 - Дренажный шланг; 10 - Кожух испарителя; A32m1 - Электромотор привода вентилятора; A32n1 - Контроллер вентилятора; В10/6 - Датчик температуры испарителя
1. Откройте капот.
2. Открыв крышку, сбросьте давление в системе охлаждения, затем слейте охлаждающую жидкость (см. Главу Текущий уход и обслуживание).
3. Снимите сборку ресивера-осушителя (см. Раздел Снятие и установка ресивера-осушителя).
4. Отдайте гайку (1) крепления расширительного клапана.
5. Снимите напорные линии в сборе с крепежной пластиной (2), - сразу же закупорьте открытые концы линий во избежание попадания в рабочий тракт системы влаги, приготовьте сменные уплотнительные кольца.
6. Снимите со своих горловин подающий (4) и возвратный (5) шланги отопителя, - приготовьте подходящие заглушки.
7. Сдвиньте до упора назад оба передних сиденья.
8. Снимите панель приборов (см. Главу Кузов).
9. Снимите педаль газа.
10. Снимите ковровое покрытие пола в водительском ножном колодце.
11. Снимите левый рукав подачи воздуха в заднюю часть салона.
12. Рассоедините разъем (6) электропроводки датчика температуры испарителя (В10/6).
13. Снимите модуль управления зажиганием (см. Главу Системы питания и выпуска отработавших газов).
14. Рассоедините разъемы (7 и 8).
15. Поддев подходящим инструментом, снимите дренажные шланги (9).
16. Снимите опорные кронштейны крепления кожуха испарителя к стойке А, панели пола и переборке.
17. Снимите кожух испарителя (10).
18. Установка производится в обратном порядке. Новые уплотнительные кольца перед установкой следует смазать компрессорным маслом.
Оригинал можно просмотреть на сайте Autoinstruction.ru
19. В заключение произведите очистку памяти процессора системы бортовой самодиагностики и выполните синхронизацию шаговых электромоторов привода исполнительных устройств с применением считывателя STAR DIAGNOSIS (обратитесь за помощью к специалистам СТО Mercedes-Benz).
Испаритель

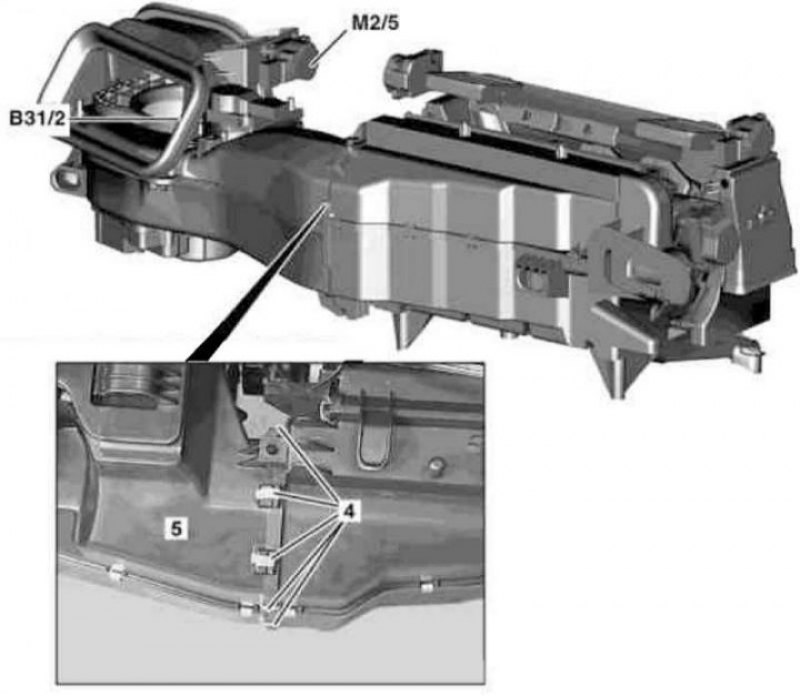

Детали установки испарителя К/В (1 из 3): 4 - Пружинные фиксаторы; 5 - Кожух вентилятора отопителя; В31/2 - Датчик влажности воздуха; М2/5 - Электромотор привода заслонки переключения режимов циркуляции

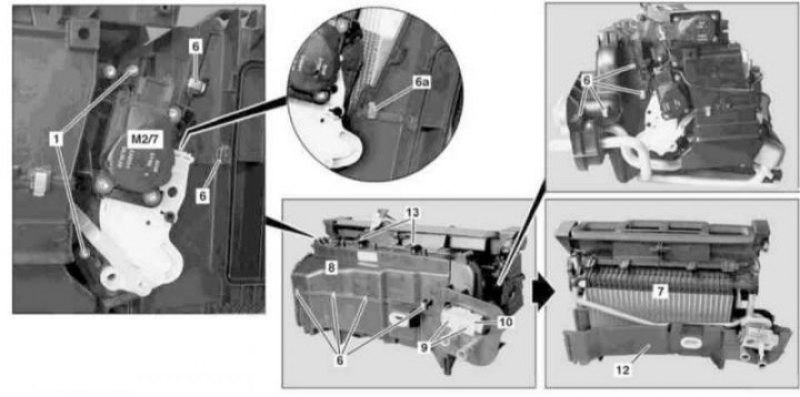

Детали установки испарителя К/В (2 из 3): 1 - Болты; 6, 6а - Пружинные фиксаторы; 7 - Испаритель; 8 - Крышка; 9 - Болты; 10 - Расширительный клапан; 12 - Поддон кожуха воздухораспределителя; 13 - Винты; М2/7 - Электромотор привода правой смесительной заслонки

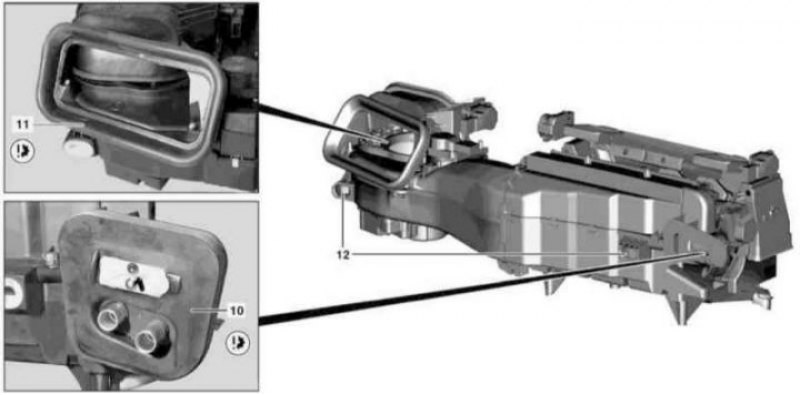

Детали установки испарителя К/В (3 из 3): 14, 15 - Уплотнительные прокладки; 16 - Направляющие
1. Снимите расширительный клапан (10) (см. Раздел Снятие и установка расширительного клапана).
2. Отсоедините электропроводку от датчика влажности воздуха (В31/2) и электромотора привода заслонки переключения режимов циркуляции воздуха (М2/5). Высвободите и отведите в сторону жгуты.
3. Снимите 5 пружинных фиксаторов (4).
4. Снимите с кожуха испарителя кожух вентилятора отопителя (5).
5. Выверните болты (13 и 1) (TORX), снимите 10 фиксаторов (6) и опустите испаритель (7) в сборе с крышкой (8), подав его вперед и вниз.
6. Слегка оттянув в сторону электромотор (М2/7) привода правой смесительной заслонки с исполнительным механизмом, снимите фиксаторы (6а).
7. Снимите крышку (8).
8. Извлеките испаритель (7) из кожуха.
9. Протрите поддон кожуха воздухораспределителя (12).
10. Установка производится в обратном порядке, - для смазывания уплотнительных элементов (14 и 15) расширительного клапана и кожуха испарителя используйте мыльную воду (не применяйте никакие масла и смазки!). Нанесите немного смазки на направляющие (16). Проследите за правильностью посадки уплотнительных элементов и направляющих.
11. В заключение выполните синхронизацию приводных электромоторов с применением считывателя STAR DIAGNOSIS и очистите память системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя).
