Внимание! Все уплотнительные элементы подлежат замене в обязательном порядке!
Бензиновые модели

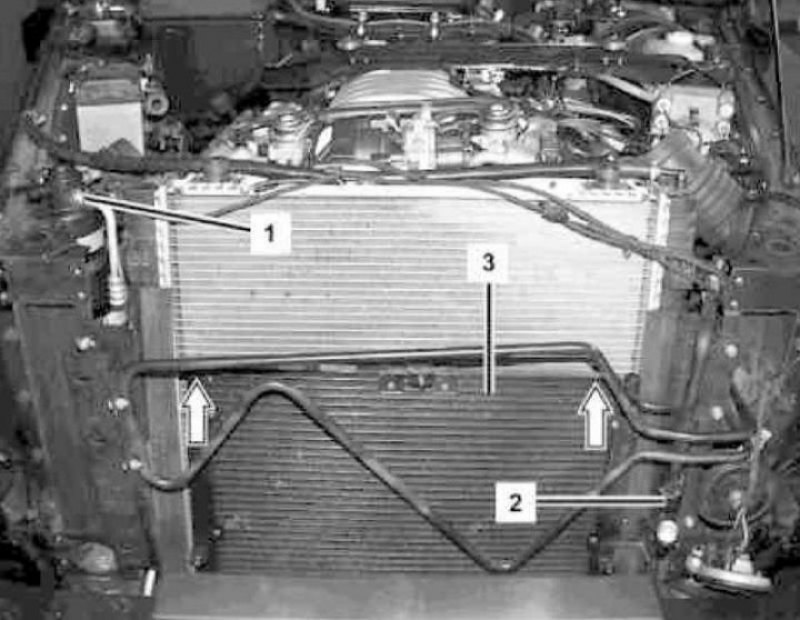

Детали установки конденсатора К/В на бензиновых моделях (с кодом Н02): 1 - Рефрижераторная линия к ресиверу-осушителю; 2 - Рефрижераторная линия к конденсатору; 3 - Конденсатор
1. Снимите вспомогательную вентиляторную сборку (см. Раздел Снятие и установка вспомогательной вентиляторной сборки).
2. В условиях специализированной СТО произведите разрядку системы К/В.
3. Отсоедините рефрижераторные линии от ресивера-осушителя (1) и конденсатора (2), - приготовьте сменные уплотнительные кольца.
4. Потянув в указанном на снимке стрелкой направлении, снимите конденсатор (3), - постарайтесь не повредить пластины теплообменника.
5. Установка производится в обратном порядке.
6. В заключение запустите двигатель на холостые обороты и приблизительно на 4 минуты включите кондиционер на максимальную хладопроизводительность, - температура воздуха, подаваемого в салон через дефлекторы центрального воздуховода панели приборов, не должна опуститься ниже значения +5°С.
7. Удостоверьтесь в отсутствии признаков развития утечек из тракта системы К/В, проверьте исправность функционирования системы.
Дизельные модели

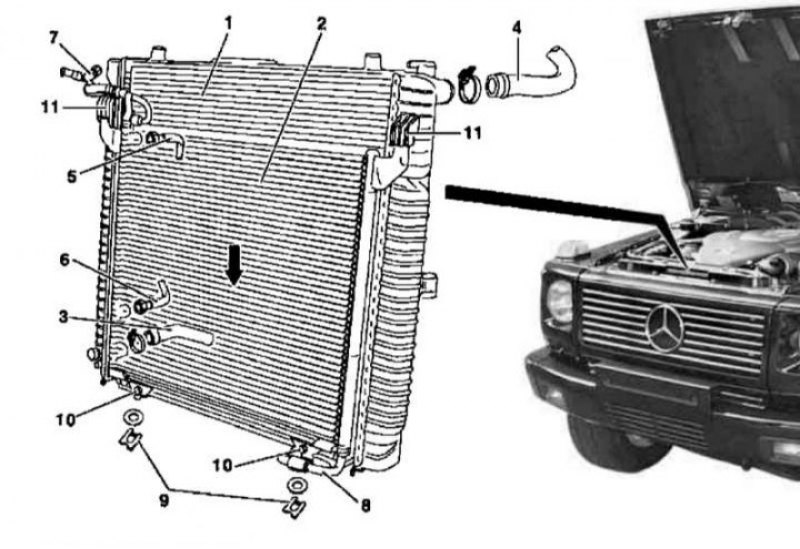

Детали установки конденсатора К/В на дизельных моделях (М628): 1 - Радиатор системы охлаждения; 2 - Конденсатор; 3, 4 - Линии охладительного тракта; 5, 6 - Линии ATF; 7, 8 - Рефрижераторные линии; 9 - Фиксаторы; 10 - Болты; 11 - Элементы крепления конденсатора
1. Конденсатор (2) снимается в сборе с радиатором системы охлаждения (1), - см. Раздел Снятие и установка радиатора системы охлаждения.
2. В случае необходимости выверните болты (10) и, потянув в указанном на снимке стрелкой направлении, высвободите конденсатор (2) из крепежных элементов (11), - постарайтесь не повредить пластины теплообменников.
3. Установка производится в обратном порядке.
4. В заключение проверьте тракты систем охлаждения и кондиционирования воздуха на наличие признаков развития утечек, удостоверьтесь в исправности функционирования К/В.
