Проверка
1. Проверьте уровень масла в двигателе, обратитесь к Разделу Проверка уровней жидкостей, контроль утечек.
2. Прогрейте двигатель до рабочей температуры. Для этого запустите двигатель и дождитесь, пока на приборной доске не появится значение нормальной температуры охлаждающей жидкости. Для этого на дисплее приборной доски включите индикатор температуры охлаждающей жидкости. Затем проедьте на автомобиле примерно 5 км, чтобы тем самым обеспечить достижение двигательным маслом его рабочей температуры.
Примечание. На СТО температуру масла проверяют, вставляя термометр в отверстие указателя уровня масла. Заданное значение составляет + 90°С.
3. Давление масла измеряется на крышке масляного фильтра. Для этого требуется специальная крышка фильтра (специальный инструмент) с присоединением для манометра.
- Требуется запасная крышка масляного фильтра.
Крышку можно изготовить следующим образом:
4. Просверлите отверстие диаметром 8 мм в центре крышки.
5. Просверлите отверстие диаметром 2 мм в винте М6 с внутренним шестигранником.
6. Нарежьте резьбу М6 в присоединительном штуцере шланга М12 х 1.5.
7. Вставьте винт с уплотнительной шайбой 6.5 х 18 изнутри в отверстие крышки масляного фильтра.
8. Установите с наружной стороны крышки алюминиевое уплотнительное кольцо 12 х 17 и присоединительный штуцер шланга. Вверните в присоединительный штуцер винт с внутренним шестигранником.

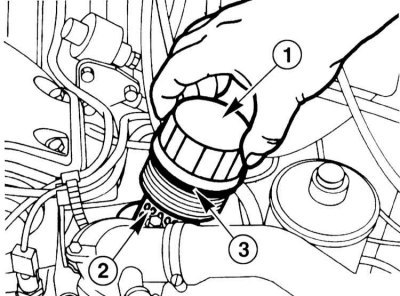

9. 4-цилиндровый бензиновый двигатель: Отверните с помощью торцевой головки 74 мм или HAZET 2169 крышку масляного фильтра.
10. Выньте крышку с фильтрующим элементом (2). (3) - уплотнительное кольцо.

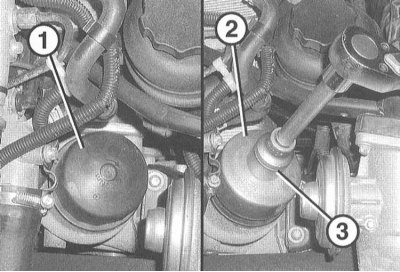

11. Дизельный двигатель: Отверните крышку масляного фильтра (1) с помощью инструмента HAZET 2169 (2) и головки на 27 мм (3). На иллюстрации показан двигатель 611.
12. Вставьте в корпус масляного фильтра новый фильтрующий элемент.
13. Наверните крышку с присоединением для проверки (специальный инструмент) и уплотнительным кольцом.
(Первоисточник расположен на портале Autoinstruction.ru)
14. Присоедините манометр для проверки давления масла к шлангу присоединительного штуцера.
15. Запустите двигатель и дайте ему поработать на холостых оборотах.
16. Давление масла не должно быть менее 0.3 атм. В противном случае необходимо проверить систему смазки (насос, подшипники и т.д.).
17. При увеличении мощности двигателя давление масла должно сразу же возрасти и при 3000 об/мин двигателя должно быть не менее 3 атм.
18. Остановите двигатель.
19. Выверните манометр.
20. После завершения проверки давления масла установите штатную крышку масляного фильтра с новым уплотнительным кольцом.
6-цилиндровыый бензиновый двигатель 112
1. Давление масла проверяется у измерительного отверстия с торцевой стороны двигателя.
2. Снимите вертикально вверх крышку двигателя или воздушный фильтр.
3. Снимите крышку вентилятора с электромотором, обратитесь к Разделу Снятие и установка вентилятора.
4. Выверните резьбовую пробку отверстия для измерения давления масла, расположенного в нижней части корпуса масляного фильтра на кожухе механизма распределения.
5. Вверните резьбовую пробку с новым уплотнительным кольцом и затяните её моментом 20Нм.
6. Установите крышку с электровентилятором.
7. Установите сверху крышку двигателя или воздушный фильтр.
