Ремень привода компрессора

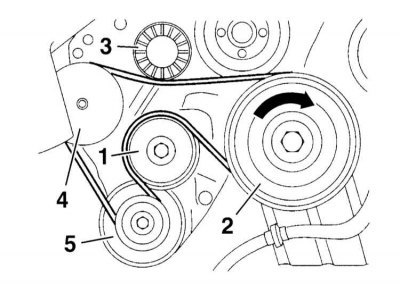

1 — Натяжной ролик; 2 — Коленчатый вал; 3 — Отклоняющий ролик; 4 — Компрессор; 5 — Генератор
Снятие
1. Снимите крышку вентилятора или воздушный фильтр в зависимости от модели двигателя.
2. Ослабьте клиновой ремень. Для этого установите наружный ключ Torx 10 мм и отклоните натяжной рычаг с натяжным роликом против часовой стрелки.
Внимание! Не отклоняйте рычаг за гайку крепления натяжного ролика.
3. Снимите клиновой ремень.
4. Проверьте ремень, обратитесь к Главе Текущее обслуживание.
Установка

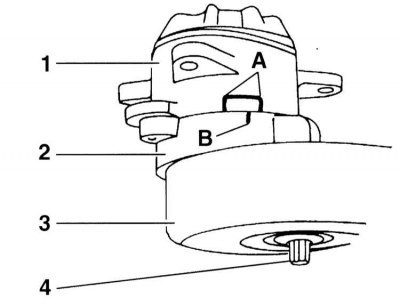

1 — Держатель; 2 — Натяжной рычаг; 3 — Натяжной ролик; 4 — Наружный Torx 10 мм
1. Наденьте клиновой ремень, начиная с натяжного ролика. Далее наденьте ремень в последовательности цифр.
2. Медленно поверните натяжной ролик по часовой стрелке, при этом следите за положением ремня на шкивах.
3. Позиционная отметка (В), видная с нижней стороны двигателя, должна находиться в диапазоне (А). Если метка находится в другом месте - не соответствует заданной длина ремня или неверно установлен натяжитель ремня.
4. Установите крышку вентилятора или воздушный фильтр в зависимости от модели двигателя.
Основной приводной ремень
Снятие
1. Снимите ремень компрессора.
2. Ослабьте и снимите клиновой ремень также как ремень компрессора.
Установка

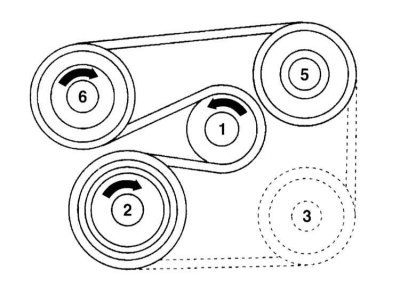

1 — Натяжной ролик; 2 — Коленчатый вал; 3 — Компрессор холодильника кондиционера; 5 — Насос гидроусилителя руля или сдвоенный насос; 6 — Насос охлаждающей жидкости
1. Наденьте клиновой ремень в соответствии с последовательностью цифр на иллюстрации и натяните также как ремень компрессора.
Материал скопирован с онлайн-ресурса: AutoInstruction.ru
2. Наденьте ремень компрессора.
