Радиатор и вентилятор

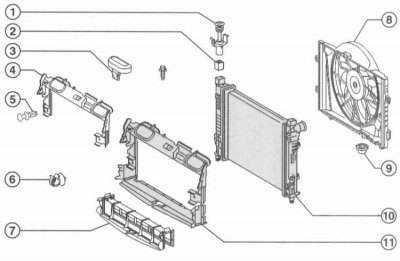

1 - Палец, элемент крепления, спереди в центре; 2 - Резиновая опора верхняя; 3 - Крышка, элемент крепления, спереди в центре; 4 - Воздуховод верхний; 5 - Заклёпка, элемент крепления, спереди в центре; 6 - Держатель провода; 7 - Воздуховод нижний; 8 - Электровентилятор; 9 - Резиновая опора нижняя; 10 - Радиатор; 11 - Направляющая для воздуха, идущего к центральному модулю
Радиатор и расширительный бачок
А - 4-цилиндровый бензиновый двигатель 111; В - 6-цилиндровый бензиновый двигатель 112; С - Дизельные двигатели; 1 - Гайка расширительного бачка; 2 - Крышка; 3 - Расширительный бачок; 4 - Датчик-выключатель указателя уровня охлаждающей жидкости; 5 - Вентиляционный шланг; 6 - Радиатор; 7 - Шланг радиатора верхний; 8 - Шланг радиатора нижний; 9 - Трубопровод охлаждающей жидкости; 10 - Конденсатор
Снятие
1. Снимите электровентилятор, обратитесь к соответствующему разделу.
2. Снимите звуковой сигнал, обратитесь к Разделу Снятие и установка звукового сигнала.
3. Отсоедините гидравлический трубопровод гидроусилителя у держателя замка.
4. Отсоедините держатель замка у бампера.
5. Раскройте 3 зажима сверху у держателя замка.
6. Рассоедините разъём у правого замка капота.
7. Разрежьте и снимите соединитель кабеля у держателя замка. Пометьте положение установки фломастером.
8. Отсоедините привод капота.
9. Снимите держатель замка.
10. Слейте охлаждающую жидкость, обратитесь к соответствующему разделу.
11. Снимите шланги радиатора. Для этого сожмите соответствующую скобу отвёрткой так, чтобы она зафиксировалась.
12. Отожмите скобы слева и справа у радиатора. При этом потяните верхнюю часть конденсатора вперёд и отсоедините его снизу.
[Первоисточник расположен на портале Autoinstruction.ru]
13. Выньте радиатор вверх.
Установка
1. Установите конденсатор на место. При этом следите за тем, чтобы цапфы радиатора внизу сели в резиновые опоры.
2. Установите конденсатор внизу в держатели и зафиксируйте вверху стопорными скобами.
3. Установите шланг с новыми уплотнительными кольцами.
4. Дальнейшая установка выполняется в последовательности, обратной снятию.
