Снятие
1. Откройте капот.
2. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.
Внимание! Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.
3. Снимите рычаги, обратитесь к соответствующему разделу.
Первоисточник расположен на портале [www.Autoinstruction.ru]
4. Снимите сборник воды, обратитесь к Разделу Снятие и установка водосборника.
5. Разожмите скобы и снимите крышку блока предохранителей в двигательном отсеке.
6. Рассоедините разъём электродвигателя стеклоочистителя и отсоедините электрический провод в блоке предохранителей.
7. Рассоедините кабельный соединитель электрического провода у тяг очистителя.
8. Выверните болт (1) у переборки.
9. Выверните 2 болта крепления (2) и выньте стеклоочиститель из двигательного отсека.
10. Снимите держатель сборника воды.

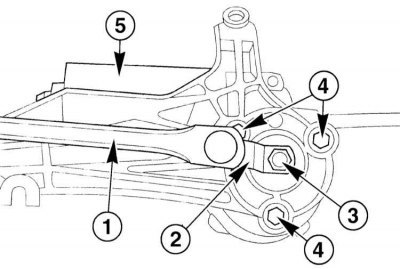

11. Отсоедините левую и правую штанги (1) от шарового рычага (2).
Внимание! Гайку (3) на оси очистителя не отворачивайте.
12. Выверните 3 болта крепления (4) и отсоедините электродвигатель очистителя (5) от тяг.
Установка
Внимание! Перед установкой проверьте, находится ли электродвигатель стеклоочистителя в крайнем положении. Для этого кратковременно состыкуйте разъём и присоедините кабель массы аккумуляторной батареи. Кратковременно запустите электродвигатель и затем остановите его выключателем так, чтобы электродвигатель остановился в крайнем положении.
1. Соедините электродвигатель с тягами и закрепите моментом 13Нм.
2. Соедините шаровой рычаг с левой и правой тягами.
3. Установите держатель, проверив правильность его положения.
4. Установите стеклоочиститель в двигательный отсек и закрепите двумя болтами к кузову. Затяните болты моментом 20Нм.
5. Вверните винт на переборке и затяните его моментом 8Нм.
6. Состыкуйте разъём электродвигателя стеклоочистителя в блоке предохранителей и закрепите электрические провода. Закрепите провод на тяге очистителя соединителем.
7. Закройте крышку блока предохранителей и зафиксируйте её.
8. Установите сборник воды, обратитесь к Разделу Снятие и установка водосборника.
9. Установите рычаги, обратитесь к соответствующему разделу.
10. Присоедините кабель массы (-) аккумуляторной батареи при выключенном зажигании. Установите на место коробку фильтра воздуха салона. Если необходимо, введите код радиоприёмника и установите время на часах.
11. Проверьте регулировку рычагов стеклоочистителя.
