60. Пружинные зажимы; 61. Проволочная скоба; 62, 63. Полюсный штеккерный разъем; А1. Комбинированный прибор
Снятие
1. Отсоедините от клеммы аккумуляторной батареи провод массы (–).
Внимание! При этом стирается противоугонный код радио. Перед отсоединением проводов см. подраздел 13.1.16.
2. Автомобиль без регулировки положения рулевого колеса относительно водителя: снимите рулевое колесо.
Предупреждение! Соблюдайте правила предосторожности при обращении с устройством надувной подушки безопасности.
3. Автомобиль с регулировкой положения рулевого колеса относительно водителя: вытяните полностью рулевое колесо в направлении водителя.

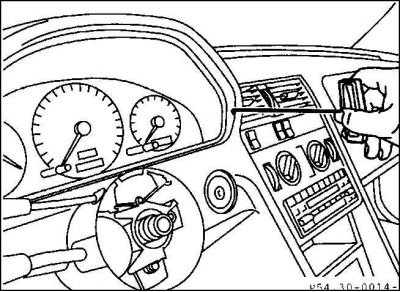

4. Осторожно введите крючок для подъема щеточных пружин между обивкой и приборной панелью и поверните его на 90°. При необходимости такой крючок можно изготовить самому.
5. Если нет такого крючка, снимите нижний защитный кожух.
6. Возьмите снизу сзади приборную панель и равномерно выжмите вставку без перекоса.
7. Равномерно вытяните панель приборов.
8. Деблокируйте скобы для крепления электрических штекерных разъемов (62, 63) и снимите эти разъемы. Извлеките приборную панель.
Установка
1. Насадите оба штекерных разъема и зафиксируйте их вдавливанием скоб.
2. Вставьте без перекоса приборную панель в отверстие, вожмите ее и зафиксируйте.
3. Если демонтирован, установите нижний защитный кожух.
4. При необходимости установите рулевое колесо.
5. Подключите к клемме аккумуляторной батареи провод массы (–). Установите время на часах и введите противоугонный код для радио.
