Снятие
20. Отпустите стояночный тормоз.
21. Установите автомобиль на подставочные козлы.
Предупреждение! Поддомкрачивание автомобиля и его установка на подставочные козлы сопряжены с опасностью травмы. Ознакомьтесь с положениями главы «Поддомкрачивание автомобиля».
22. Снимите тормозные колодки барабанного тормозного механизма, см. соответствующую главу.
23. Автомобили с дисковыми тормозными механизмами задних колес. Снимите разжимные планки тормозных колодок на левом и правом колесах.
24. Отсоедините тросы привода тормозных колодок на правом и левом колесах, правый и левый троса трос привода стояночного тормоза от разжимной планки тормозных колодок задних колес.
25. Снимите защиту днища автомобиля, см. соответствующую главу.
26. Отсоедините тросы привода тормозных колодок правого и левого задних колес от переднего троса, см. соответствующую главу.

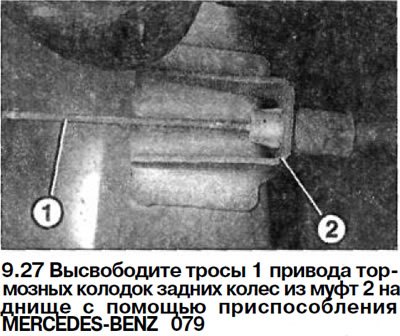

27. Высвободите тросы 1 привода тормозных колодок задних колес из муфт 2 на днище с помощью приспособления MERCEDES-BENZ 079 (см. иллюстрацию).
28. Высвободите тросы привода тормозных колодок задних колес из крепления на продольных рычагах с с правой и левой сторон заднего моста.
29. Автомобили с задними барабанными тормозами. Отсоедините с помощью отвертки тросы привода стояночного тормоза левого и правого колес от опорных щитов тормозных колодок и извлеките их из отверстий.
30. Автомобили с задними дисковыми тормозами. Вывинтите болты и отсоедините тросы стояночного тормоза левого и правого задних колес от опорных щитов тормозных колодок и извлеките их через отверстия в защитных крышках (кожухах).
Установка
31. Автомобили с задними барабанными тормозами. Заведите в отверстия и закрепите тросы стояночного тормоза левого и правого колес на опорных щитах тормозных колодок тормозных колодок.
32. Автомобили с задними дисковыми тормозами. Заведите тросы привода тормозных колодок через отверстия в кожухах тормозных механизмов и закрепите их болтами на опорных щитах.
33. Закрепите тросы стояночного тормоза задних колес в их держателях на продольных рычагах подвески.
34. Закрепите тросы стояночного тормоза задних колес в их держателях на днище автомобиля.
35. Присоедините тросы привода тормозных колодок задних колес к переднему тросу, см. соответствующую главу.
36. Присоедините наконечники тросов привода стояночного тормоза к рычагам привода тормозных колодок задних колес.
37. Автомобили с задними дисковыми тормозами. Установите разжимные планки на тормозные колодки задних колес.
38. Установите тормозные колодки барабанного тормозного механизма, см. соответствующую главу.
39. Отрегулируйте стояночный тормоз, см. соответствующую главу.
(Информация доступна на портале: AutoInstruction)
Внимание! У автомобилей с задними барабанными тормозами настройте регулировочный механизм тормозных колодок таким образом, чтобы тормозные колодки полностью прилегали к тормозному барабану. Для этого запустите двигатель, чтобы обеспечить достаточное тормозное усилие и несколько раз выжмите педаль тормоза.
40. Установите защиту днища автомобиля, см. соответствующую главу.
41. Опустите автомобиль на колеса.
42. Проверьте функционирование стояночного тормоза.
