Снятие
1. Отметьте краской положение задних колес на ступицах. Это позволит при сборке установить отбалансированное колесо в прежнее положение.
2. Ослабьте болты крепления колес. Автомобиль при выполнении этой операции должен стоять на колесах.
3. Установите автомобиль на козлы и, вывинтив колесные болты, снимите задние колеса.
[Оригинал найдёте на этом ресурсе: Autoinstruction.ru]
Предупреждение! Поддомкрачивание автомобиля или установка его на козлы сопряжены с опасностью травмы. Поэтому рекомендуется ознакомиться с мерами безопасности, изложенными в главе «Поддомкрачивание автомобиля».
4. Отпустите стояночный тормоз.

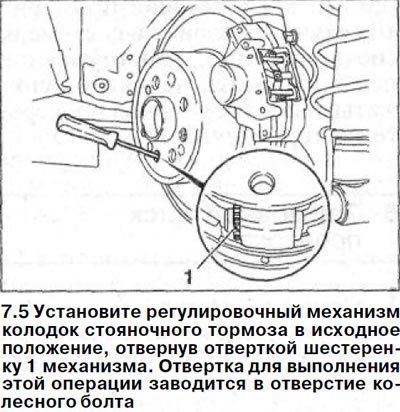

5. Установите регулировочный механизм стояночного тормоза в исходное положение, отвернув отверткой шестеренку 1 механизма. Отвертка для выполнения этой операции заводится в отверстие колесного болта (см. иллюстрацию).
Внимание! Для установки регулировочного механизма колодок стояночного тормоза правого колеса в исходное положение шестеренку механизма следует поворачивать отверткой снизу вверх, а левого колеса - сверху вниз.
6. Снимите суппорт тормозного механизма заднего колеса, см. соответствующую главу.
7. Снимите тормозной диск заднего колеса, см. соответствующую главу.
Внимание! Запомните или запишите перед демонтажем эле ментов стояночного тормоза заднего колеса их монтажное положение. При сборке можно сверяться с тормозным механизмом второго колеса.

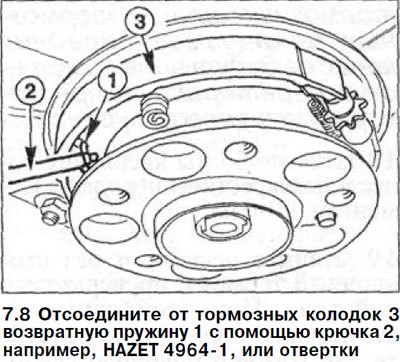

8. Отсоедините от тормозных колодок 3 возвратную пружину 1 с помощью крючка 2, например, HAZET 4964-1 (см. иллюстрацию).

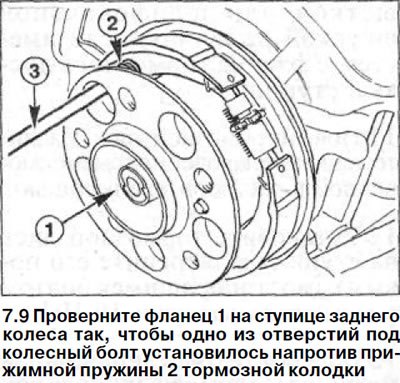

9. Проверните фланец 1 на ступице заднего колеса так, чтобы одно из отверстий под колесный болт установилось напротив прижимной пружины 2 тормозной колодки (см. иллюстрацию).
10. Вставьте приспособление 3, например, HAZET 2730, или отвертку в отверстие на колесном диске, сдавите прижимную пружину 2, поверните его примерно на 90° и снимите прижимную пружину (см. иллюстрацию 7.9).
Внимание! Приспособление для снятия прижимной пружины можно изготовить самостоятельно. Для этого необходим пруток соответствующего диаметра, к концу которого приваривается рукоятка, образуя букву «Т». На втором кон це прутка прорезается шлиц шириной до 2,5 мм, а глубиной до 4 мм.
11. Снимите таким же образом прижимную пружину второй тормозной колодки.

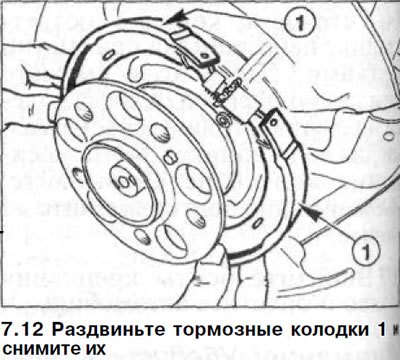

12. Раздвиньте тормозные колодки 1 и снимите их. Обозначьте монтажное положение регулировочного механизма тормозных колодок. Установочное кольцо должно быть обращено вперед (см. иллюстрацию).

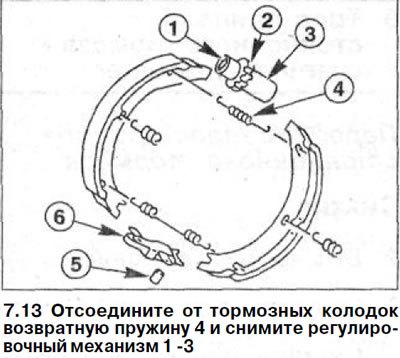

13. Отсоедините от тормозных колодок возвратную пружину 4 и снимите регулировочный механизм 1-3 (см. иллюстрацию).
14. Выдавите болт 5 из разжимной планки 6 тормозных колодок и отсоедините от него наконечник троса привода тормозных колодок (см. иллюстрацию 7.13).
Установка
Если накладки тормозных колодок подгорели, то рекомендуется заменить и возвратные пружины тормозных колодок.
15. Смажьте опорные поверхности разжимной планки колодок тонким слоем высокотемпературной пасты, например, Liqui Moly LM-36, MOLYKOTE U или G-RAPID.
16. Разберите регулировочный механизм. Смажьте резьбу нажимного штифта 1, а также цилиндрическую часть регулировочной шестеренки 2 высокотемпературной пастой (см. иллюстрацию 7.13).
17. Ввинтите нажимной штифт 1 (плунжер) в отверстие на шестеренке 2 и вставьте их в распорную втулку 3. При этом нажимной штифт ввинтите до упора (см. иллюстрацию 7.13).
18. Закрепите трос стояночного тормоза болтом на разжимной планке тормозных колодок. После этого разжимную планку подайте к опорному щиту.
Внимание! При установке разжимного механизма следите за тем, чтобы его подвижная часть была обращена вверх.
19. Установите регулировочный механизм на место между обеими тормозными колодками. При этом нажимной штифт (плунжер) должен быть обращен вперед по направлению движения автомобиля.
20. Закрепите на тормозных колодках верхнюю возвратную пружину 4 (см. иллюстрацию 7.13).
21. Растяните соединенные между собой верхней возвратной пружиной тормозные колодки и установите их на место, скрепив разжимной планкой.
22. Поставьте на место прижимную пружину 1 с помощью приспособления HAZET-2730 или отвертки 2 через отверстие колесного болта. После этого надавите на неё и поверните на 90°, чтобы пружина закрепилась в опорной чашке. Убедитесь, что пружина правильно посажена.
23. Установите прижимную пружину второй тормозной колодки. В зависимости от варианта изготовления оба конца нижней возвратной пружины различаются размерами крючков.

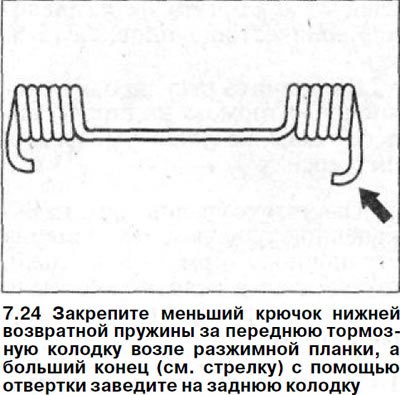

24. Закрепите меньший крючок нижней возвратной пружины за переднюю тормозную колодку возле разжимной планки, а больший конец (см. стрелку на иллюстрации) с помощью отвертки заведите на заднюю колодку.
25. Установите тормозной диск заднего колеса, см. соответствующую главу.
26. Установите суппорт, см. соответствующую главу.
27.. Установите задние колеса в соответствии с нанесенными при снятии метками. Перед этим смажьте центрирующее седло диска колеса на ступице тонким слоем смазки. Болты крепления колеса не смазывайте. Заржавевшие болты замените на новые.
28. Ввинтите болты крепления колес и опустите автомобиль.
29. Затяните болты в перекрестном порядке с моментом 110 Нм.
30. Отрегулируйте стояночный тормоз, см. соответствующую главу.
