Карбюраторный двигатель
Снятие

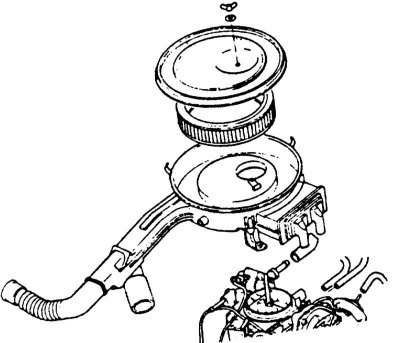

1. Ослабить скобы крепления и отвинтить барашковую гайку. Снять крышку воздушного фильтра.
2. Вынуть фильтрующий элемент.
3. Отсоединить от корпуса воздушного фильтра шланг предподогрева.
4. Отсоединить вакуумные шланги и шланг вентиляции картера. Для облегчения установки пометить шланги липкой лентой.
5. Отвинтить болты крепления нижней части воздушного фильтра. Снять нижнюю часть фильтра.
6. Закрыть карбюратор чистой тряпкой.
Внимание! Не допускать падения деталей в карбюратор, так как это может вызвать серьезные повреждения двигателя.
Установка
1. Удалить тряпку.
2. Проверить шланг предподогрева на наличие повреждений, при необходимости заменить.
3. Надеть шланг предподогрева на корпус воздушного фильтра. Следить, чтобы штуцер правильно вошел в шланг предподогрева и не был сжат или поврежден.
4. Подключить к воздушному фильтру вакуумные шланги и шланг вентиляции картера согласно маркировке.
5. Установить и привинтить нижнюю часть воздушного фильтра.
6. Вставить фильтрующий элемент.
7. Установить крышку воздушного фильтра, привинтить барашковую гайку и закрепить скобами крепления.
Инжекторный двигатель
Снятие
1. Отключить штекер от измерителя массы воздуха.

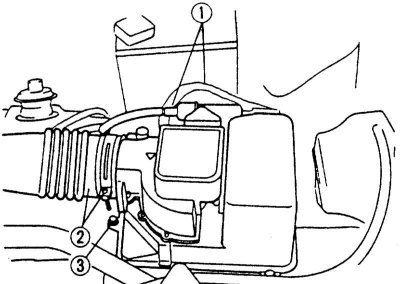

2. Если имеется, отключить кабель высокого напряжения -1- и соединения на катушке зажигания. Для облегчения установки пометить кабели липкой лентой.
3. Ослабить шланговые хомуты и отключить шланг -2- всасываемого воздуха.
4. Вывернуть болты крепления -3- верхней части воздушного фильтра.

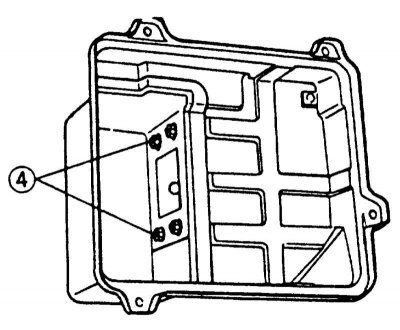

5. Вывернуть болты крепления -4- и вынуть нижнюю часть воздушного фильтра.
Установка
1. Установить нижнюю часть воздушного фильтра и затянуть болты.
2. Вложить фильтрующий элемент.
3. Установить верхнюю часть воздушного фильтра и затянуть болты крепления.
4. Надеть шланг всасываемого воздуха на верхней части воздушного фильтра и закрепить хомутом.
5. Подключить кабель высокого напряжения и соединения катушки зажигания согласно маркировке.
6. Подключить штекер потенциометра дроссельной заслонки.
Дизельный двигатель
Снятие
1. Ослабить шланговые хомуты и отключить шланг всасываемого воздуха.

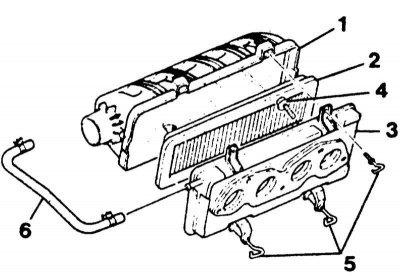

2. Ослабить болты крепления -5- и снять верхнюю часть воздушного фильтра -1-.
3. Вынуть фильтрующий элемент -2-.
4. Отключить шланг вентиляции картера -6-, предварительно ослабив хомут.
5. Отвинтить болты крепления -4- и снять нижнюю часть воздушного фильтра -3-.
Установка
1. Установить нижнюю часть воздушного фильтра и затянуть болты крепления с усилием 25 Нм.
2. Подключить шланг вентиляции картера к корпусу воздушного фильтра и закрепить хомутом.
3. Вставить фильтрующий элемент.
4. Установить верхнюю часть воздушного фильтра и привинтить болтами крепления.
5. Подключить шланг всасываемого воздуха и закрепить хомутом.
