Внимание! Выключить выключатель соответствующей лампы.
Фары
Внимание! Для автомобилей с убирающимися фарами см. Замена ламп в убирающихся фарах.
1. Открыть капот.

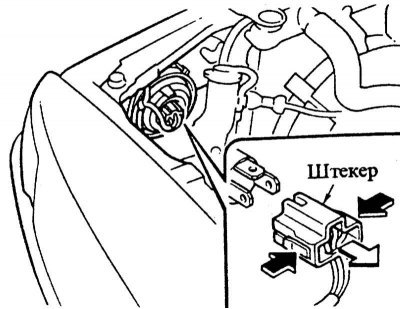

2. Отключить штекер.

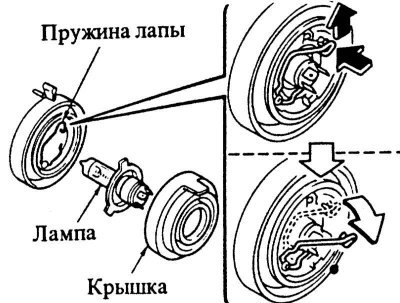

3. Снять крышку.
4. Отсоединишь проволочную скобу крепления лампы на фиксаторе и откинуть назад.
5. Вынуть неисправную лампу.
6. Вставить новую лампу так, чтобы выступы вошли в соответствующие выемки на корпусе. При этом держать лампу за патрон, а не за колбу.
7. Откинуть пружинную скобу вперед и защелкнуть фиксатор.

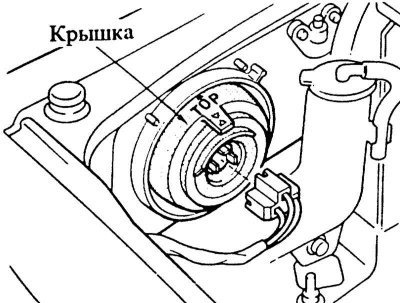

8. Установить крышку на обратной стороне фары так, чтобы обозначение "ТОР" было обращено вверх.
9. Подключить к патрону штекер.
10. Проверить регулировку фар в мастерской.
Передние указатели поворота

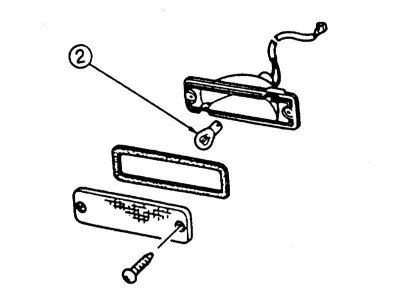

1. Автомобили до 9/89 г. вып.: Отвинтить стекло фонаря. Слегка вжать лампу в патрон, повернуть на 90° влево и вынуть.
2. Проверить прокладку стекла на наличие повреждений, при необходимости заменить.
3. Вставить новую лампу, слегка вжать и повернуть вправо. Вставить и привинтить стекло фонаря.

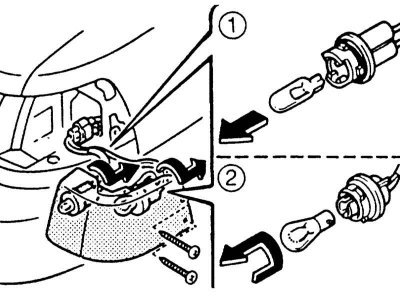

4. Автомобили с 10/89 г. вып.: Отвинтить стекло фонаря. Слегка вжать лампу -2- в патрон, повернуть на 90° влево и вынуть.
5. Проверить прокладку стекла на наличие повреждений, при необходимости заменить.
6. Вставить новую лампу, слегка вжать и повернуть вправо. Вставить и привинтить стекло фонаря.
Передний стояночный свет

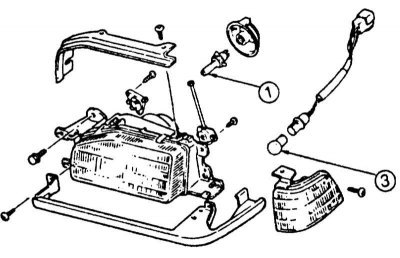

1. Автомобили до 9/89 г. вып.: Отвинтить болты на стекле фонаря.
2. Вынуть старую лампу -3- из патрона, она просто воткнута.
3. Вставить и слегка вдавить новую лампу.
4. Привинтить стекло фонаря. Растрескавшуюся или поврежденную прокладку заменить.
5. Автомобили с 10/89 г. вып.: Отвинтить стекло фонаря. Вынуть старую лампу -1-из патрона, она просто воткнута
6. Вставить и слегка вдавить новую лампу.
7. Привинтить стекло фонаря. Растрескавшуюся или поврежденную прокладку заменить.
Задние фонари

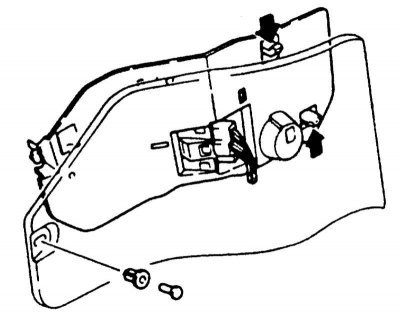

1. Автомобили до 9/89 г. вып.: Снять крышку фонарей в багажнике. Предварительно вынуть штифт фиксатора маленькой отверткой и вынуть фиксатор.
2. Освободить зажимы -стрелки- и снять ламподержатель. Неисправную лампу слегка вжать в патрон, повернуть на 90° влево и вынуть.
3. Вставить новую лампу, слегка вжать и повернуть вправо. Вставить ламподержатель, вдавить и защелкнуть.

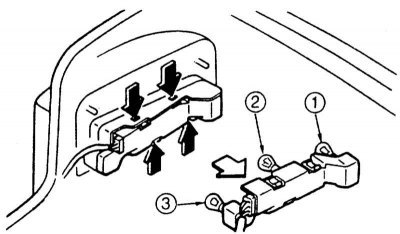

4. Седан с 10/89 г. вып.: Освободить и снять ламподержатель. Неисправную лампу слегка вжать в патрон, повернуть на 90 влево и вынуть. На моделях компакт освободить крышку соответствующей лампы в багажнике. Повернуть патрон лампы влево и вынуть.
5. Вставить новую лампу, слегка вжать и повернуть вправо. У седана вставить ламподержатель, прижать и защелкнуть. Компакт: Вставить патрон и закрепить, повернув вправо. Присоединить крышку.
6. Универсал: Открыть дверцу задка. Отвинтить фонарь и откинуть в сторону.
7. Повернуть соответствующий патрон лампы влево и вынуть.

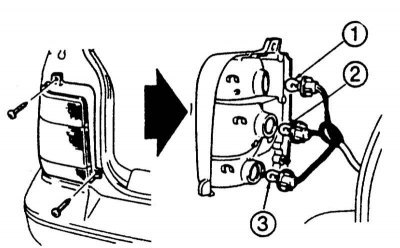

8. Слегка вжать старую лампу в патрон, повернуть на 90° влево и вынуть.
9. Вставить новую лампу, слегка вжать и повернуть вправо.
10. Предварительно заменить растрескавшуюся прокладку.
11. Вставить патрон и зафиксировать поворотом вправо.
12. Установить фонарь и привинтить его. Закрыть дверцу задка.
Задние противотуманные фонари

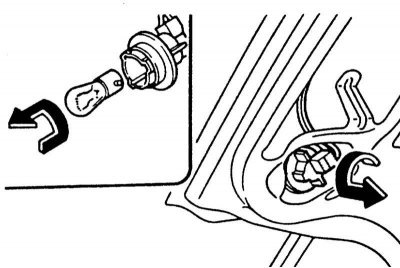

1. Автомобили с 10/89 г. вып: Слегка вжать старую лампу в патрон, повернуть на 90° влево и вынуть ее.
2. Вставить новую лампу, слегка вжать и повернуть вправо.
3. Поврежденную или растрескавшуюся прокладку заменить.
4. Вставить патрон и закрепить поворотом вправо.
5. На MAZDA компакт установить крышку.
Боковые указатели поворота
1. Отвинтить стекло фонаря (2 болта). Вынуть лампу из патрона, вставить новую лампу, привинтить стекло.
Фонари освещения номерного знака

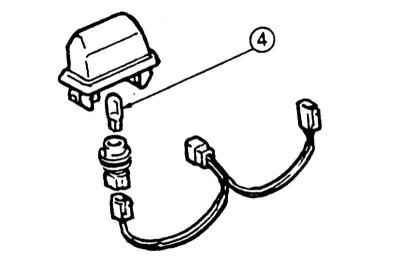

1. Автомобили до 9/89 г. вып.: Снять крышку фонаря, подложить что-нибудь под отвертку, чтобы не поцарапать поверхность.
2. Вынуть патрон лампы.
3. Вынуть лампу из патрона. Вставить новую лампу.
4. Вставить патрон.
5. Вдавить и защелкнуть корпус фонаря.

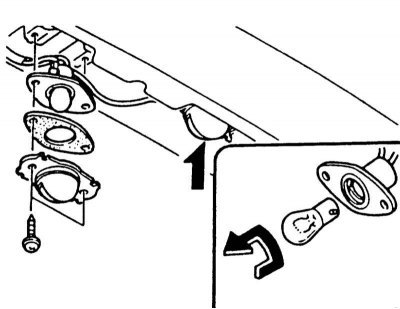

6. Автомобили с 10/89 г. вып.: Отвинтить фонарь и вынуть его. Снять стекло с прокладкой.
7. Слегка вжать неисправную лампу в патрон, повернуть на 90° влево и вынуть ее.
8. Вставить новую лампу, слегка вжать ее и повернуть вправо. Вставить ламподержатель, надеть прокладку и стекло, привинтить фонарь.
Замена ламп в убирающихся фарах

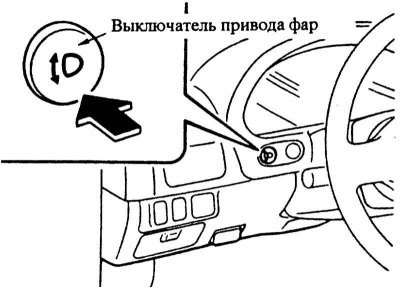

1. Выдвинуть фары, для этого привести в действие выключатель.

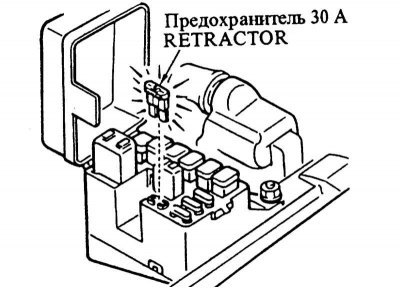

2. Открыть крышку коробки предохранителей в двигательном отсеке и вынуть предохранитель убирающихся фар.
Предупреждение! Обязательно удалить предохранитель перед заменой ламп в фарах, опасность травмы!

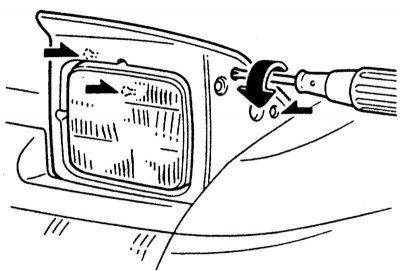

3. Вывинтить 4 болта крышки фары.

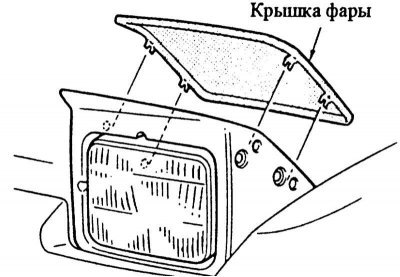

4. Потянуть крышку вверх, освободить из фары и снять.
5. Произвести замену лампы как на других моделях.
6. Установить и привинтить крышку.
7. Вставить предохранитель 30 А.
8. Проверить работу убирающихся фар.
